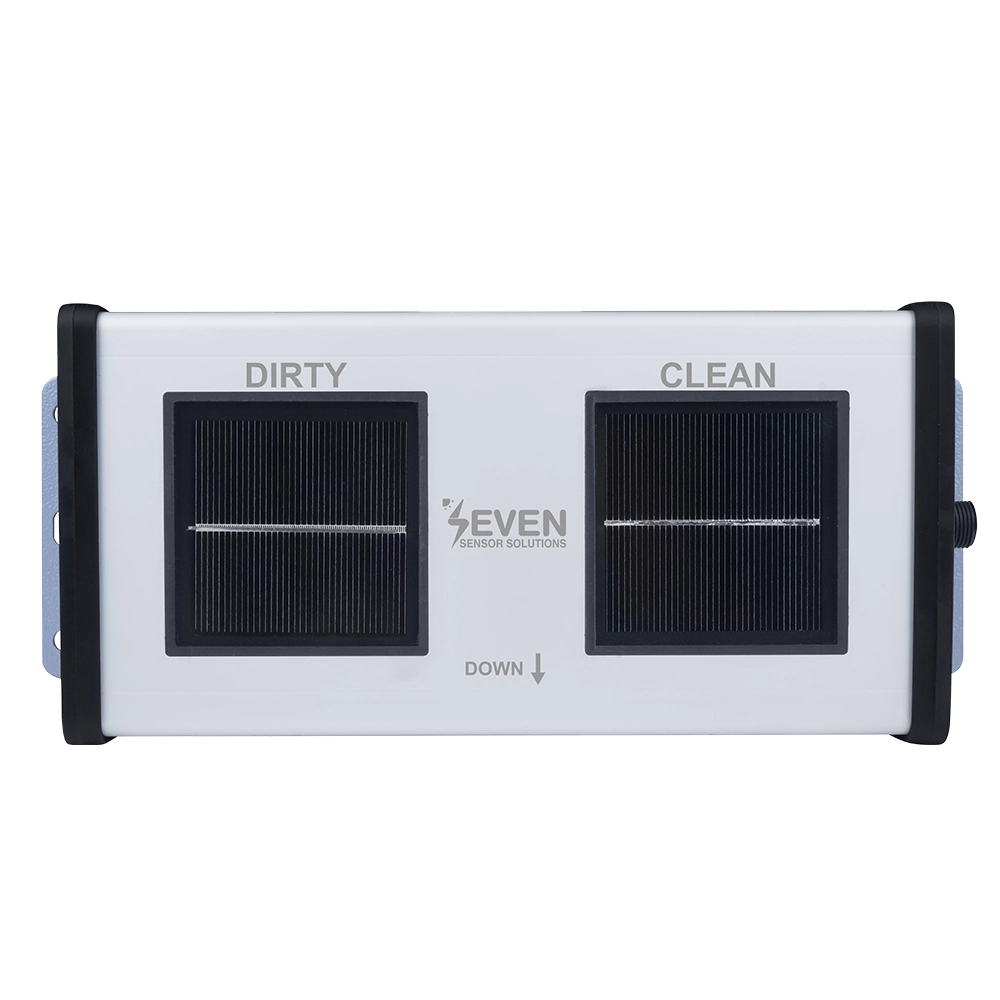

Sensor Manual de Suciedad con Salida Modbus – 3S-SMS-MB-M
El sensor de suciedad de SEVEN está diseñado para medir de manera precisa las pérdidas de energía debidas al efecto que tienen el polvo, la suciedad y otros factores ambientales en los paneles fotovoltaicos (FV). Monitorizando el nivel de suciedad, los usuarios pueden ver directamente cuánta producción se pierde. Por ejemplo, si el sensor reporta un 10% de nivel de suciedad, significa que el sistema tiene un 10% de pérdida de energía (suciedad en el sistema FV = Pérdida de energía).
Los datos obtenidos de sucio acumulado son transmitidos a procesadores de datos y unidades receptoras vía un bus RS485 de 3 cables utilizando un protocolo Modbus RTU.
ESPECIFICACIONES TÉCNICAS DEL SENSOR MANUAL DE SUCIEDAD
| Código de Artículo | 3S-SMS-MB-B |
| índice de Contaminación Acumulada | 0% – 100% |
| Resolución | 0,1% |
| Incertidumbre | ≤1% |
| Irradiancia | 0…1600 W/m² |
| Normativa | IEC61724-1 (Anexo C) |
| Salida de Datos | RS485 hasta 38400 Baudios |
| Protocolo de Comunicación | Modbus RTU |
| Ritmo de Salida | |
| Espectro de Temperatura de Funcionamiento | -40°C a +85°C |
| Espectro de Humedad de Funcionamiento | 0 a 100% |
| Fuente de Alimentación | 12 a 30 V DC |
| Consumo de Energía | 20 mA en 24 V DC |
| Conexión Eléctrica | Cable PUR LIYYC11Y DE 3m, resistente a rayos UV y a la intemperie |
| Aislamiento Galvánico | 1000 V entre fuente de energía y bus RS485 |
| Clasificación IP | IP68 |
| Dimensiones | 244 mm x 108 mm x 42 mm (An x L x Al) |
| Peso | 500g |
| Calibración | Cada sensor es calibrado bajo un simulador solar Clase AAA de acuerdo a la norma IEC 60904-2 usando una celda de referencia calibrada por ISFH en Alemania |
| Prueba | Cada sensor es puesto a prueba bajo luz solar natural usando una celda de referencia calibrada en Fraunhofer ISE, Alemania. |

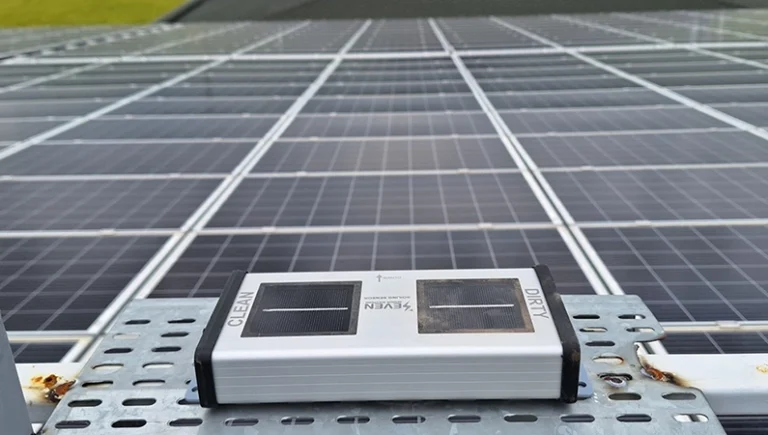

¿POR QUÉ ES IMPORTANTE HACER UN SEGUIMIENTO DEL SUCIO ACUMULADO EN PLANTAS SOLARES?
Incluso los módulos FV más avanzados pierden eficiencia cuando sus superficies están cubiertas con sucio y polvo. El impacto cambia de acuerdo al lugar y condiciones:
- 2 – 5% de pérdida anual en climas moderados (ej. Áreas agrícolas y suburbanas).
- 10 – 15% o más en regiones desérticas, industriales o con altos niveles de polvo.
Sin monitorización:
- Limpiar más de lo necesario causa desperdicio de agua, mano de obra y presupuesto de mantenimiento.
- Limpiar muy poco reduce la producción e ingresos
Usando el sensor manual de suciedad, los usuarios obtienen datos cuantitativos en tiempo real sobre las pérdidas de energía. En lugar de adivinar, pueden alcanzar el real balance entre los costes de limpieza y las ganancias en eficiencia.

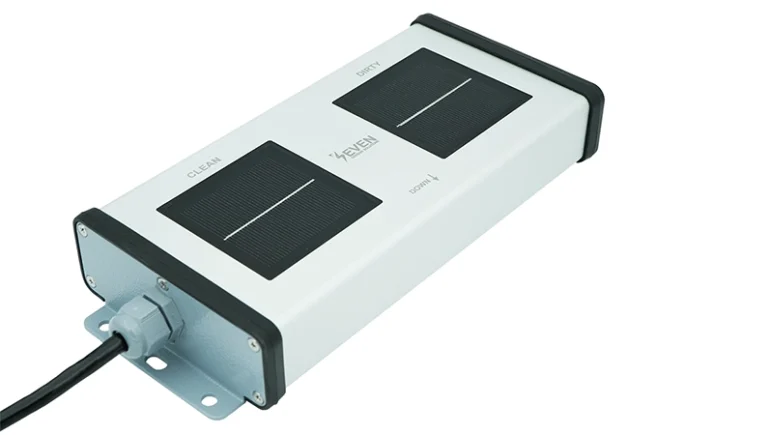

¿CÓMO FUNCIONA EL SENSOR MANUAL DE SUCIEDAD?
El sistema se basa en celdas solares de referencia que imitan a los módulos FV.
- Una superficie de referencia se mantiene limpia por intervención manual.
- Otra superficie se deja expuesta al mismo polvo y condiciones a las que están expuestos los módulos FV.
- Comparando los niveles de irradiancia de las celdas limpia y sucia, el sensor calcula el índice de sucio acumulado en tiempo real.
Este índice es transmitido vía protocolo Modbus RTU con RS485 a su sistema de adquisición de datos. Debido a que el dispositivo es compatible con SunSpec, se integra fácilmente a plataformas de monitorización de nivel industrial sin configuración extra.
BENEFICIOS CLAVE DE ESTE SENSOR
- Transparencia financiera – observe cuánta energía e ingresos se están perdiendo exactamente
- Toma de decisiones basada en datos obtenidos – optimice los horarios de limpieza y evite costes innecesarios
- Flexibilidad – conveniente para plantas de gran escala, terrazas de nivel comercial y proyectos industriales.
- Durabilidad – cubierta con clasificación IP68 resistente a la intemperie, con cableado a prueba de rayos UV y un amplio espectro de temperatura de funcionamiento (-40°C a +85°C)
- Precisión – cada sensor es calibrado bajo un simulador solar clase AAA con celdas de referencia certificadas en Alemania (ISFH y Fraunhofer ISE).
PREGUNTAS FRECUENTES
¿Cómo se diferencia el sensor manual de suciedad de la versión automática?
La versión manual proporciona el mismo nivel de precisión en mediciones, pero no incluye un sistema de limpieza automático. Los clientes son responsables de mantener la celda de referencia limpia. Esto lo hace ideal para proyectos donde la eficiencia de costes es prioridad y las visitas regulares en el sitio ya forman parte del plan.
¿Puedo confiar en este sensor en condiciones extremas?
Sí. Con su clasificación IP68 y cableado PUR resistente, el sensor está diseñado para condiciones climáticas adversas – ya sea calor del desierto, alta humedad o congelamiento.
¿Qué mantenimiento necesita el sensor?
Las revisiones de rutina incluyen:
Asegurar que la celda de referencia se mantenga limpia
Comprobar que los cables y conectores no estén dañados
Verificar la calibración anualmente para compatibilidad con IEC
¿Es el sensor compatible con mi sistema de monitorización?
Sí. El dispositivo se comunica usando Modbus RTU RS485 y es compatible con SunSpec, lo cual permite que funcione el principio Plug&Play con SCADA, PLC y la mayoría de plataformas terceras de comunicación.
¿Con qué frecuencia debo limpiar la superficie de referencia?
La celda sucia en el sensor es expuesta a las mismas condiciones a las que se encuentran expuestos los paneles, mientras la celda limpia debe ser limpiada por el usuario a diario de manera manual con un paño húmedo. Sin embargo, la limpieza de la celda sucia debe ser llevada a cabo periódicamente junto con la limpieza del sitio.
¿El sensor es compatible con las normas de la industria?
Sí. El sensor manual de suciedad cumple con la normativa IEC 61724-1 (Anexo C).
¿Cómo es calibrado el sensor?
La celda limpia del sensor manual de suciedad se calibra bajo un simulador solar clase AAA de acuerdo a las normas IEC 60904-2 e IEC 60904-4 utilizando una celda de referencia calibrada por el Instituto de Investigación de Energía Solar de Hamelín (ISFH, por sus siglas en alemán). Las celdas solares calibradas son puestas a prueba bajo luz solar natural usando una celda de referencia calibrada por el Instituto Fraunhofer para Sistemas de Energía Solar ISE en Alemania. El proceso de normalización de la celda sucia se lleva a cabo en la celda limpia después de que la calibración y la puesta a prueba sean completados.
¿Cuáles son los tiempos de envío?
Órdenes pequeñas: aprox. 2 – 3 semanas
Órdenes al por mayor (100 pzas): aprox. 8 – 10 semanas
¿Cuál es el periodo de garantía?
El sensor tiene una garantía de 2 años para defectos de fábrica
¿Cuál es el precio de los sensores?
De acuerdo al modelo y los accesorios incluidos, los sensores manuales de suciedad están disponibles en precios de 520 – 950 EUR.
