Sensor de Irradiancia con Salida 0-1,5 V – 3S-IS-T-V

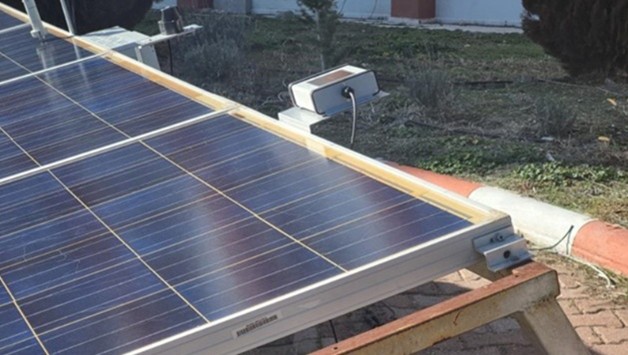

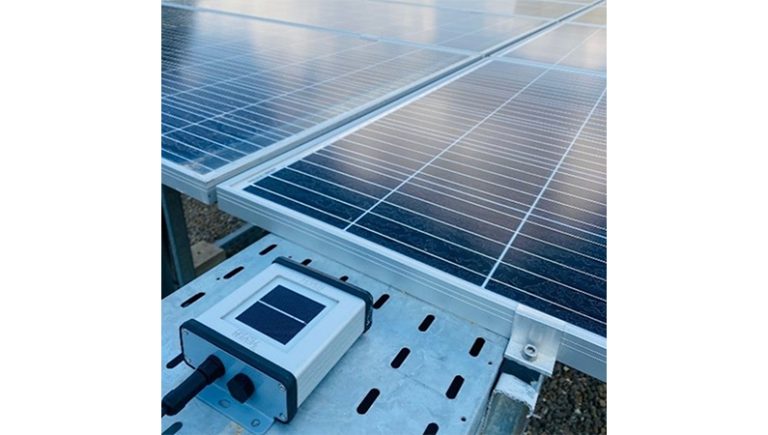

Este Sensor de Irradiancia es muy útil para medir la cantidad de radiación que llega a una planta solar. Además de esto, incluye también un sensor de temperatura de la celda interna. Viene con un soporte para instalarlo y un cable.
Este sensor es compatible con SolarEdge, Gateway y otros dispositivos que tengan un puerto de 0 a 2 voltios.
ESPECIFICACIONES TÉCNICAS DEL SENSOR
| Parámetro | Especificación |
| Código de artículo | 3S-IS-T-V |
| Tipo de celda | Silicio monocristalino, 31 × 31 mm |
| Shunt de corriente | Resistor shunt de alta precisión |
| Rango de irradiancia | 0–1500 W/m² |
| Incertidumbre | ≤1%, según IEC 61724-1 Clase A |
| Resolución | 0,1 W/m², ≤1 W/m² según IEC 61724-1 Clase A |
| Tiempo de respuesta | 1 segundo; inferior a 3 segundos según IEC 61724-4 Clase A |
| Desviación | <0,3% anual |
| Campo de visión | Superior a 160°, según IEC 61724-1 Clase A |
| Ángulo de inclinación/azimut | 0° a 0°, ≤1°, según IEC 61724-1 Clase A |
| Tasa de producción | 1 lectura por segundo |
| Salida | Analógica, 0–1,5 V |
| Alimentación | 12–30 VDC |
| Consumo de energía | Máximo 50 mA a 24 VDC |
| Conexión eléctrica | Cable PUR LIYYC11Y de 3 m, resistente a los rayos UV y a la intemperie |
| Tipo de sensor de temperatura | PT1000, según EN 60751 Clase A |
| Temperatura de funcionamiento | −40 °C a +85 °C |
| Humedad de funcionamiento | 0–100% |
| Dimensiones | 140 × 110 × 42 mm, ancho × largo × alto |
| Peso | 0,3 kg |
| Grado de protección | IP54 |
| Material de la carcasa | Aluminio |
| Normas de cumplimiento | IEC 61724-1:2021 e IEC 60904 |
| Proceso de calibración | Cada sensor se calibra en un simulador solar de Clase AAA conforme a las normas IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por ISFH en Alemania. |
| Prueba | Realizada bajo luz solar natural utilizando una celda de referencia calibrada por Fraunhofer ISE en Alemania. |
¿QUÉ HACE EL SENSOR DE IRRADIANCIA?
La irradiancia solar es la cantidad de energía recibida por unidad de superficie (W/m²). Medir la irradiancia es importante para evaluar el rendimiento de las plantas solares. Este sensor utiliza una celda solar de silicio monocristalino para medir la irradiancia y un sensor de temperatura PT1000 para compensar las fluctuaciones de temperatura.
¿Cómo funciona el sensor 3S-IS-T-V?
- La celda solar absorbe la luz solar y genera corriente.
- La resistencia de derivación convierte la corriente en señales medibles.
- El sensor de temperatura en la parte posterior de la célula corrige las desviaciones causadas por el calor.
- La tarjeta electrónica procesa las señales y calcula los valores de irradiancia compensada en W/m².
- Los datos se envían a las unidades receptoras mediante un protocolo de 0 a 1,5 voltios.
¿POR QUÉ ELEGIR ESTE SENSOR DE IRRADIANCIA?
- Ofrece precisión asegurada, ya que cumple con la norma IEC 61724-1 de Clase A. Su incertidumbre es ≤1 % y fue calibrado según la norma IEC 60904-2.
- Proporciona resultados rápidos ya que cuenta con un tiempo de respuesta de solo 1 segundo (el cual se puede reducir a 500 milisegundos si el cliente lo desea), lo que facilita la toma de decisiones sobre la marcha.
- Gracias a su cubierta de aluminio con protección IP54 contra rayos UV (con opciones de clasificación IP65/IP68), puede funcionar de manera correcta a pesar de las condiciones de clima adversas.
- Es fácil de configurar gracias a su diseño “plug-and-run” (conexión y ejecución inmediata). Además, cuenta con una fácil integración a sistemas PLC, SCADA o registradores de datos que cuentes con salida analógica.
- Por último, gracias a su larga vida útil, este sensor ofrece una excelente relación calidad-precio.
PREGUNTAS FRECUENTES
¿Cuál es la incertidumbre en el sensor de irradiancia?
La incertidumbre es ≤1%. El sensor es compatible con los requerimientos de la norma IEC 61724-1 Clase A.
¿Puede este sensor ser conectado directamente a mi sistema SCADA?
Sí, si el sistema es compatible con salida analógica 0 a 1,5 voltios.
¿Cómo son calibrados y puestos a prueba los sensores?
Cada sensor es calibrado bajo un simulador solar de clase AAA de acuerdo a las normas IEC 60904-2 e IEC 60904-4, usando una celda de referencia calibrada por ISFH en Alemania.
¿Con qué frecuencia debería recalibrar el sensor?
Se recomienda la recalibración cada 2 años siguiendo la normativa IEC para obtener máxima presión en las medidas hechas.
¿Dónde puedo recalibrar el sensor de irradiancia?
SEVEN Sensor ofrece servicios de calibración en sus instalaciones. Este proceso se lleva a cabo usando un simulador solar de clase AAA, siguiendo las normas IEC 60904-2 e IEC 60904-4 y comparando el sensor con una celda de calibración certificada por el Instituto ISFH en Alemania.
Además, ofrecemos una interfaz fácil de usar con la cual los usuarios pueden recalibrar los sensores en su país e introducir los nuevos datos de calibración en el sistema.
¿El sensor de irradiancia es Clase A?
Sí, el 3S-IS-T-V es Clase A según la normativa IEC.
¿Cuál es el precio del sensor de irradiancia?
El precio oscila entre 175 y 315 euros.
¿El sensor incluye un cable?
Sí, cada unidad se entrega con un cable de PUR LIYYC11Y, de 3 metros, resistente a los rayos UV y a la intemperie.
¿Cuáles son los tiempos de envío?
Los tiempos de envío varían dependiendo del pedido. Para órdenes pequeñas la entrega toma 1 – 2 semanas. Para pedidos al por mayor (100 pzas) el tiempo de envío es de 6 – 8 semanas.
¿Cómo configurar el sensor?
Siga nuestro manual de usuario o solicite un servicio de configuración remota por el equipo de SEVEN.
¿Cuál es la garantía?
Todos los sensores 3S-IS-T-V tienen una garantía de 5 años.
¿Es compatible el Sensor de Irradiancia 3S-IS-T-V con registradores de datos SolarEdge?
Sí, es compatible gracias a su salida 0 a 1,5 voltios. Usted también puede realizar un seguimiento usando el portal de monitorización SolarEdge.
