Sensor de Nubosidad – 3S-CS-MB
El Sensor de Nubosidad SEVEN es un dispositivo especializado diseñado para medir la cobertura de nubes en sistemas fotovoltaicos (PV) comerciales e industriales. Al analizar la nubosidad, ayuda a determinar si los paneles solares deben permanecer fijos o ajustarse según la posición del sol, optimizando así la eficiencia energética.

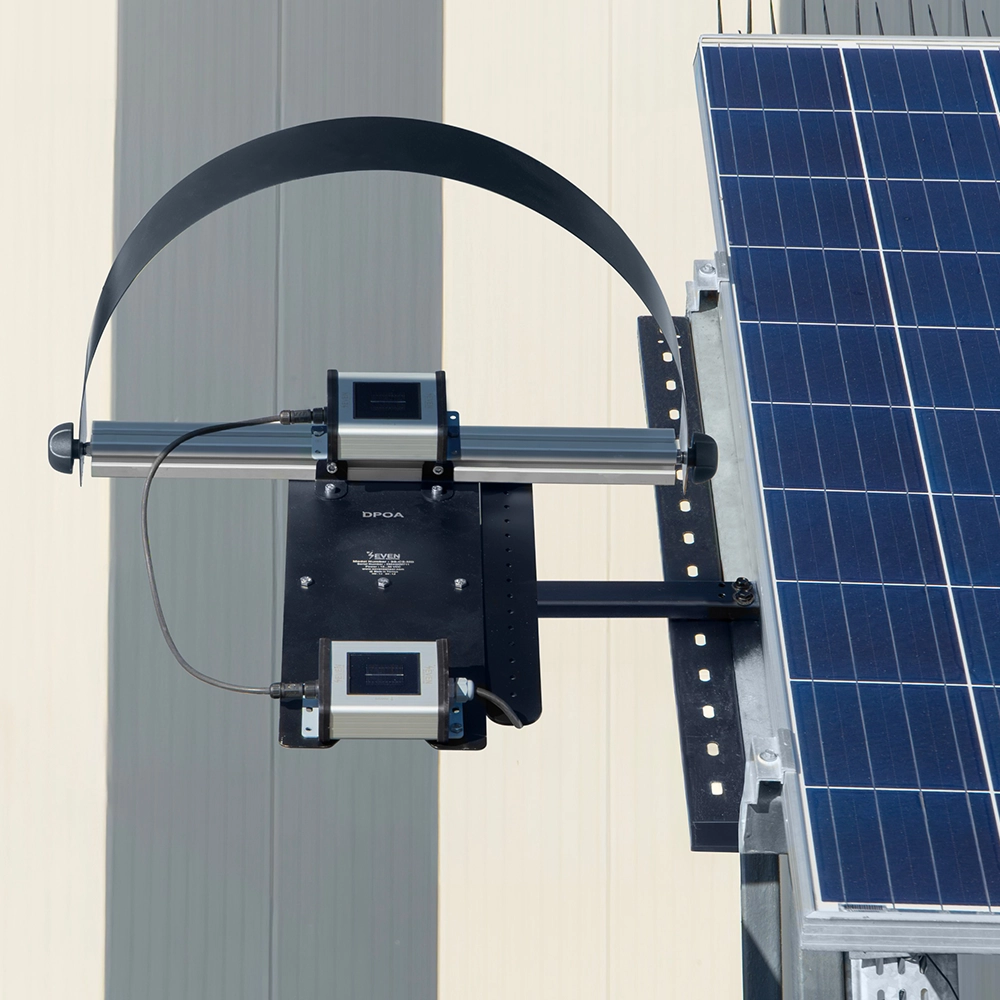

El sistema incluye dos sensores de irradiancia: uno siempre sombreado y otro siempre expuesto, junto con una banda de sombreado y componentes de montaje. El sensor sombreado mide la irradiancia difusa, mientras que el sensor expuesto mide la irradiancia en el plano del generador, conocida como POA, de acuerdo con las normas IEC 61724. La relación de nubosidad se calcula a partir de la relación entre estos dos valores.
Los datos se transmiten mediante RS485 utilizando el protocolo Modbus RTU hacia registradores de datos o sistemas de monitoreo.
Parámetros Medidos
- Irradiancia POA: Total de la radiación solar directa, difusa y reflejada sobre los paneles fotovoltaicos.
- Irradiancia difusa: Luz solar indirecta dispersada por las nubes y la atmósfera.
- Irradiancia directa: Luz solar que llega directamente desde el sol.
- Relación de nubosidad: Irradiancia difusa dividida por la irradiancia POA; se calcula tanto de forma instantánea como en promedio diario.
Datos Técnicos
| Código de producto | 3S-CS-MB |
| Datos medibles | Irradiancia en el plano del generador (POA), irradiancia difusa sobre la inclinación del panel, irradiancia directa sobre la inclinación del panel, relación de cobertura nubosa |
| Rango de relación de cobertura nubosa | 0 … 100% |
| Resolución de relación de cobertura nubosa | 5% |
| Tasa de salida | 1/s |
| Salida de datos | RS485 hasta 38400 baudios |
| Protocolo de comunicación | Modbus RTU |
| Alimentación | 12 … 30 V DC |
| Consumo de energía | Máx. 25 mA a 24 V DC |
| Longitud y características del cable | 3 metros, 3x2x0,22 mm, 24 AWG, resistente a rayos UV y a la intemperie |
| Aislamiento galvánico | 1000 V entre la fuente de alimentación y el bus de datos RS485 |
| Rango de temperatura de funcionamiento | -40°C … +85°C |
| Rango de humedad de funcionamiento | 0 … 100% HR |
| Dimensiones | 550 mm x 500 mm x 310 mm (An x L x Al) |
| Peso del sensor | 4,2 kg |
| Grado de protección IP | IP54, opcional IP65 e IP68 |
| Material de la carcasa del sensor | Aluminio |
| Banda de sombreado | Acero con recubrimiento epoxi FBE |
| Norma | IEC 61724-1:2021 e IEC 60904 |
| Calibración | Cada sensor se calibra bajo un simulador solar de clase AAA de acuerdo con las normas IEC 60904-2 e IEC 60904-4, utilizando una célula de referencia calibrada por el Instituto ISFH en Alemania. |
