Sensor de Velocidad del Viento con Salida Analógica – 3S-WS-I-A

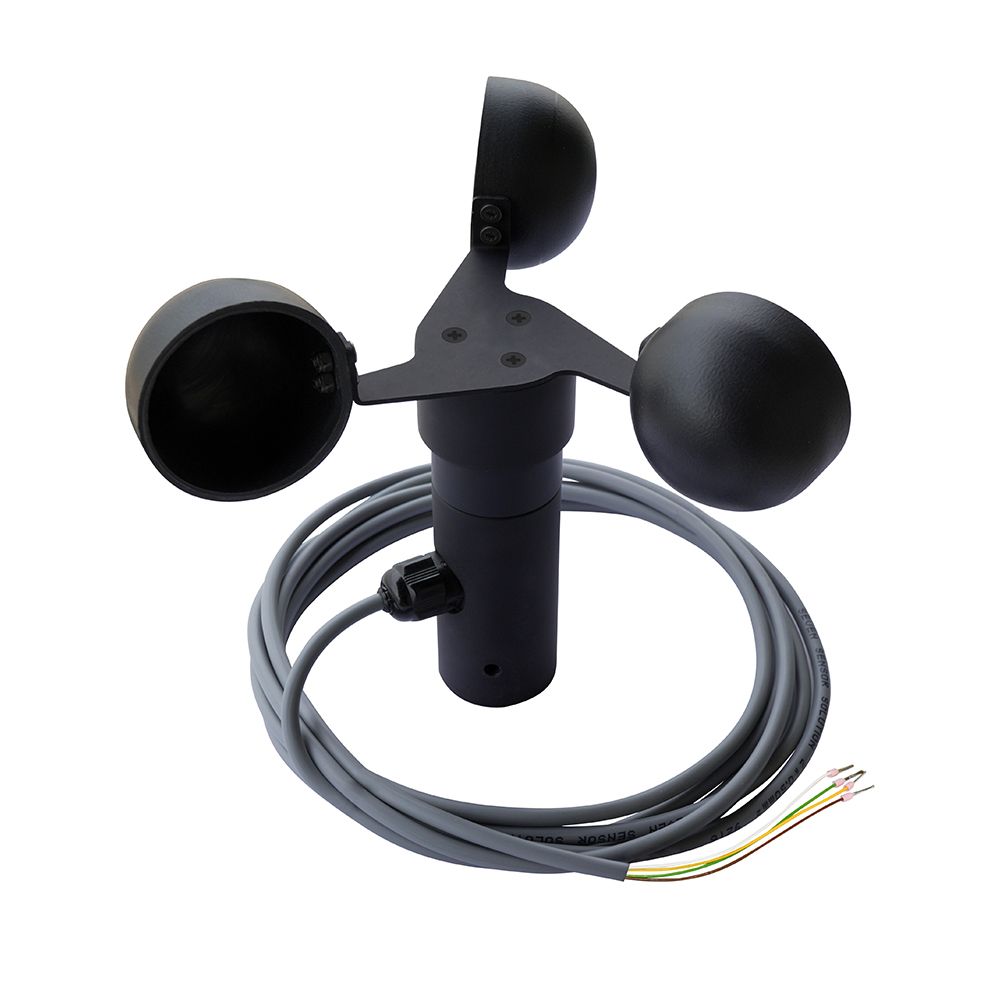

También conocido como anemómetro, es uno de los sensores de la estación meteorológica. Este sensor mide la velocidad del viento convirtiéndola en una señal eléctrica en m/s. Fue diseñado para medir la velocidad horizontal del viento independientemente de su dirección. El elemento electrónico de medición en el sensor es un relé de lámina accionado por un imán giratorio conectado a los conos de viento. El sensor con salida analógica es compatible con todos los registradores de datos, Gateways, y PLCs con puerto de entrada analógico. Se entrega con una estructura de montaje y cable. La opción de calefacción se encuentra disponible para ubicaciones con riesgo de congelamiento.
ESPECIFICACIONES TÉCNICAS DEL Sensor de Velocidad del Viento con Salida Analógica
| Código de Artículo | 3S-WS-I-A |
| Tipo de Sensor | Anemómetro de copa (interruptor de lámina) |
| Rango de Medición | 0.9 a 60 m/s |
| Precisión | menor a 5m/s 0.5 m/s y 10% de las lecturas sobre 5m/s |
| Resolución | 0.1 m/s |
| Umbral | 0.9 m/s |
| Velocidad de Supervivencia | 60 m/s |
| Salida de Datos | analógica (4-20 mA) |
| Fuente de Alimentación | 12 a 30 V DC |
| Longitud y Características del Cable | Cable PUR LIYYC11Y DE 3m, resistente a la intemperie y a rayos UV |
| Espectro de la Temperatura de Funcionamiento | -40°C … +85°C (libre de hielo) |
| Dimensiones | Ø 180 x 145 mm |
| Dimensiones de la Caja de Transductores | 82 x 80 x 55 mm (L x An x Al) |
| Peso | 0.34 kg |
| Material de la Estructura | Aluminio anodizado |
| Material de la Copa | ABS |
| Método de Montaje | Montaje en tubería o en suelo |
| Norma | compatible con IEC 61724-1:2021 |
¿CÓMO FUNCIONA ESTE INSTRUMENTO?

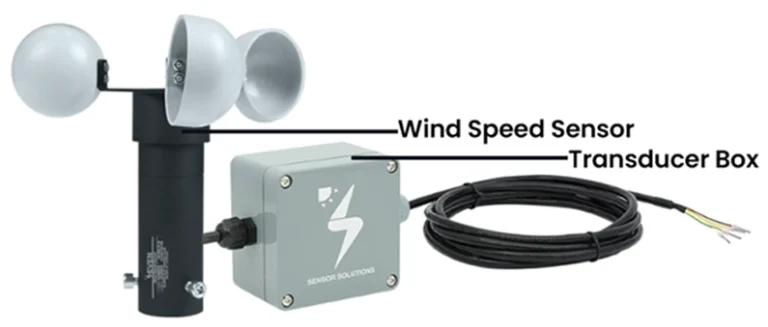

El anemómetro, también conocido como sensor de velocidad del viento, es vital para el análisis de condiciones ambientales. Después de medir la velocidad del viento, el sensor transforma el resultado en una señal eléctrica en metros por segundo (m/s). Su diseño permite que mida la velocidad del viento independientemente de la dirección de este. Debido a que su carcasa está hecha de aluminio anodizado resistente al agua de mar, el sensor es bastante resiliente y duradero. El sensor de dirección del viento con salida 4-20 mA (3S-WS-I) consiste de dos partes: un anemómetro de copa con tecnología de interruptor de lámina y una caja de transductores con una tarjeta electrónica que convierte la señal de pulsos en salida 4-20 mA.
Con la mejor relación calidad-precio, es la mejor opción para cumplir con los estándares para aplicaciones ambientales e industriales, incluyendo plantas fotovoltaicas. El sensor de velocidad del viento con salida analógica es compatible con todos los registradores de datos, Gateways y PLCs con salida 4-20 mA.
IMPORTANCIA DE LOS SENSORES DE VELOCIDAD DEL VIENTO
La normativa IEC 61724-1:2021 indica que los datos de velocidad del viento son cruciales para soportar reclamos de garantía relacionados con daños causados por el viento, además de ser utilizados para analizar la temperatura del módulo. De manera más específica, el viento es un factor crucial para la seguridad de la estructura y puede alterar la eficiencia del sistema indirectamente debido a su influencia en la temperatura de módulo. Los sensores de viento, por ejemplo, evalúan la posibilidad de que los paneles sean dañados por las ráfagas de viento. Estos sensores pueden ser usados como prueba de la existencia de dichos vientos fuertes que hayan causado daños en los paneles.

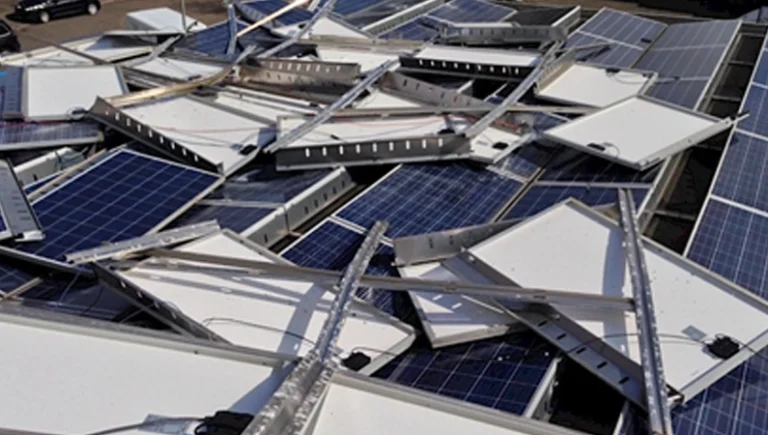

Consecuencias de vientos fuertes en paneles solares
INSTALACIÓN DEL SENSOR
El sensor puede ser montado en tubería o en suelo. Estos métodos de montaje se explican a continuación:

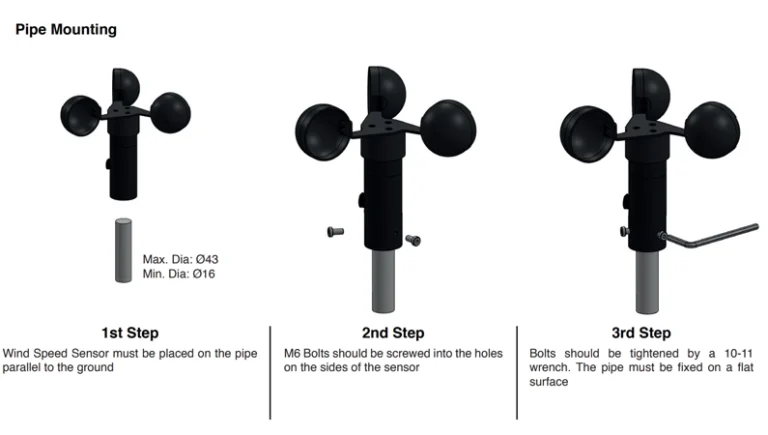

Montaje en Tubería
- 1er Paso: el sensor de velocidad del viento debe ser montado en el tubo paralelo al suelo
- 2do Paso: los pernos M6 deben ser atornillados en los agujeros a cada lado del sensor
- 3er Paso: los pernos deben ser ajustado con una llave inglesa 10 -11. El tubo debe estar fijado en una superficie plana

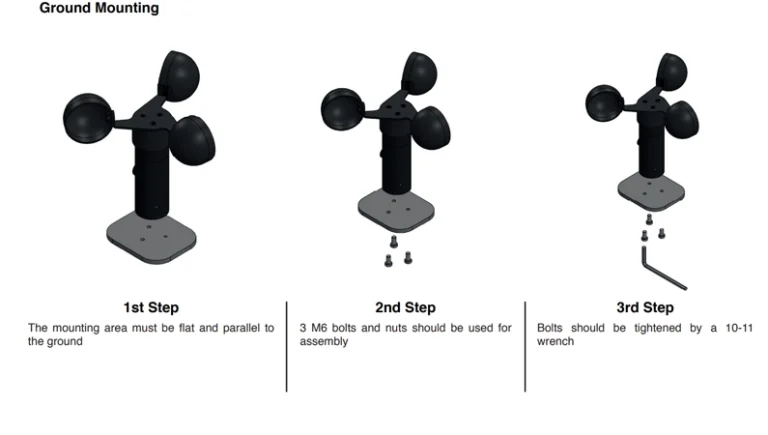

Montaje en Suelo
- 1er Paso: el área de montaje debe ser plana y estar paralela al suelo
- 2do Paso: 3 tuercas y tornillos M6 deben ser usados
- 3er Paso: los tornillos deben ser ajustados con una llave inglesa 10 – 11
¿POR QUÉ ELEGIR ESTE INSTRUMENTO DE SEVEN?
Los productos de SEVEN usan componentes confiables de alta calidad para proporcionar información meteorológica precisa en aplicaciones ambientales e industriales. Las ventajas principales de este dispositivo son:
Alta precisión: la precisión cambia según la velocidad del viento. Si el sensor indica un valor por debajo de 5 m/s (ejemplo: 4 m/s), un error de ±0.5 m/s es considerado correcto, lo que significa que un espectro de 3.5 – 4.5 m/s es considerado preciso. Si el sensor indica un valor sobre 5 m/s (ejemplo: 10 m/s), la precisión es 10%, lo que significa que un espectro de 9 – 11 m/s es considerado preciso.
Diseño resistente a la intemperie: su estructura hecha de aluminio anodizado y materiales ABS puede sobrevivir a un rango de condiciones ambientales, incluyendo desiertos, regiones costeras y lugares remotos. Existe una opción IP66, sin embargo, la clasificación IP normalmente es IP54.
Poco mantenimiento: debido a que no hay partes móviles externas y la cubierta está cerrada, existe menos riesgo de desgaste y se necesita menos mantenimiento.
Calibración en fábrica: antes de ser entregado, cada instrumento es calibrado y puesto a prueba usando el sistema del túnel de viento de BallastCo.
PREGUNTAS FRECUENTES
¿Qué tipo de sensor es el 3S-WS-I-A y cuál es su principio de medición?
Es un anemómetro de copa mecánico del tipo “Cup Star Anemometer (Reed Switch)” – (anemómetro de copa con interruptor de lámina). El viento gira las copas, la velocidad de la rotación es detectada por un interruptor de lámina y convertido a velocidad del viento. El sensor de aluminio de velocidad del viento está diseñado para medir la velocidad del viento en m/s con salida 4-20 mA.
¿Cuál es el rango de medición?
Mide la velocidad del viento desde 0.9 a 50 m/s.
¿Qué significa 4-20 mA?
4 mA es el valor mínimo (0.9 m/s), mientras 20 mA es el valor máximo (50 m/s).
¿Qué significa el valor del “umbral”?
El umbral es la velocidad del viento mínima en la que el sensor empieza a detectar viento. Para este modelo es 0.9 m/s.
¿Qué significa el valor de “velocidad de supervivencia”?
La velocidad de supervivencia es la velocidad máxima de viento que el sensor puede soportar sin sufrir daños en su estructura. En este caso es 50 m/s.
¿Cuáles son los materiales que proporciona SEVEN Sensor Solutions?
SEVEN brinda los pernos y el sensor de velocidad del viento.
¿Con qué función cumple la caja de transductores?
La caja contiene la tarjeta electrónica que convierte la señal de pulsos en salida 4-20mA.
¿Cuántos métodos de montaje se pueden llevar a cabo?
Existen dos métodos de montaje para el modelo: en tubo y en suelo.
¿De cuánto es la fuente de alimentación que necesita el sensor de aluminio para velocidad del viento con salida 4-20mA?
La fuente de alimentación necesaria para este instrumento es de 12 a 30 V DC. SEVEN recomienda una tensión de 24 V DC.
¿Cuál es la clase de protección IP y cual es su versión opcional?
La clase de protección IP estándar es IP54. La opción de clase de protección IP66 se encuentra disponible.
¿Dónde debe ser instalado el dispositivo?
De acuerdo a la norma IEC 61724-1:2021, el equipo para mediciones del viento no debe traer sombra a los paneles fotovoltaicos a cualquier hora del día y debe estar ubicado en un punto lo suficientemente alejado de obstrucciones. El sensor no debe ser instalado a una altura de menos de 10 veces la altura de cualquier obstrucción. Para más detalles diríjase al artículo: Best Practices for Installing Sensors in PV Projects
¿De cuánto tiempo es la garantía del sensor?
Todos los sensores 3S-WS-I-A cuentan con una garantía de 2 años para cubrir defectos de fábrica.
¿Cuál es el precio de este sensor?
El precio oscila entre los 187 y 340 euros.
¿Cuáles son los tiempos de envío?
El tiempo de entrega cambia según la cantidad de la orden.
Órdenes pequeñas: aprox. 2 – 3 semanas
Órdenes grandes (100 piezas): aprox. 7 – 9 semanas
¿Cómo configurar el sensor?
Siga las instrucciones en nuestro manual de usuario: https://www.sevensensor.com/files/d/en/3S-WS_User_Manual.pdf
¿El sensor incluye un cable?
Cada unidad viene con un cable PUR LIYYC11Y de 3m (resistente a la intemperie y a rayos UV). Otras longitudes se encuentran disponibles bajo solicitud del cliente.
