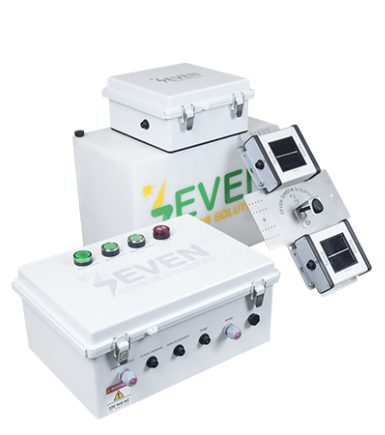

Sensor Automático de Suciedad – 3S-SMS-MB
El sensor de suciedad de SEVEN está diseñado para medir las pérdidas en la producción de energía causadas por la suciedad acumulada en los paneles fotovoltaicos. El sensor de suciedad, el cual es conveniente para proyectos comerciales, de servicios públicos, industriales y en azoteas, notifica al usuario cuando disminuye la producción de energía debido a sucio acumulado. Si el índice de suciedad que muestra el sensor es 10%, significa que hay una pérdida del 10% en la producción de energía de la planta.
ESPECIFICACIONES TÉCNICAS DEL SENSOR Automático de Suciedad
| Código de Artículo | 3S-SMS-MB, 3S-SMS-MB-24V |
| Índice de Suciedad | 0% – 100% |
| Resolución | 0.1 |
| Incertidumbre | ≤1% |
| Salida de Datos | RS485 hasta 38400 Baud |
| Protocolo de Comunicación | Modbus RTU |
| Ritmo de Salida | 1/s |
| Temperatura de Funcionamiento | “-20°C … +85°C |
| Humedad de Funcionamiento | 0 a 100% RH |
| Fuente de Alimentación | 110-240V AC or 24V 5A DC |
| Consumo de Energía | 20 mA en 24 V DC cuando la bomba está pasiva 3 A @ 24 V DC cuando la bomba está activa |
| Conexión Eléctrica | Cable PUR LI2Y(st)C11Y de 3m (resistente a rayos UV e intemperie) |
| Aislamiento Galvánico | 1000 V entre fuente de energía y bus RS485 |
| Capacidad del Tanque de Agua | 18 o 40 litros |
| Consumo de Agua | 2 rellenos por año |
| Líquido para Lavado | 100% de agua pura cuando la temperatura ambiente está sobre 0° 65% de agua pura + 35% de anticongelante cuando la temperatura ambiente está por debajo de 0° |
| Longitud de la Manguera | 5m (hasta 20m si se solicita) |
| Altura Máx. de la Línea de Agua | 5m |
| Clasificación IP | IP54 (IP66 opcional) |
| Peso | 10.5 kg |
| Norma | IEC61724-1 (Anexo C) |
El sistema consume aprox. 100 mililitros de agua para una sola manguera de 2.5 metros de longitud. El tanque de agua puede durar 400 días (13.3 meses). Consulte a SEVEN si la longitud de la manguera debe ser mayor a 2.5 metros.
¿POR QUÉ ES IMPORTANTE MONITORIZAR LA ACUMULACIÓN DE SUCIEDAD EN PLANTAS FV?
El ensuciamiento, que es el proceso de acumulación de suciedad, polvo y otras partículas en la superficie de los paneles FV, es considerado uno de los factores principales que afectan el rendimiento de los paneles FV. Esta acumulación tiene la habilidad de impedir que los rayos del sol alcancen las celdas solares, lo que causa pérdidas en la producción de energía. Por esto, entender el impacto de la contaminación y polvo en los paneles FV y usar el equipo apropiado para solucionar este problema puede ayudar a aumentar la eficiencia energética y minimizar los gastos de mantenimiento.
El sucio es uno de los peligros silenciosos para la producción de energía solar. Dependiendo del lugar, puede reducir la producción anual de energía en los siguientes porcentajes:
- 2 – 5% en climas moderados
- 10 – 15% o más en desiertos y zonas industriales
Sin monitorización adecuada, los usuarios pueden:
- Limpiar de más los módulos, desperdiciando agua y dinero
- Limpiar menos de lo necesario, causando pérdida de ingresos debido a la reducción en la producción
El sensor de suciedad de SEVEN resuelve esto proporcionando visibilidad en tiempo real de las fallas en el rendimiento de la planta, permitiendo la toma de decisiones basadas en los datos obtenidos.
¿CÓMO FUNCIONA EL SENSOR AUTOMÁTICO DE SUCIEDAD?
Su funcionamiento es simple y efectivo:

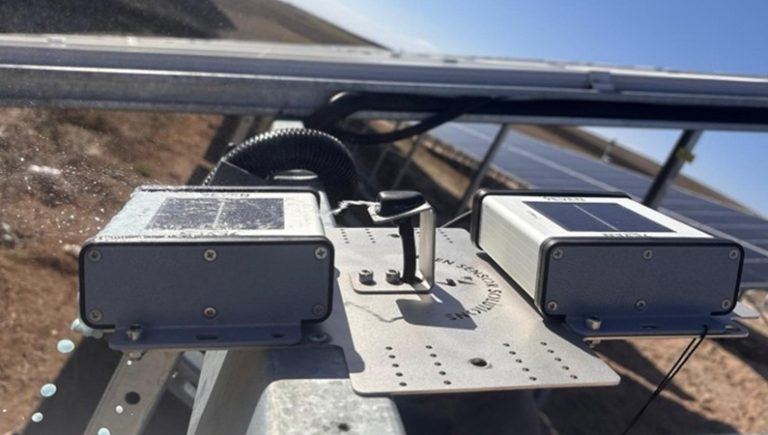

- Dos celdas de referencia son instaladas a cada lado:
-

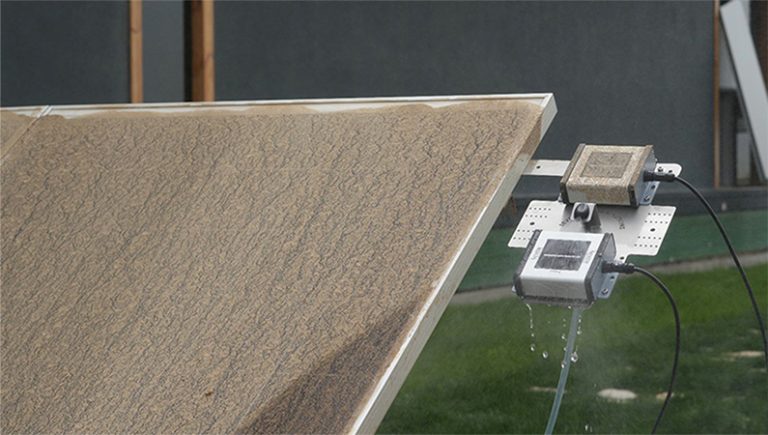

- Una celda se mantiene limpia de manera automática con un sistema de lavado incorporado
- La otra celda se deja expuesta a polvo y suciedad de la misma manera en que lo están los módulos.
- Los valores de irradiancia de ambos sensores son comparados de manera constante utilizando un software especializado
- La diferencia es reportada como un índice de sucio acumulado (%), mostrando exactamente cuánta energía está perdiendo la planta.
- Los datos son transmitidos vía RS485/Modbus RTU a sistemas SCADA, PLC y procesadores de datos para fácil integración.
Este funcionamiento asegura que los operadores siempre obtengan la imagen completa y actualizada de pérdidas causadas por acumulación de suciedad.
¿QUÉ BENEFICIOS OFRECE EL SENSOR?
- Claridad financiera – saber la pérdida de producción exacta en cualquier momento
- Sistema de limpieza automático – mantiene una celda de referencia limpia sin trabajo manual
- Requiere poco mantenimiento – utiliza solo 36 litros de agua al año (solo es necesario rellenar dos veces)
- Adaptación a diferentes climas – trabaja en regiones calientes, húmedas o frías (cuenta con opción anticongelante)
- Duradero – cuenta con una cubierta resistente a la intemperie (clasificación IP54, IP66 opcional)
- Integración sencilla – comunicación directa con sistemas de monitorización basados en Modbus RTU
¿CUÁLES SON LOS MODELOS DISPONIBLES PARA EL 3S-SMS?
SEVEN ofrece cuatro modelos del Sensor Automático de Suciedad, con o sin puerta de enlace (Gateway).
- Los modelos MB se conectan directamente a los sistemas compatibles con Modbus
- Los modelos GW incluyen un Gateway que envía datos a la plataforma de monitorización de SEVEN, permitiendo acceso en base a la nube incluso sin SCADA/PLS en el lugar.
| Modelo | Comunicación | Fuente de Alimentación | Incertidumbre | Opción de Gateway |
| 3S-SMS-MB | RS485 Modbus RTU | 100-240 V AC | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | No disponible |
| 3S-SMS-MB-24V | RS485 Modbus RTU | 24 V DC, 5 A | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | No disponible |
PREGUNTAS FRECUENTES
¿Es compatible el sensor con los estándares de la industria?
Sí, la gama 3S-SMS es totalmente compatible con IEC 61724-1 (Anexo C), la guía global para medir la contaminación acumulada en sistemas FV.
¿Cómo puedo monitorizar los datos del sensor?
Los sensores Modbus son compatibles con todos los sistemas de procesadores de datos y SCADA/PLC con una entrada RS485. Adicionalmente, Seven Sensor ofrece soluciones de monitorización dedicadas a satisfacer esta necesidad. Los modelos 3S-SMS-GW incluyen un Gateway y una subscripción anual del sistema de monitorización SEVEN, permitiendo que los usuarios monitoricen, registren y guarden datos continuamente durante todo el año.
¿Por qué el sistema a veces muestra el índice de suciedad de ayer?
El índice de suciedad acumulada es calculado como un promedio diario, basado en datos estables obtenidos alrededor del mediodía solar. Los resultados son actualizados después de medianoche. Si los datos recolectados son insuficientes (ejemplo: debido a las nubes), el sistema muestra temporalmente el último índice válido.
¿Qué son “datos estables”?
El término “datos estables” se refiere a valores de irradiancia obtenidos alrededor del mediodía solar cuando la luz solar es fuerte y consistente. La irradiancia baja y las condiciones meteorológicas que cambian rápidamente son excluidas, asegurando que solamente se utilicen mediciones confiables.
¿Con qué frecuencia debo rellenar el tanque de agua?
Bajo condiciones de funcionamiento normal (una limpieza al día):
El tanque de 18 L necesita ser rellenado aprox. cada seis meses.
El tanque de 40 L debe ser rellenado alrededor de una vez al año.
Si aumenta la frecuencia de limpieza, el uso de agua aumentará y los tanques necesitarán ser rellenados de manera más frecuente. Siempre limpie el tanque antes de rellenar para prevenir la formación de algas.
Nuestro nuevo modelo será equipado con solamente un tanque de 40 L, el cual – debido a su diseño avanzado de boquilla – también necesitará ser rellenado cada 6 meses.
¿El sensor 3S-SMS-MB registra datos?
Sí, el sistema puede guardar hasta un año de datos, incluyendo:
- Índices diarios de polvo
- Número de puntos de datos estables
- Estado del nivel de agua
- Registros de encendido/apagado del sensor
Los datos pueden ser vistos en el GUI o descargados.
¿Cuándo se realiza la limpieza?
Por defecto, una vez al día durante 5 segundos, alrededor de tres horas antes del mediodía solar. Los usuarios pueden ajustar los tiempos de limpieza e incrementar la frecuencia (hasta 3 veces al día) usando el GUI.
¿Puedo ajustar el umbral de datos estables mínimo?
Sí, está fijado en 20 datos por defecto, pero usted puede modificarlo en el GUI.
¿Puede ser usado el sensor de suciedad como un sensor de irradiancia estándar?
No se recomienda. El sensor de suciedad automático incluye dos sensores de irradiancia:
El sensor limpio es calibrado como un sensor de irradiancia estándar.
El sensor sucio se estabiliza de acuerdo al limpio.
Debido a este proceso de normalización, el sensor sucio no puede funcionar como un sensor de irradiancia independiente. Aunque el sensor limpio proporciona valores precisos de irradiancia, requiere una limpieza automática diaria, lo que lo hace no apto para cálculos a largo plazo del PR (índice de rendimiento) en el campo.
¿Puedo medir el índice de suciedad acumulada usando dos sensores de irradiancia normales?
No. Comparar dos sensores de irradiancia no es suficiente. Los sensores de suciedad de SEVEN utilizan una fórmula especial compatible con IEC que toma en consideración factores como:
- Latitud y longitud
- Fecha y hora
- Calibración y normalización del sensor
Este proceso asegura datos mucho más precisos y fiables que usar dos sensores de irradiancia separados.
¿Cómo es la instalación y mantenimiento del sensor?
Debe ser instalado con la misma orientación e inclinación de lo módulos FV.
Evite colocarlo cerca de chimeneas, rejillas de ventilación o superficies reflectantes.
Durante la limpieza, asegúrese de que los sensores montados con estén orientados hacia abajo para evitar que el agua salpique sobre el sensor sucio.
Revise cables, sellos, y el tanque de agua regularmente. Limpie el tanque durante cada llenado.
Lleve a cabo una revisión del sistema al menos una vez al año (recomendación IEC).
¿El sensor puede funcionar en climas fríos?
Sí. Utiliza una mezcla de 65% agua + 35% anticongelante bajo 0°C para mantener el sistema funcional.
¿Cómo puedo conectar el sensor al sistema?
El sensor utiliza comunicación Modbus RTU RS485, compatible con la mayoría de procesadores de datos y controladores. Siga nuestras instrucciones paso a paso en el manual de usuario. Contacte a SEVEN Sensor para más apoyo si es necesario.
¿Cuáles son los tiempos de envío?
Órdenes pequeñas: aprox. 2 – 3 semanas
Órdenes grandes (100 pzas.): aprox. 8 – 10 semanas
¿Cuál es el periodo de garantía del 3S-SMS?
El sensor cuenta con una garantía de 2 años para defectos en materiales o mano de obra.
¿Cuál es el precio de los sensores?
Dependiendo del modelo y los accesorios incluidos, la serie 3S-SMS está disponible en precios de 1035 a 1990 EUR.
