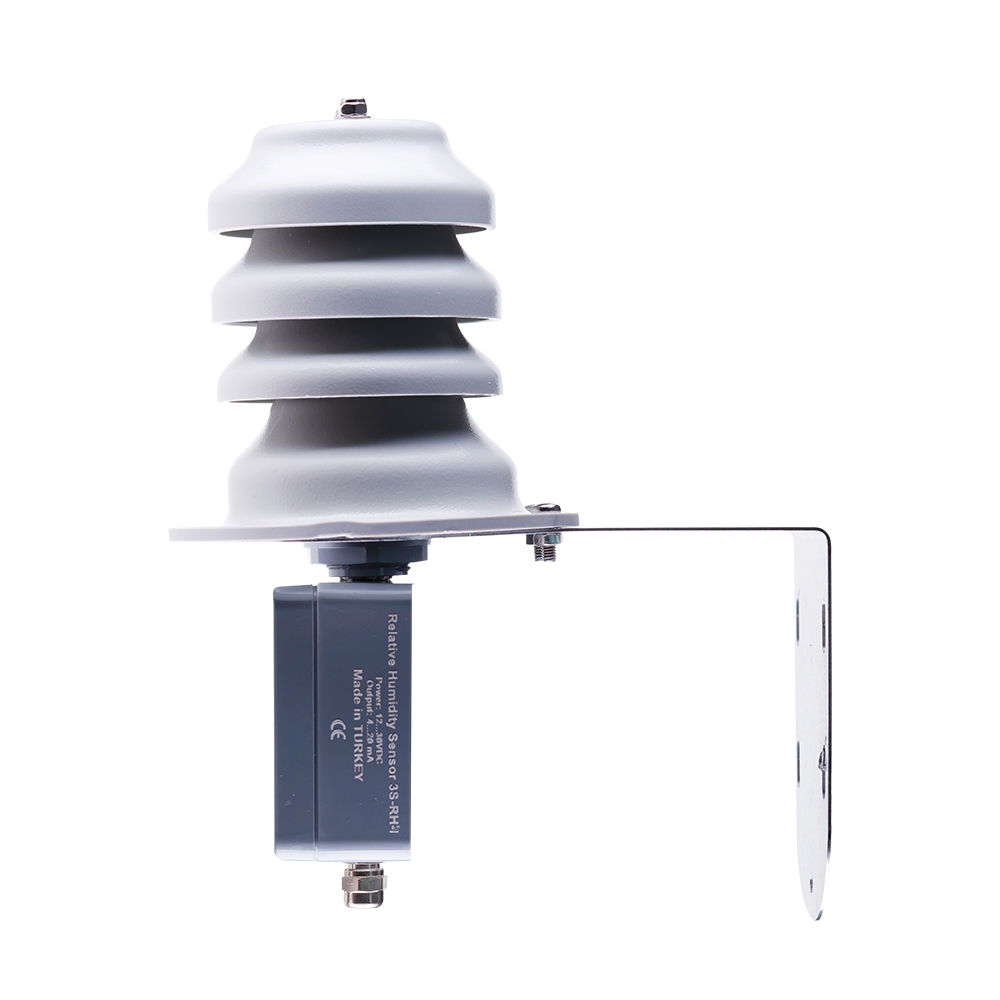

Sensor de Humedad Relativa con Salida Analógica – 3S-RH-I
Los sensores de humedad relativa son usados para medir la condición de humedad actual en el aire en cualquier punto o lugar. Mide la humedad en porcentaje (%). Los datos se humedad relativa pueden ser usados para calcular los cambios en el espectro incidente, el cual puede afectar la producción de energía del módulo fotovoltaico, así como las lecturas de irradiancia del sensor. Los datos de humedad con los datos de temperatura también pueden ser usados para calcular el punto de humedad. Este modelo de sensor de humedad relativa es compatible con todos los registradores de datos, puertas de enlace (Gateways) y PLCs que cuenten con un puerto de entrada analógica. Se entrega con una estructura para montaje, y cuenta con protección contra la luz solar directa y radiación gracias a su cobertor plástico.
ESPECIFICACIONES TÉCNICAS Del Sensor de Humedad Relativa con Salida Analógica
| Código de Artículo | 3S-RH-I |
| Datos Medidos | Humedad Relativa |
| Tipo de Sensor | Capacitivo |
| Rango RH | 0% a 100% |
| Precisión RH | ±1% RH (20 … 70%) en 25 °C |
| Resolución RH | 0.10% |
| Salida de Datos | Analógica 4-20 mA |
| Fuente de Alimentación | 12 a 30 V DC |
| Consumo de Energía | 30 mA en 24 V DC |
| Conexión Eléctrica | Cable PUR LIYYC11Y de 1m, resistente a los rayos UV y a la intemperie |
| Espectro de Temperatura de Funcionamiento | 40°C a +85°C |
| Dimensiones de la Caja | 64 x 68 x 35 mm (An x L x Al) |
| Dimensiones del Protector | Ø 105 x 100 mm |
| Peso | 0,5 kg |
| Clasificación IP | IP 65 |
| Material de la Caja | ABS |
| Material de la Cubierta del Sensor | Tubo de Acero Inoxidable – Filtro de Membrana |
| Material del Protector | ABS |
| Norma | Clase A según la norma IEC 61724-1:2021 (Humedad Relativa) |
El rendimiento de la planta solar puede ser afectado por fluctuaciones del espectro, las cuales son calculadas usando sensores de humedad relativa. Los datos obtenidos de humedad relativa pueden ser utilizados para identificar cambios en el espectro de incidencia que puedan afectar la producción de energía del módulo FV y las lecturas del sensor de irradiancia, según la normativa IEC61724-1:2021. Por esto, la temperatura ambiente es el factor primario que determina la humedad relativa. El aumento de la transferencia de calor desde la superficie de la celda y la refracción de luz solar incidente son dos efectos de la humedad relativa en plantas de energía solar. Finalmente, integrando datos de humedad, los tiempos de humedad causados por la condensación también pueden ser computados. Todo esto demuestra cómo los sensores de humedad relativa afectan la eficiencia del sistema de energía solar.
PRINCIPIO DE FUNCIONAMIENTO
El sensor de humedad relativa cuenta con un protector resistente a los rayos UV para realizar mediciones más precisas de la humedad en el ambiente. Esto protege el transmisor que se encuentra dentro. Más específicamente, el sensor de humedad relativa con salida 4–20 mA fue especialmente diseñado para su uso en condiciones climáticas adversas. La tarjeta electrónica dentro de una caja resistente a los rayos UV detecta la humedad relativa y la convierte en una señal de salida 4–20 mA. Este modelo de sensor de humedad relativa es compatible con todos los registradores de datos, puertas de enlace (Gateways) y PLCs que cuenten con un puerto de entrada analógica.
¿DÓNDE SE USA EL 3S-RH-I?
- Sistemas de energía solar
- Áreas industriales
- Instalaciones de producción
- Áreas de almacenamiento
- Evaluación del estado de vehículos de transporte
- Controlar humedad para proteger productos y equipo sensibles a la humedad
¿CÓMO INSTALAR EL SENSOR?
Antes de la instalación, es recomendable que el sistema sea puesto en marcha a nivel del suelo para asegurar que cada parte funcione de manera correcta.
El sensor debe ser posicionado lejos de objetos oscuros, reflectantes o que absorben calor para poder elegir la mejor ubicación. Es preferible instalar el producto en la parte del edificio que da hacia la dirección del viento predominante cuando la instalación sea en azotea. Además, el sensor no debe ser posicionado cerca de fuentes de calor, como rejillas de ventilación o chimeneas.
La instalación del sensor puede ser hecha en dos partes. Primero, la estructura de montaje para el sensor de temperatura ambiente y humedad relativa debe ser instalada en su lugar. Después, los sensores necesitan ser fijados a la estructura.
¿POR QUÉ ELEGIR EL SENSOR DE SEVEN?
- Alta precisión: proporciona datos correctos de la dirección del viento con poca variación, lo que garantiza la fiabilidad de los datos.
- Resistente a la intemperie: perfecto para uso en exteriores, la estructura plástica garantiza la resistencia a la corrosión, deterioro por rayos UV y otras influencias ambientales.
- Protector: el dispositivo cuenta con un protector resistente a los rayos UV que protege los sensores.
PREGUNTAS FRECUENTES
¿Qué clase es el sensor?
Todos los sensores 3S-RH-I son clase A según la norma IEC 61724-1:2021 (Humedad Relativa).
¿Cuánto dura la garantía del producto?
Todos los sensores 3S-RH-I cuentan con una garantía de 2 años.
¿A qué precio se encuentra disponible el sensor?
El precio de este modelo se encuentra entre los 250 y 300 EUR.
¿Cuáles son los tiempos de envío?
Órdenes pequeñas (hasta 5 piezas): aprox. 2 -3 semanas
Pedidos al por mayor (hasta 100 piezas): aprox. 7 – 9 semanas
¿Cómo debo configurar el sensor?
Siga las instrucciones paso a paso en nuestro manual de usuario. https://www.sevensensor.com/files/d/en/3S_RH_AT_PS_User_Manual.pdf
¿El sensor incluye un cable?
Cada unidad incluye un cable PUR LIYYC11Y de 3m, resistente a la intemperie y a rayos UV. Se encuentran disponibles otras longitudes si el cliente lo solicita.
