Sensor Plástico de Dirección del Viento con Salida Analógica – 3S-WD-I-P
Este sensor fue diseñado para plantas FV, estaciones meteorológicas y sistemas de monitorización de nivel industrial que necesitan datos de dirección del viento estables y precisos. Gracias a su salida analógica (0 – 4-20 mA) y precisión ±1%, se integra fácilmente con sistemas SCADA, PLC y de registradores de datos, lo que lo hace ideal tanto para instalaciones nuevas como ya existentes.
De acuerdo a la normativa IEC 61724-1:2021, medir la dirección del viento ayuda a realizar un análisis de la temperatura del módulo y es muy útil a la hora de validar reclamos de garantía relacionados con efectos del viento. El 3S-WD-P fue construido exactamente para este tipo de monitorización a largo plazo en el campo.
ESPECIFICACIONES TÉCNICAS DEL Sensor Plástico de Dirección del Viento con Salida Analógica
| Código de Artículo | 3S-WD-I-P |
| Tipo de Sensor | Sensor de posición con efecto Hall accionado por veleta |
| Rango de Medición | 0 a 359° |
| Precisión | ±1% del valor de medición |
| Resolución | 0. 1° |
| Umbral | 1 m/s |
| Salida de Datos | analógica 4 – 20 mA |
| Fuente de Alimentación | 12 a 30 V DC (se recomiendan 24 V DC) |
| Consumo de Energía | normalmente 30 mA en 24 V DC |
| Conexión Eléctrica | Cable LI2Y(st)C11Y de 1m 2x2x0,22 mm² resistente a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | 40°C to +85°C (libre de hielo) |
| Dimensiones | 265 mm x 190 mm |
| Dimensiones de la Caja | 80 x 82 x 55 mm (An x L x Al) |
| Peso | 0. 33 kg |
| Peso de la Caja | 0. 25 kg |
| Clasificación IP | IP 54 |
| Material de la Cubierta | ASA |
| Material de la Veleta | P6GF20 |
| Material de la Caja | ABS |
| Método de Montaje | Montaje en suelo o en tubería |
| Norma | compatible con IEC 61724-1:2021 |
¿CÓMO FUNCIONA EL SENSOR DE DIRECCIÓN DEL VIENTO 3S-WD-I-P?
El 3S-WD-I-P utiliza una veleta, un imán, un sensor de posición con efecto Hall y una corriente 4-20 mA para medir la dirección del viento.
- El viento mueve la paleta y esta hace girar un eje
- Un imán en el eje gira delante del sensor Hall
- El sensor Hall detecta la posición del imán y calcula la dirección del viento entre 0° a 359°.
- El sistema electrónico convierte este ángulo en una señal 1-20 mA, la cual su sistema de PLC, SCADA o registrador de datos lee y presenta como velocidad del viento
¿POR QUÉ EL 3S-WD-I-P ES UNA BUENA OPCIÓN PARA PLANTAS FV Y SISTEMAS DE MONITORIZACIÓN?
Ligero y Duradero

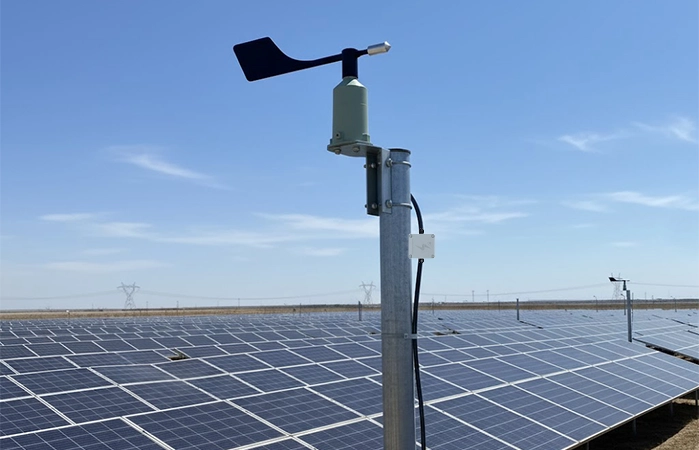

El 3S-WD-I-P fue construido para uso continuo en plantas de energía FV en exteriores y mástiles metálicos. Su bajo peso (alrededor de 0.25 kg) mantiene la carga en el mástil baja, al mismo tiempo que los materiales resistentes a los rayos UV no se deforman a pesar de la luz solar directa, cambios de temperatura y ráfagas de viento.
Fácil Integración con Equipos ya Existentes
El sensor cuenta con una salida 4 – 20 mA, la cual es una entrada estándar en muchos registradores de datos y sistemas SCADA usados en plantas FV. En muchos proyectos, el 3S-WD-I-P cuenta con un cableado directo a las tarjetas existentes de entrada analógica, por lo que los instaladores no necesitan convertidores de protocolo o módulos de interfaz especial.
INSTALACIÓN RÁPIDA
Cada sensor 3S-WD-I-P se entrega listo para ser montado con pernos de culata. El sensor es compatible con las tuberías y soportes usados en mástiles de plantas FV. Después de que el mástil es fijado en su lugar, solo hace falta alinear la veleta y ajustar los pernos para completar la instalación mecánica, lo cual solo toma unos minutos.
DATOS ESTABLES SOBRE LA DIRECCIÓN DEL VIENTO
La combinación de detección con efecto Hall y salida de bucle de corriente proporciona una resolución de 1° y una señal estable de bajo ruido. Los usuarios utilizan estos datos para el análisis de la eficiencia, estudios de patrones del viento y planeamiento de alarmas (por ejemplo, cuando la dirección y velocidad del viento pueden aumentar riesgo en algunas filas de módulos o estructuras).
INSTALACIÓN DEL SENSOR
La instalación es sencilla y suele tomar solamente unos minutos:
- Elija el lugar correcto para la instalación. Debe ser un área alejada de paredes, árboles u obstáculos en azoteas que bloqueen el flujo del viento.
- Debe alinear el dispositivo con el norte usando la marca N en el sensor. Este paso es muy importante para poder obtener datos correctos.
- Usando los pernos de culata proporcionados, monte el sensor en una tubería vertical o un brazo de soporte.
- Conecte la salida analógica de 4-20 mA a la entrada del sistema SCADA, PLC o inversor.
Para más detalles, diríjase al manual de usuario del 3S-WD.
MANTENIMIENTO NECESARIO PARA EL SENSOR PLÁSTICO DE VELOCIDAD DEL VIENTO CON SALIDA ANALÓGICA
Este instrumento fue diseñado para no necesitar mantenimiento constante, pero la normativa IEC 61724-1:2021 recomienda revisiones periódicas.
La rutina de mantenimiento recomendada es la siguiente:
- De acuerdo a la norma IEC 61724-1:2021, el sistema de monitorización debe ser inspeccionado al menos una vez al año y preferiblemente de manera más frecuente
- Retire la suciedad acumulado o depósitos de aves
- Confirme que la veleta puede moverse sin problema
- Verifique que el mástil se encuentre bien alineado
PREGUNTAS FRECUENTES
¿Con qué normas es compatible este producto?
El 3S-WD-I-P cumple con los requerimientos de la normativa IEC 61724-1:2021 para la monitorización del rendimiento y seguridad en sistemas FV.
¿Cómo puedo conectar el sensor a mi sistema?
Simplemente debe conectar la salida analógica 4-20 mA (un bucle de corriente estándar en la industria en el cual 4 mA representa el valor mínimo medido y 20 mA representa el máximo) a la entrada analógica de su sistema SCADA, PLC o registrador de datos.
¿Qué fuente de alimentación necesita el 3S-WD-I-P?
El sensor funciona con 12 – 30 V DC, lo recomendado son 24 V DC.
¿Cuál es el periodo de garantía del sensor?
El 3S-WD-I-P cuenta con una garantía de 2 años que cubre los defectos de fábrica. Este periodo puede ser extendido si el cliente lo solicita.
¿Cuál es el precio del producto?
Normalmente el precio oscila entre 185 y 335 euros.
¿Puede ser personalizada la longitud del cable?
Sí. La longitud normalmente es de 1 metro, pero se encuentran versiones más largas si el cliente lo solicita. La longitud máxima recomendada es de 20 metros para evitar fallas en la toma de datos.
¿Cuánto tiempo toma la entrega?
Las órdenes pequeñas normalmente son entregadas en 1 – 2 semanas, mientras que las órdenes al por mayor (100 piezas) se entregan en aproximadamente 6 – 8 semanas.
