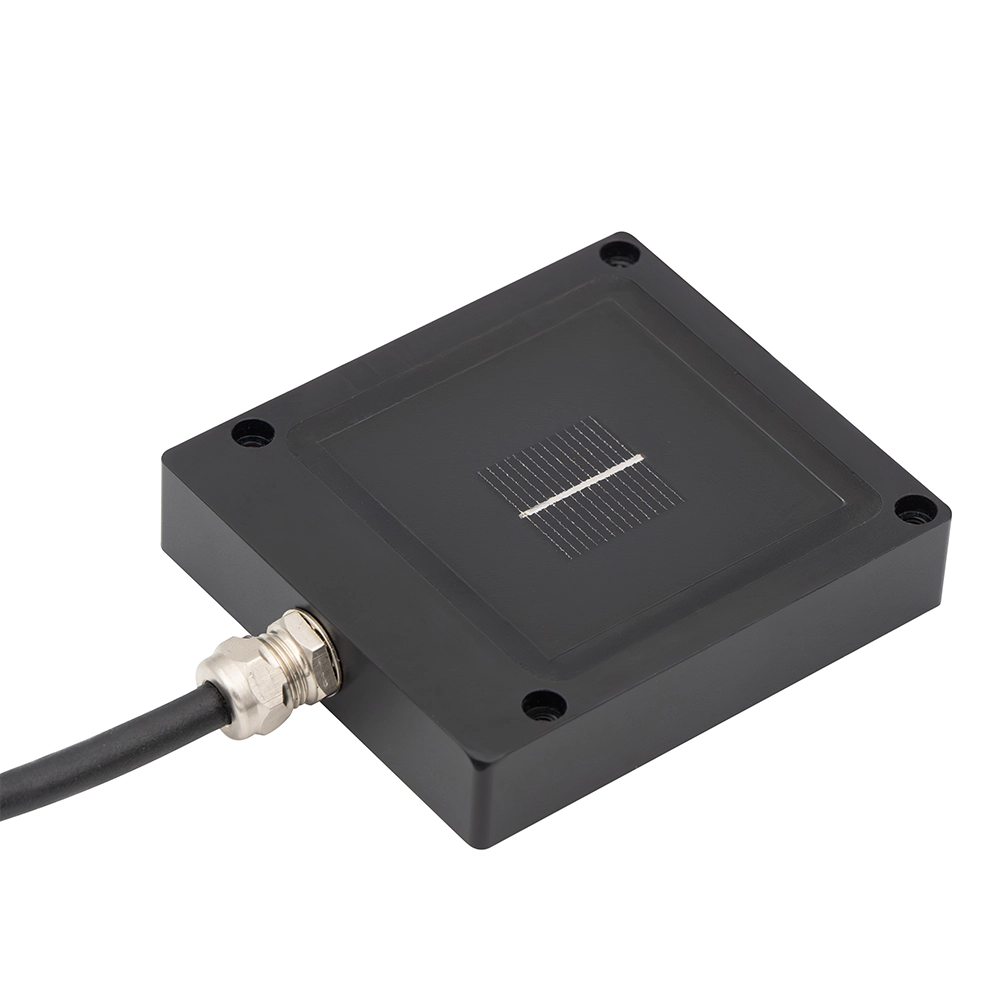

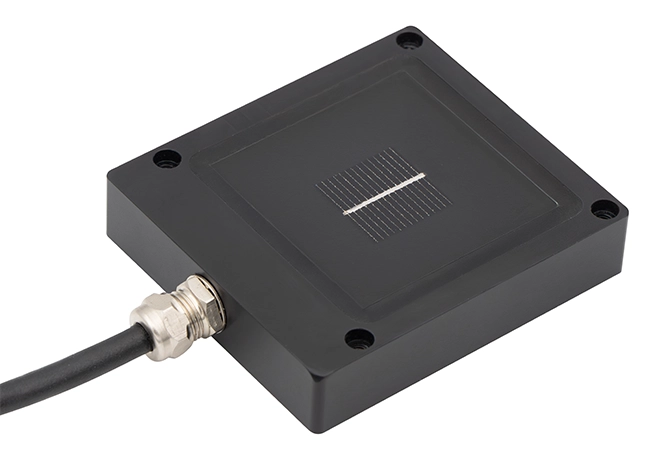

Celda de Referencia WPVS – 3S-WPVS
Nuestra celda de referencia WPVS (World PV Scale Standard) es un sensor diseñado para medir de manera exacta la irradiancia y llevar a cabo la calibración en aplicaciones fotovoltaicas (FV). Se usa principalmente en laboratorios y áreas de ensayo solar para calibrar simuladores solares y hacer seguimientos del rendimiento de los módulos fotovoltaicos bajo condiciones de prueba.
Como parte de la familia de sensores SEVEN, el WPVS está fabricado con una celda de referencia hecha de silicio monocristalino, lo que garantiza que su respuesta a la luz sea igual a la de los módulos fotovoltaicos. Esto lo convierte en una solución tanto para áreas de investigación como para ensayos fotovoltaicos industriales.
El sensor mide la irradiancia y la temperatura de la celda, lo que ayuda a ingenieros y técnicos a obtener resultados consistentes y trazables en los procesos de ensayo solar.
ESPECIFICACIONES TÉCNICAS DEL Celda de Referencia WPVS
| Código de producto | 3S-WPVS-IV, 3S-WPVS-L |
| Celda de referencia | Silicio monocristalino (20 mm x 20 mm) |
| Campo de visión | 162° |
| Salida de datos | mV (mediante shunt resistor de precisión integrado) |
| Conexión eléctrica | Cable LI2Y(St)C11Y-TP de 1 m, 2x2x0,22 mm, resistente a los rayos UV y a la intemperie |
| Tipo de sensor de temperatura de célula | PT1000 Clase A según la norma EN 60751 |
| Conexión | Conector M8 (estándar) / conector LEMO (opcional) |
| Dimensiones de la caja | 70 x 79 x 16 mm (ancho x largo x alto) |
| Peso | 250,8 g |
| Clasificación IP | Opciones IP68 |
| Material de la Cubierta del Sensor | Aluminio anodizado |
| Norma Aplicable | IEC 60904-2 |
| Calibración | Cada sensor se calibra bajo un simulador solar Clase AAA, de acuerdo con IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por ISFH en Alemania. |
¿QUÉ HACE UNA CELDA DE REFERENCIA WPVS?
Se utiliza para medir la irradiancia solar en entornos controlados. A diferencia de los piranómetros, utiliza una celda solar real, lo que significa que reacciona a la luz de la misma manera en la que lo hacen los módulos fotovoltaicos.
El WPVS mide la irradiancia en “unidades sol”, donde:
1 sol = 1000 W/m² a 25 °C
Esto lo hace útil para:
- Calibrar simuladores solares
- Realizar pruebas de módulos fotovoltaicos en condiciones estándar (STC)
- Verificar los niveles de irradiancia durante las pruebas en laboratorio
- Diseñar los procesos de control de calidad en la fabricación de sistemas fotovoltaicos
Gracias a su adaptabilidad a los sistemas fotovoltaicos, el WPVS garantiza mediciones más realistas y precisas en comparación con los sensores de irradiancia comunes.
¿CÓMO FUNCIONA LA CELDA DE REFERENCIA WPVS DE SEVEN SENSOR?
El proceso de funcionamiento que sigue el WPVS es el siguiente:
- Una celda solar de monocristalino absorbe la luz incidente
- La célula genera una corriente eléctrica proporcional a la irradiancia
- Un shunt resistor de precisión convierte esta corriente en un voltaje mensurable (mV)
- Un sensor de temperatura PT1000 ubicado debajo de la celda mide la temperatura.
- Tanto la señal de irradiancia como la de temperatura se transmiten a través de la salida analógica.
Este proceso permite la corrección y monitorización correctas de las condiciones ambientales durante las pruebas fotovoltaicas.

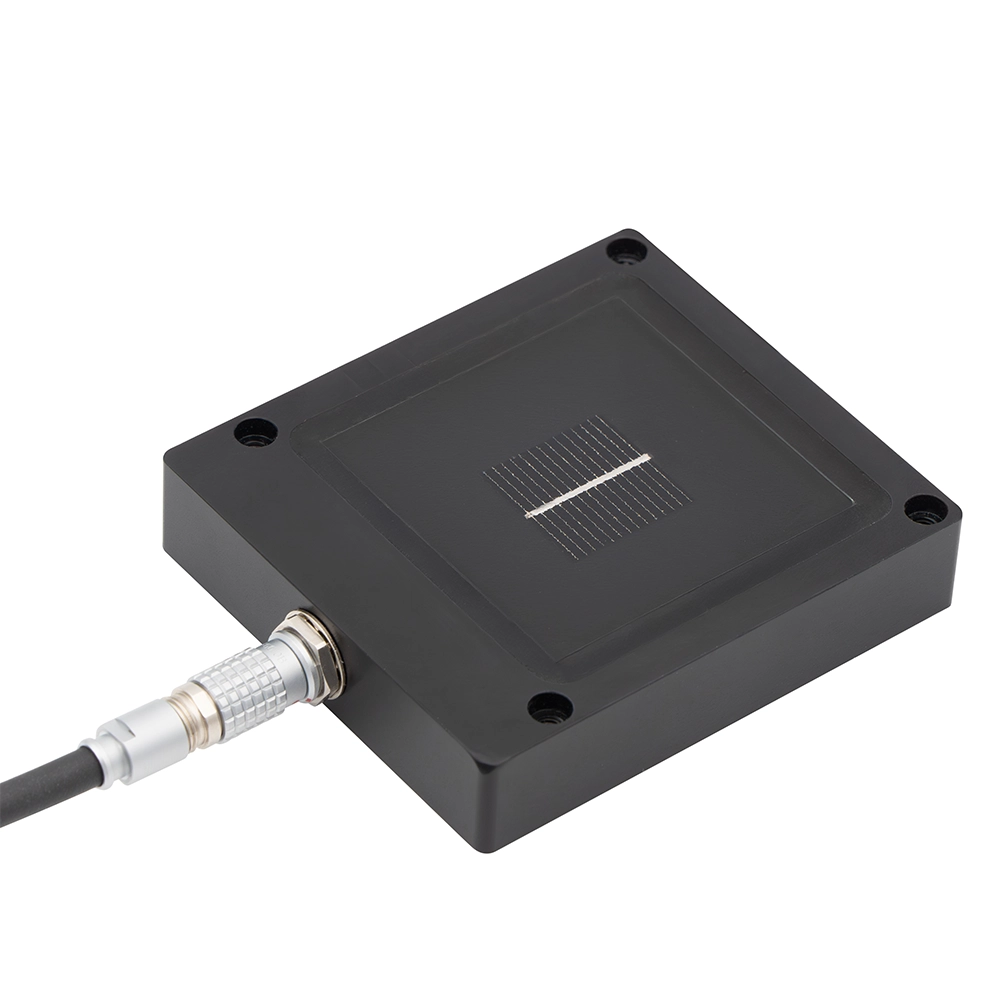

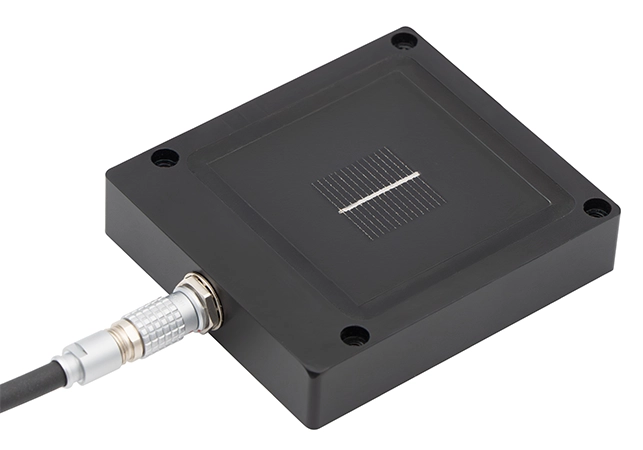

MODELOS DISPONIBLES DE LA CELDA
Todos los modelos de la celda WPVS comparten el mismo método de medición y calidad de calibración. La diferencia principal es el tipo de conector.
 |
 |
|
| Modelo | 3S-WPVS-IV | 3S-WPVS-L |
| Tipo de Salida | Analógica (mV) | Analógica (mV) |
| Conector | Prensaestopas metálicos M8 | Lemo EGG.0B.306.CLL |
¿POR QUÉ ELEGIR LA CELDA DE REFERENCIA WPVS?
Usando una célula calibrada de referencia como WPVS, los laboratorios y fabricantes pueden asegurar:
- Alta precisión de medición: la celda fue fabricada de acuerdo a las normas IEC 60904-2 y calibrada con equipos de alta precisión.
- Calibración rastreable: cada unidad se calibra utilizando un simulador solar de Clase AAA y una celda de referencia certificada por el ISFH (Alemania).
- Respuesta adaptada a la energía fotovoltaica: ya que utiliza tecnología de celdas solares reales, garantiza una comparación precisa con los módulos fotovoltaicos.
- Estructura que permite una larga duración: la cubierta de aluminio con clasificación IP68 garantiza el rendimiento a largo plazo tanto en interiores como exteriores.
- Compacto y liviano: su tamaño reducido y su bajo peso facilitan una instalación sencilla.
- Fácil integración: la salida analógica y los conectores estándar permiten una conexión rápida a sistemas de prueba y registradores de datos.
- Opciones de conexión flexibles: la celda se encuentra disponible con conectores M8 o LEMO, según los requisitos del proyecto.
- Garantía de 5 años: funcionamiento confiable a largo plazo respaldado por SEVEN.

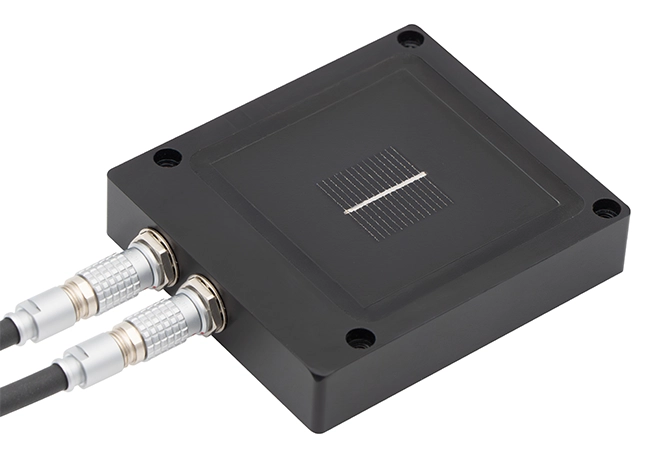

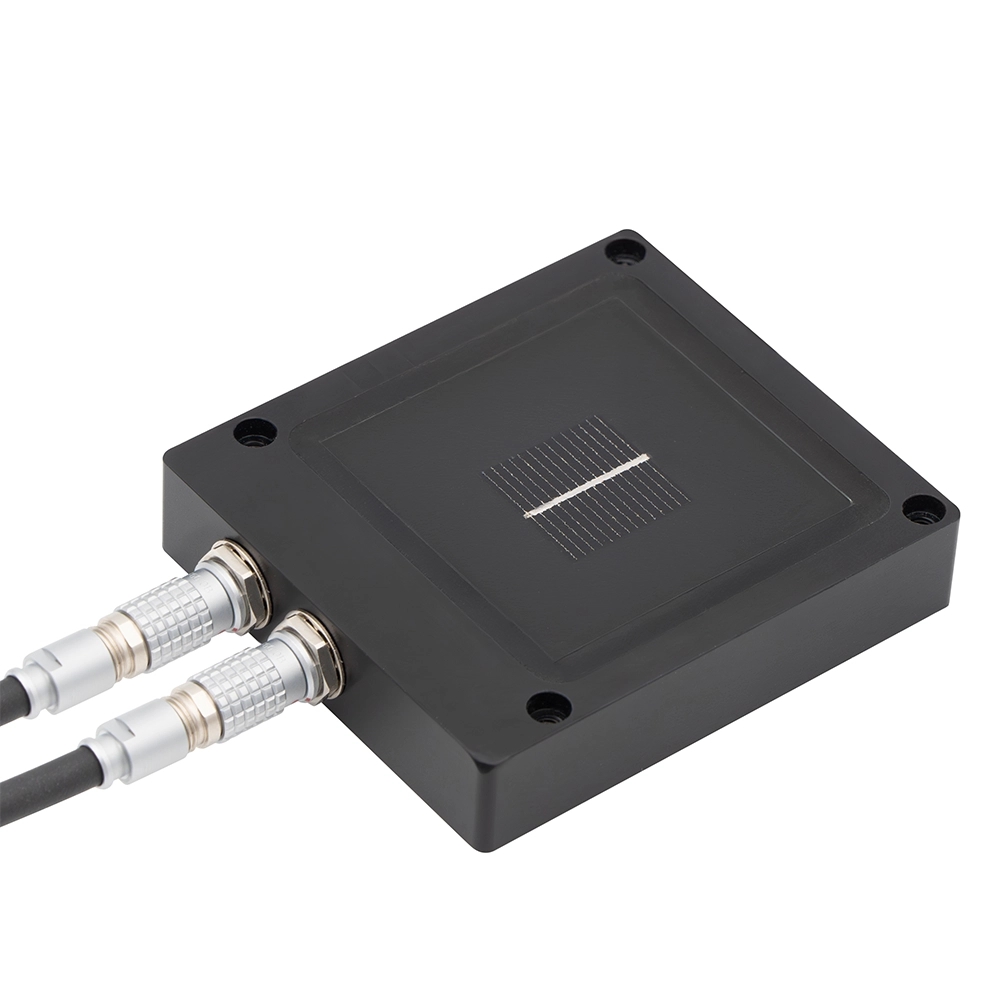

CELDA OPCIONAL DE REFERENCIA DE ALBEDO WPVS
La WPVS también puede ser fabricada como una versión de albedo, diseñada para el análisis FV avanzado.
Esta configuración incluye:
- Un sensor que mide la irradiancia incidente (POA)
- Un sensor midiendo la irradiancia reflejada
Esto es bastante útil para:
- Sistemas FV bifaciales
- Medición de albedo
- Supervisiones del índice de rendimiento
El albedo solar se define como la relación entre la irradiancia reflejada y la irradiancia incidente, lo cual es fundamental para optimizar el rendimiento de los paneles bifaciales.
ESTOS SON ALGUNOS DE LOS USOS QUE SE LE PUEDEN DAR A LA CELDA WPVS:
El modelo WPVS se utiliza ampliamente en:
- Laboratorios de ensayo de paneles solares
- Plantas de fabricación de módulos fotovoltaicos
- Sistemas de calibración de simuladores solares
- Centros de investigación y desarrollo
- Procesos de control de calidad
- Análisis del rendimiento de sistemas fotovoltaicos bifaciales
¿CÓMO SE USA LA CELDA DE REFERENCIA WPVS EN LA PRÁCTICA?
La celda WPVS se utiliza principalmente en laboratorios de ensayo de energía solar y en plantas de fabricación de sistemas fotovoltaicos, donde es fundamental realizar mediciones precisas y reproducibles.
CALIBRACIÓN DEL SIMULADOR SOLAR
En laboratorios fotovoltaicos, los simuladores solares se utilizan para replicar luz solar bajo condiciones controladas. Antes de someter a prueba cualquier módulo solar, es necesario calibrar el simulador.
La célula WPVS se coloca bajo la luz del simulador y seguidamente:
- Mide el nivel de irradiancia producido por el simulador.
- Se compara la señal de salida (en mV) con el nivel esperado de 1 sol (1000 W/m²).
- Se debe ajustar la intensidad del simulador hasta alcanzar la irradiancia correcta.
De este modo se garantiza que todas las pruebas de los módulos fotovoltaicos se realicen en condiciones de ensayo normalizadas (STC).
PROCESO A SEGUIR PARA LAS PRUEBAS DE MÓDULOS FOTOVOLTAICOS
Durante las pruebas de módulos fotovoltaicos:
- Debe instalar la celda WPVS junto al módulo o en el mismo plano que este.
- A continuación, se mide de forma continua la irradiancia y la temperatura de las celdas.
- Estos valores son usados para validar las condiciones de prueba y corregir los resultados de las mediciones.
Dado que el WPVS utiliza una celda solar real, reacciona a la luz de forma similar al módulo que está siendo sometido a prueba, lo que mejora la precisión.
PREGUNTAS FRECUENTES
¿Cuál es el uso principal de la celda WPVS?
Es usada para medir la irradiancia y hacer la calibración en pruebas FV y ambientes de simulador solar.
¿El modelo 3S-WPVS mide temperatura?
Sí, incluye un sensor de temperatura PT1000 Clase A.
¿Este dispositivo puede funcionar de manera eficiente en exteriores?
Sí, con protección IP68, puede funcionar correctamente en condiciones ambientales adversas.
¿Con qué normas es compatible el modelo WPVS de SEVEN?
IEC 60904-2 para celdas de referencia y procesos de calibración.
¿Cuál es la garantía de la Celda de Referencia WPVS de SEVEN?
Todas las celdas de referencia WPVS cuentan con una garantía de 5 años.
¿Cómo son calibradas las celdas WPVS?
Cada una es calibrada bajo un simulador solar clase AAA de acuerdo a las normas IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por el instituto ISFH en Alemania.
¿Dónde puedo recalibrar la celda WPVS?
SEVEN Sensor lleva a cabo servicios de calibración en sus instalaciones. La calibración se realiza utilizando un simulador solar de clase AAA, de acuerdo a las normas IEC 60904-2 e IEC 60904-4 y comparado con una celda de calibración certificada por el Instituto ISFH en Alemania.
Además, ofrecemos una interfaz fácil de usar con la cual los usuarios pueden recalibrar los sensores en su país e introducir los nuevos valores de calibración en el sistema.
¿Cuál es el precio del producto?
El precio del 3S-WPVS de SEVEN depende del modelo. El 3S-WPVS tiene un precio de 350 EUR, mientras que el 3S-WPVS-L tiene un precio de 860 EUR.
¿El sensor WPVS incluye un cable?
Cada unidad se entrega con un cable I2Y(St)C11Y-TP de 1 m 2x2x0.22 mm (resistente a los rayos UV y a la intemperie). Otras longitudes pueden proporcionarse si el cliente lo desea.
