Estación Meteorológica Chint
Si usted utiliza un registrador de datos de Chint y necesita datos meteorológicos precisos para el análisis de la energía solar, esta estación es la indicada. La estación meteorológica de SEVEN mide condiciones específicas del sitio como irradiancia, temperatura y viento, enviando datos directamente a su controlador Chint vía RS485 Modbus RTU. Integrando estos sensores, usted puede calcular de manera precisa el índice de rendimiento (PR) y entender exactamente cómo el clima impacta el funcionamiento.
LOS SENSORES NECESARIOS PARA LA ESTACIÓN METEOROLÓGICA CHINT
| Foto del Producto | Sensor |
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|

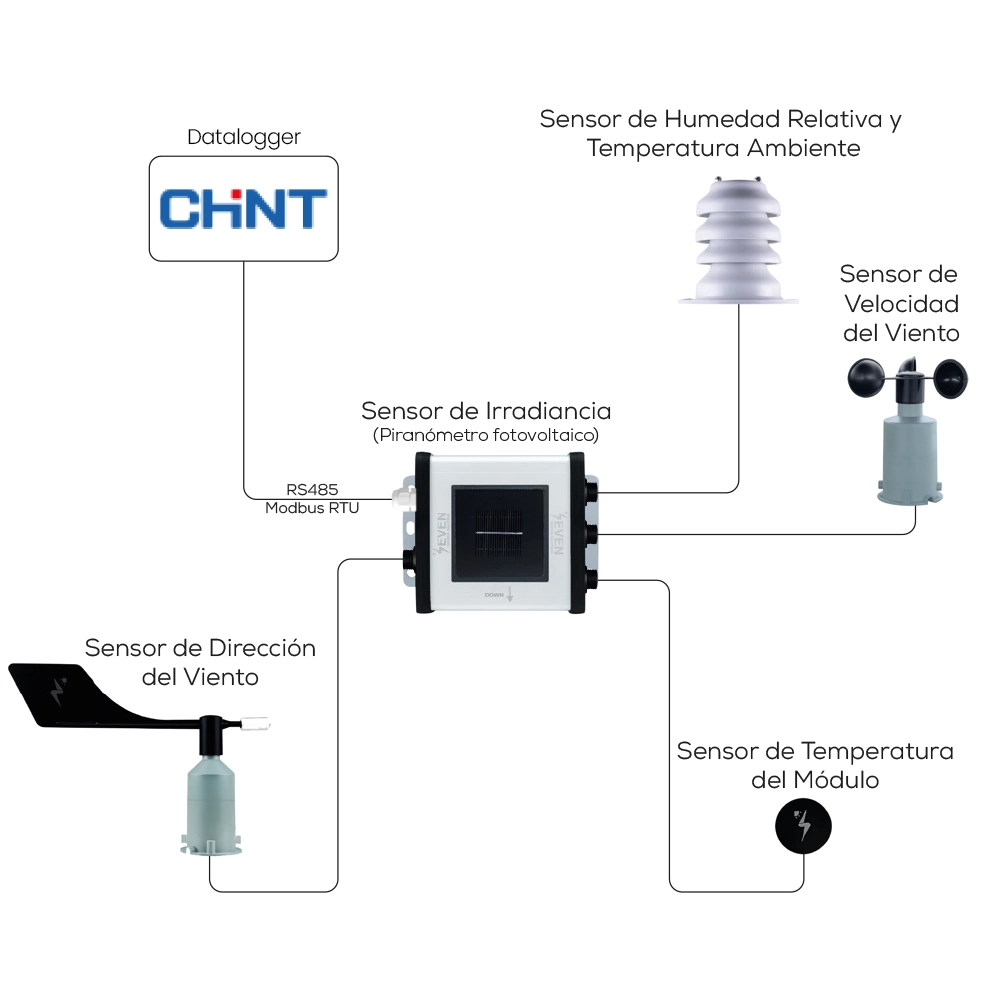

SENSORES INCLUIDOS EN LA ESTACIÓN METEOROLÓGICA DE CHINT
El montaje para una planta de energía solar compatible con Chint normalmente consiste de los siguientes componentes principales para asegurar una monitorización estable:
- Sensor de irradiancia (piranómetro FV): actúa como un concentrador. Mide la irradiancia y comparte un valor compensado usando un sensor de temperatura de la celda interna.
- Sensor de temperatura de módulo: se encuentra instalado directamente debajo de los paneles FV para detectar el calor de la superficie, un factor muy importante para calcular el PR.
- Sensores de dirección y velocidad del viento: estos sensores brindan datos sobre la seguridad estructural y los efectos del enfriamiento del viento.
- Sensor de temperatura ambiente y humedad relativa: mide la humedad en el área y la temperatura del aire para analizar el efecto que tienen en la eficiencia de la planta.
¿DE QUÉ MANERA AYUDAN ESTOS DATOS A MONITORIZAR EL RENDIMIENTO?
Según lo que muestra la experiencia obtenida con estas instalaciones, obtener los datos meteorológicos es la única manera de saber si los cambios en la producción se deben a fallas técnicas o a un día nublado.
Ejemplo:
- Escenario A: si las salidas de energía disminuyen, pero su sensor de irradiancia presenta una disminución equivalente, la causa son las condiciones meteorológicas.
- Escenario B: si la irradiancia se mantiene alta pero la producción de energía disminuye, es una clara señal de que es necesario investigar problemas técnicos como suciedad, sombras o fallas en los inversores.
¿CÓMO DEBEN SER CONECTADOS Y PUESTOS EN MARCHA LOS SENSORES EN EL SISTEMA DE SEGUIMIENTO DE CHINTCONNECT?
La caja de sensor de SEVEN funciona como un concentrador de comunicación. Recolecta datos desde los sensores periféricos y los transmite al sistema Chint utilizando un protocolo Modbus RTU RS485.

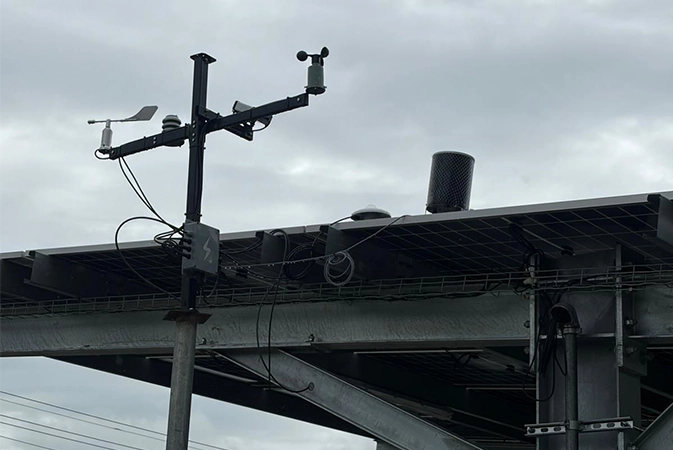

- Montaje: instale sensores en la planta FV siguiendo las instrucciones de colocación en el manual de usuario.
- Cableado: debe conectar los cables RS485 (Datos +, Datos -, y Tierra) al puerto COM del procesador de datos de Chint.
- Energía: es necesario facilitar una fuente de alimentación DC, normalmente se recomiendan 24 V DC.

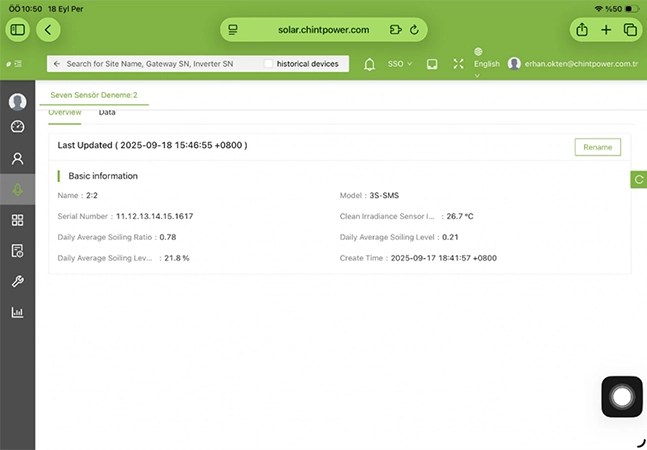

- Configuración: una vez conectado, la configuración se realiza de manera automática por medio de la interfaz de ChintConnect. Usted simplemente necesita seleccionar el modelo de sensor SEVEN desde la lista de dispositivos para iniciar la monitorización.
- Verificación: es necesario realizar un seguimiento en tiempo real de las mediciones desde el panel de control para asegurar el flujo correcto de los datos.
PREGUNTAS FRECUENTES
¿Puedo personalizar la selección de sensores incluidos en la estación meteorológica de Chint?
Sí, la caja del sensor de irradiancia acepta hasta cuatro entradas adicionales, permitiendo que usted pueda incluir o excluir sensores basándose en las necesidades del proyecto. Adicionalmente, otros sensores como el sensor de ensuciamiento, piranómetro, albedómetro, etc. pueden integrarse al sistema.
¿El sensor de irradiancia de SEVEN necesita energía externa?
Sí, la caja del sensor necesita una fuente de alimentación DC entre 12 – 30 V DC. Para mejor rendimiento en áreas industriales, se recomiendan 24 V DC.
¿Cuál es el tiempo de entrega para una estación meteorológica de Chint?
Los tiempos de envío cambian según el volumen de la orden. Para un solo conjunto estándar que incluye los sensores de irradiancia, temperatura de módulo, velocidad del viento, dirección del viento, humedad relativa y temperatura ambiente, el tiempo de entrega es normalmente una semana.
¿Cuál es el precio de la estación meteorológica Chint?
Ya que cada proyecto solar tiene necesidades diferentes, el precio puede variar en base a los sensores que usted elija. Para un montaje profesional completo incluyendo sensores de irradiancia, temperatura de módulo, velocidad del viento, dirección del viento, humedad y temperatura ambiente, el precio es de 645 a 1175 EUR.
¿Es compatible el equipo con normativas internacionales?
La seguridad y precisión son nuestras prioridades. Cada sensor que fabricamos es compatible con la normativa IEC y categorizado como Clase A. Esto asegura que su sistema Chint reciba datos de alta calidad que supera con éxito las auditorías profesionales y las evaluaciones de rendimiento.
¿Puedo conectar directamente los sensores SEVEN a los registradores de datos Chint?
Sí. El hardware es totalmente compatible vía Modbus RTU RS485. Para simplificar la puesta en marcha, la configuración se realiza automáticamente con la interfaz ChintConnect. Usted simplemente selecciona el modelo de sensor apropiado para iniciar la monitorización.
¿Cuál es el periodo de garantía de la estación?
Proporcionamos 5 años de garantía para el sensor de irradiancia y piranómetro. Todos los demás sensores en la estación están cubiertos por una garantía de 2 años.
¿Cómo pueden ser de ayuda estos sensores para monitorizar el índice de rendimiento (PR) de la planta?
Con la integración de los datos en tiempo real de la irradiancia y temperatura en su plataforma de monitorización Chint, usted puede calcular el PR de manera precisa. Esto le ayuda a distinguir las pérdidas de energía causadas por condiciones meteorológicas de las pérdidas causadas por fallas técnicas como suciedad o malfuncionamiento de los inversores.
¿Se proporciona soporte para instalaciones internacionales?
Proporcionamos soporte para proyectos solares a nivel global con varias condiciones de envío. Adicionalmente, nuestro equipo ofrece servicios de puesta en marcha y verificación a distancia para asegurar la correcta configuración del sistema después de la instalación.
