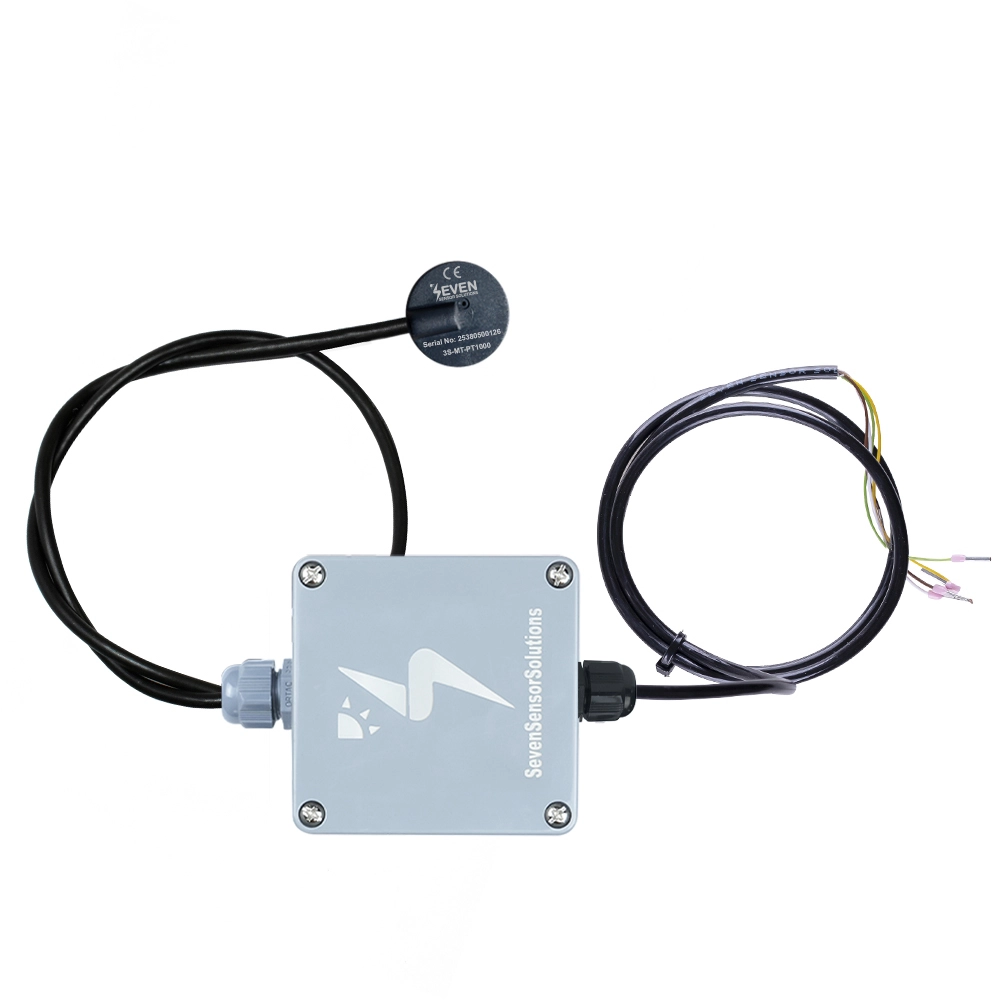

• Sensor de la Temperatura de Módulo PT1000 con Salida 4-20 mA – 3S-MT-PT1000-I

¿QUÉ ES UN SENSOR DE TEMPERATURA DE MÓDULO?

La temperatura de módulo afecta significativamente la eficiencia total del campo en sistemas de energía solar. Una sonda PT1000 es usada para medir la temperatura de la parte posterior de los paneles solares en grados Celsius (°C).

Estos datos son importantes porque cuando los paneles fotovoltaicos son expuestos a la luz solar, estos generan calor además de energía. Esto significa que una parte de la radiación es convertida en energía eléctrica mientras es resto es liberada como calor, aumentando la temperatura de las celdas FV. A medida que la temperatura de la celda aumenta, la corriente de corto circuito aumenta mientras el voltaje de circuito abierto disminuye, reduciendo la eficiencia eléctrica del módulo. Por este motivo, es esencial supervisar la temperatura del panel para el seguimiento y control de las pérdidas de eficiencia.

PRINCIPIO DE FUNCIONAMIENTO DEL SENSOR

Los sensores de temperatura de módulo son sensores de medición profesionales e inteligentes con una interfaz digital para usos en áreas medioambientales e industriales como plantas de energía fotovoltaica. La unidad es un transmisor de temperatura con una salida analógica de 4-20 mA, específicamente diseñado para monitorizar la temperatura de la parte posterior de los módulos FV. La temperatura del módulo fotovoltaico es detectada por un sensor PT1000 de alta precisión y convertida en una salida analógica de 4-20 mA con una placa electrónica ubicada en la caja de alta protección resistente a los rayos UV. Este modelo de sensor de temperatura es compatible con todos los procesadores de datos, puertas de enlace (Gateways) y PLCs con un puerto de entrada 4-20 mA.

INSTALACIÓN DEL SENSOR

La norma IEC 61724-1:2021 estipuló que “el sensor de temperatura de módulo debe ser posicionado en el centro de una celda que se encuentre cerca del punto medio del módulo, evitando obstáculos en la celda”.

Esto implica que el sensor necesita estar ubicado precisamente en el centro de la parte posterior del módulo fotovoltaico para prevenir que cruce los límites de la celda. El área de instalación debe estar completamente seca y libre de impuridades para poder obtener datos correctos y una conexión segura. Es necesario mencionar que, durante el invierno, los residuos de humedad en los módulos fotovoltaicos pueden dificultar la fijación del sensor de temperatura de módulo.

VENTAJAS DE ESTE INSTRUMENTO

Los sensores de temperatura de módulo son cruciales para sistemas fotovoltaicos porque facilitan la eficiencia máxima, previenen el sobrecalentamiento y permiten la adaptación a diferentes climas. A continuación, se explica su importancia:

Evaluación del PR: es necesario medir la temperatura del módulo para poder calcular el índice de rendimiento (PR). Un sensor de temperatura de módulo es necesario porque la temperatura tiene un impacto directo en la salida eléctrica y los datos de temperatura correctos son necesarios para medir el PR exacto.

Protección contra el sobrecalentamiento: el calor excesivo puede causar daños a los paneles FV y reduce su rendimiento. Los sistemas de control pueden ajustar la inclinación del panel o iniciar estrategias de enfriamiento para evitar el sobrecalentamiento gracias a los sensores que proporcionan datos en tiempo real sobre la temperatura. Esto protege el sistema y también reduce los costes de mantenimiento, aumenta la sustentabilidad y extiende la vida útil del panel.

Adaptabilidad a diferentes climas: las variaciones en el clima tienen un impacto adicional en los paneles fotovoltaicos. Los sensores de temperatura permiten que el sistema responda de manera dinámica y funcione bajo diferentes condiciones climáticas, lo que optimiza la producción de energía.

¿POR QUÉ ELEGIR SEVEN SENSOR SOLUTIONS?

Para poder proporcionar datos meteorológicos correctos para usos medioambientales e industriales, los productos de SEVEN son construidos con componentes fiables y de alta calidad. La estructura de este instrumento, la cual imita la parte posterior del módulo fotovoltaico, es una de sus principales ventajas. Esto garantiza que las transferencias de calor del sensor y del módulo FV sean comparables, lo cual es una condición necesaria para mediciones precisas.

El sensor está diseñado para satisfacer precisamente las necesidades de los sistemas de monitorización de la planta fotovoltaica, cumpliendo con el Anexo B de las normas IEC 61724-1:2021 e IEC 60751:2022. Por ejemplo, la norma IEC 61724-1:2021, Sección 9.1 establece que los cables deben ser tendidos entre celdas en la medida posible y los sensores de temperatura posterior y cables para módulos no deben cubrir más del 10% del área de cualquier celda. Además, los sensores de temperatura necesitan cumplir con una incertidumbre de ±1 °C o menos y una resolución de medición de < 0.1 °C.

El modelo 3S-MT del sensor de temperatura satisface estas necesidades. Nuestro sensor de temperatura de módulo cuenta con una resolución de ≤ 0.1 °C y una incertidumbre de ±1 °C, cumpliendo totalmente con las normas IEC.
