Sensor de Irradiancia Avanzado – 3S-IS+

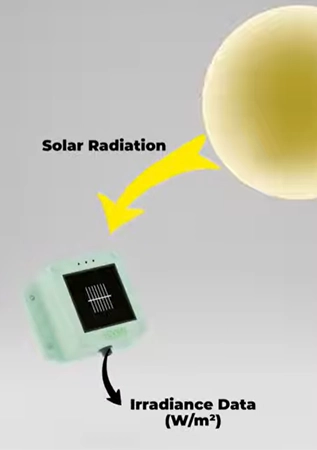

El 3S-IS+ es un sensor avanzado de irradiancia Clase A diseñado para plantas de energía fotovoltaica. Mide la irradiancia solar que recibe el panel FV en W/m² y ayuda a monitorizar el rendimiento de la planta de energía. Gracias a su estructura modular, usted puede conectar directamente los sensores de presión, de temperatura de módulo, de temperatura ambiente, de dirección y velocidad del viento y de humedad relativa. Todos los datos medidos son transmitidos a unidades receptoras vía Modbus RTU.
ESPECIFICACIONES TÉCNICAS DEL SENSOR DE IRRADIANCIA AVANZADO
| Código del Producto | 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, 3S-IS-6+ |
| Tipo de Sensor | Celda de Referencia de Silicio Monocristalino (31 mm x 31 mm) |
| Datos Medidos | Irradiancia y temperatura interna de la celda; temperatura ambiente/de módulo, dirección/velocidad del viento y presión/humedad relativa por medio de sensores externos |
| Rango de Irradiancia | 0 – 1600 W/m² |
| Incertidumbre | ≤ 1% (Clase A de acuerdo a la norma IEC61724-1) |
| Resolución | 0,1 W/m² (Clase A de acuerdo a la norma IEC61724-1) |
| Tiempo de Respuesta | 1 segundo (Clase A de acuerdo a la norma IEC61724-1) |
| Desviación | < 0,3% / año |
| Campo de Visión | 170° |
| Salida de Datos | RS485 hasta 38400 Baud |
| Protocolo de Comunicación | Modbus RTU |
| Fuente de Alimentación | 12 – 30 V DC (24 VDC recomendado) |
| Consumo de Energía | Normalmente 21 mA, máximo 30 mA en 24 V DC en 25°C |
| Aislamiento Galvánico | 1000 V entre la fuente de energía y la línea RS485 |
| Sensor de Temperatura de la Celda | PT1000 Clase A de acuerdo a EN 60751 |
| Cable | Cable PUR LI2YC11Y-TP, 24 AWG de 3 m 3x2x0.22 mm2, resistente a la intemperie y a rayos UV |
| Rango de Temperatura de Funcionamiento | 40°C a +85°C |
| Rango de Humedad de Funcionamiento | 0% – 100% RH |
| Dimensiones | 135 x 105 x 50 mm (An x P x Al) |
| Clasificación IP | IP54 (opcional IP68) |
| Material de la Cubierta | ASA |
| Calibración | Cada sensor es calibrado bajo un simulador solar Clase AAA de acuerdo a la norma IEC 60904-2 e IEC 60904-4 utilizando una celda de referencia calibrada por ISFH en Alemania |
| Norma | IEC 61724-1:2021 e IEC 60904 |
| Origen | Turquía |
¿CUÁL ES EL PROPÓSITO DE UN SENSOR DE IRRADIANCIA?
Para entender qué tan eficientemente funciona una planta de energía fotovoltaica, es necesario saber cuánta irradiancia solar reciben los paneles. El sensor de irradiancia mide esto exactamente. El valor que proporciona en W/m² permite comparar la producción prevista con la producción real y de esta manera calcular el índice de rendimiento (PR).
Cuando baja la producción, es complicado distinguir si el problema se debe al ambiente o al sistema. Los datos de irradiancia clarifican esta distinción. Por esto, los sensores de irradiancia son una parte fundamente de los sistemas de monitorización FV profesional.
¿CÓMO FUNCIONA EL 3S-IS+?
El 3S – IS + cuenta con una celda de monocristalino. La celda reacciona a la luz como un panel solar. La corriente producida por la celda se convierte en una señal medible por medio de un shunt resistor de precisión.
La temperatura es uno de los factores más importantes que afectan la medición. El sensor de temperatura PT1000 en la parte posterior de la celda corrige este efecto. La placa electrónica calcula el valor de la irradiancia compensada por la temperatura en W/m² y lo transmite a los procesadores de datos vía Modbus RTU con una línea RS485.
Es importante que la celda de referencia reaccione de la misma manera que un panel solar, ya que el sensor imita las condiciones que experimental realmente los paneles.

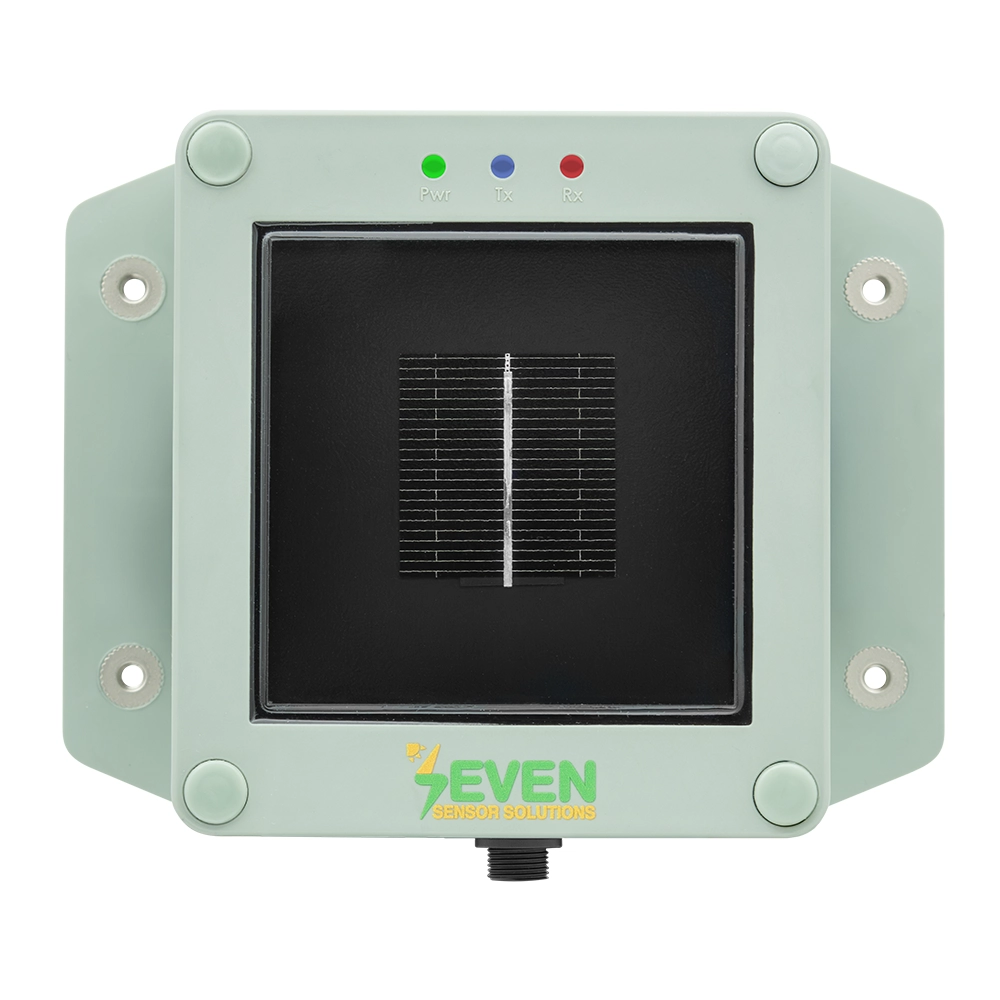

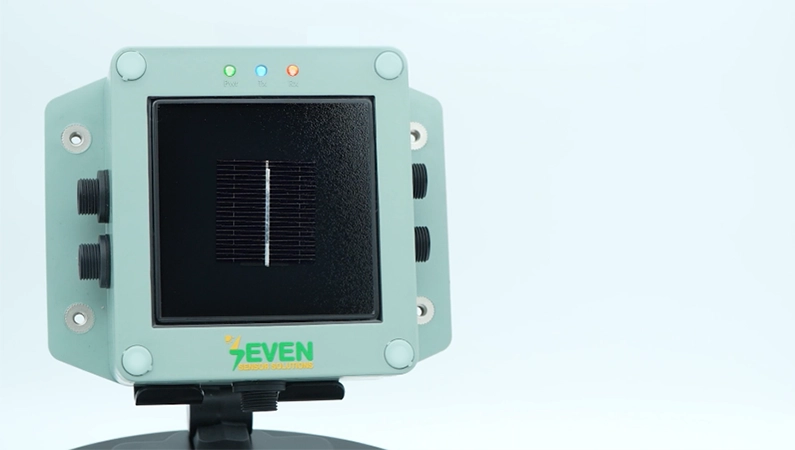

La caja cuenta con LEDs de diagnóstico.
LED de Encendido
Indica que el sensor es encendido de manera correcta. Cuando el voltaje de alimentación se encuentra dentro del rango de funcionamiento, normalmente 12 – 24 VDC, el LED se enciende, lo que permite rápida confirmación de que la conexión de alimentación es correcta.
Tx LED – Transmitir
Parpadea cuando el sensor envía datos mediante Modbus RTU. Este indicador ayuda a verificar que el sensor está transmitiendo información activamente al dispositivo maestro conectado, como un registrador de datos, un PLC o un sistema SCADA.
Rx – LED Recibir
Parpadea cuando el sensor recibe una solicitud Modbus válida. Esto resulta útil para verificar si el dispositivo maestro está consultando al sensor y si los parámetros de comunicación —como la velocidad en baudios, la dirección de esclavo y la configuración del protocolo— son correctos.
¿POR QUÉ ELEGIR EL SENSOR DE IRRADIANCIA AVANZADO 3S-IS+?
- Precisión de Clase A: compatible con IEC 61724-1, con una incertidumbre de menos de 1%. Cada sensor es calibrado con una celda de referencia calibrada en el Instituto ISFH en Alemania bajo un simulador solar Clase AAA.

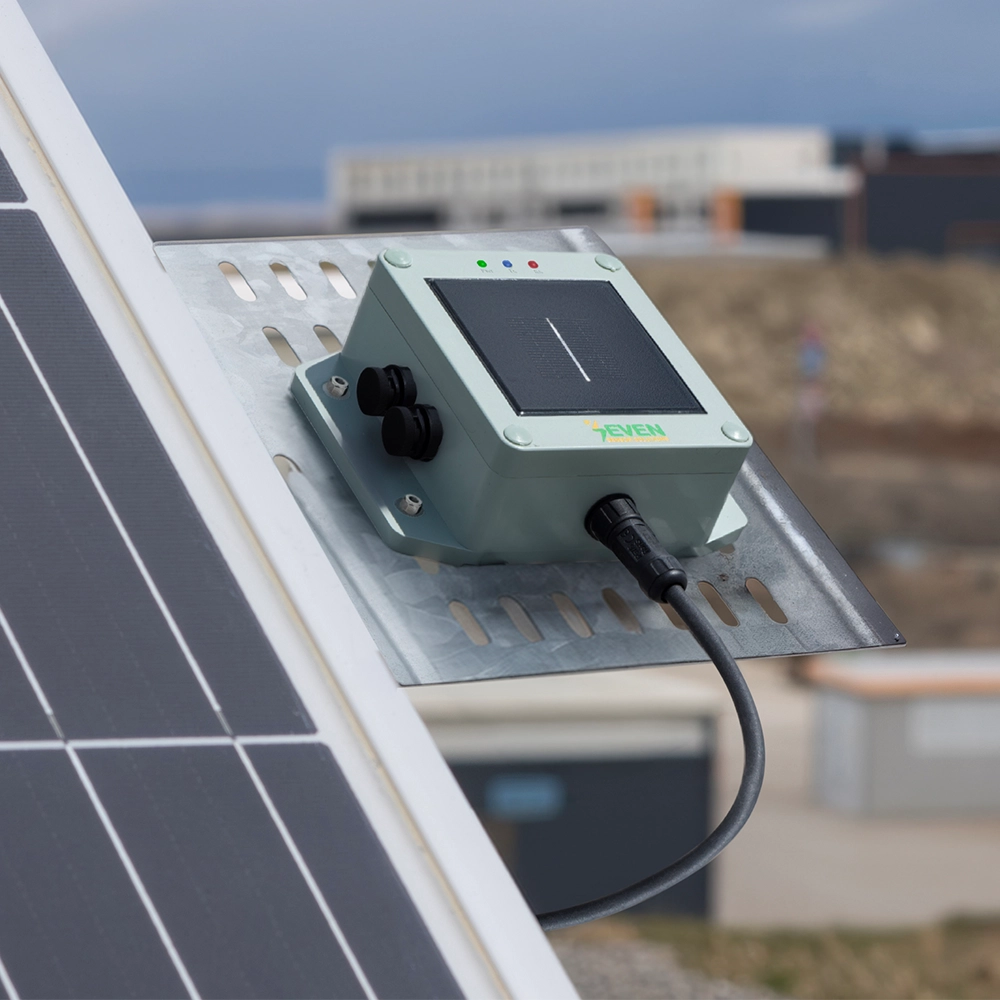

- Diseño modular: añadiendo sensores de temperatura del módulo, temperatura ambiente, presión, velocidad y dirección del viento a una única unidad principal, usted puede construir una estación meteorológica completa en el campo.
- Utiliza el mismo lenguaje del panel: la celda de referencia tiene una estructura similar a la de un panel FV y responde a la luz de la misma manera en que lo hacen los paneles.
- Salida rápida de datos: cuenta con un tiempo de respuesta de un segundo y puede ser reducido a 500 ms bajo solicitud del cliente.
- Conexión múltiple sencilla: gracias a la resistencia de terminación que puede ser encendida o apagada usando el GUI, usted puede establecer conexiones margarita sin hardware adicional.
- Diseñado para uso en campo: la carcasa de ASA resistente a los rayos UV y reforzada con fibra de vidrio, junto con el cable de PUR resistente a los rayos UV, soportan condiciones exteriores extremas.
- Confiabilidad duradera: cuenta con conformidad SunSpec, aislamiento galvánico, actualizaciones de software gratuitas y una garantía de 5 años.

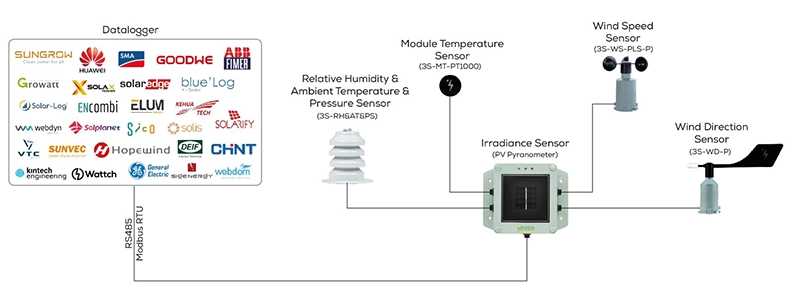

MODELOS DISPONIBLES DEL SENSOR DE IRRADIANCIA AVANZADO 3S-IS +
Todos los modelos a continuación son compatibles con IEC 61724-1:2021 Clase A, están calibrados en fábrica y cuentan con la misma construcción duradera. fabricados con la misma construcción duradera. La única diferencia es el número y el tipo de sensores externos que pueden ser conectados vía RS485 Modbus RTU.
Nota: la clase IP54 de protección puede presentar un riesgo en términos de sellado en sistemas de seguimiento y medición de irradiancia en la parte posterior. Se recomienda IP68 para sistemas con movimiento en ángulos altos. Evalúe la selección de la clase de protección de acuerdo a sus necesidades en el sitio.
| Modelo | Comunicación | Incertidumbre | Opciones de Sensores Externos |
| 3S-IS+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | No puede ser conectado un sensor externo |
| 3S-IS-1+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura ambiente O sensor de temperatura de módulo |
| 3S-IS-2+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura ambiente O sensor de temperatura de módulo, sensor de velocidad del viento |
| 3S-IS-2T+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura ambiente, sensor de temperatura de módulo |
| 3S-IS -3+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura ambiente, sensor de temperatura de módulo, sensor de velocidad del viento |
| 3S-IS-4+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura ambiente, sensor de temperatura de módulo, sensor de velocidad del viento o sensor de dirección del viento O sensor de humedad relativa |
| 3S-IS-5+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura de módulo, sensor de velocidad del viento, sensor de dirección del viento, sensor de humedad relativa y temperatura ambiente |
| 3S-IS-6+ | RS485 Modbus RTU | ≤1%, de acuerdo a la norma IEC61724-1 Clase A | sensor de temperatura de módulo, sensor de velocidad del viento, sensor de dirección del viento, sensor de humedad relativa, temperatura ambiente y presión |
¿CUÁL ES LA DIFERENCIA ENTRE 3S-IS+ Y 3S-IS?
Ambos modelos comparten el mismo motor de medición. Ambos cumplen con la norma IEC 61724-1 Clase A, presentan incertidumbres inferiores al 1 % y utilizan la misma comunicación Modbus RTU. Por lo tanto, puede elegir entre ambos sin comprometer la precisión. La diferencia radica en algunos detalles.
| Característica | 3S-IS+ | 3S-IS |
| LEDs de Diagnóstico | Sí (encendido, Tx, Tr) | No |
| Dimensiones del Recinto | 135 x 105 x 50 mm | 140 x 110 x 42 mm |
| Consumo de Energía | Normalmente 21 mA, máximo 30 mA en 24 V DC en 25°C | 30 mA – 60 mA máx. en 24 V DC |
| Material de Cubierta | ASA | Aluminio |
PREGUNTAS FRECUENTES
¿Con qué marcas de registradores de datos son compatibles los sensores avanzados de irradiancia de SEVEN?
Los sensores de irradiancia de SEVEN son compatibles con una amplia gama de marcas conocidas de registradores de datos, incluyendo:
- ABB
- Blue’Log
- Chint
- DEIF
- Elum
- ENcombi
- Fimer
- General Electric
- GoodWe
- Growatt
- Hopewind
- Huawei
- Kehua Tech
- Sico
- Sigenergy
- SMA
- Solplanet
- SolarEdge
- Solar-Log
- SolaX Power
- Solis
- Sungrow
- SUNVEC
- Wattch MET
- Webdom
- Webdyn
¿Qué mide exactamente el 3S-IS+?
Mide la irradiancia (W/m²) y temperatura de la celda interna. Los sensores externos pueden ser usados para agregar temperatura de módulo, temperatura ambiente, dirección y velocidad del viento, humedad relativa y presión.
¿Cuál es la incertidumbre del sensor de irradiancia avanzado 3S-IS+?
La incertidumbre es ≤ 1% y cumple con la norma IEC 61724-1 Clase A.
¿Cumple el sensor de irradiancia avanzado con la Clase A?
Sí, a excepción del sensor de irradiancia de bajo coste, todos los modelos de sensor de irradiancia de SEVEN son Clase A de acuerdo a las normas IEC.
¿Cómo son calibrados los sensores de irradiancia avanzados?
Cada sensor se calibra bajo un simulador solar Clase AAA de acuerdo a las normas IEC 60904-2 e IEC 60904-4, utilizando una celda de referencia calibrada por ISFH en Alemania.
¿Con qué frecuencia debo recalibrar el sensor de irradiancia avanzado?
Se recomienda la recalibración cada 2 años según las normas IEC para mayor precisión.
¿Dónde puedo recalibrar el sensor de irradiancia avanzado?
SEVEN Sensor brinda servicios de calibración en sus instalaciones. La calibración se realiza utilizando un simulador solar de clase AAA, conforme a las normas IEC 60904-2 e IEC 60904-4, tomando como referencia una celda de calibración certificada por el instituto ISFH de Alemania.
Asimismo, ofrecemos una interfaz intuitiva que permite a los usuarios recalibrar los sensores en su propio país e introducir los nuevos valores de calibración en el sistema.
También ofrecemos soluciones integrales para laboratorios de calibración, diseñando y poniendo en marcha laboratorios de calibración, tanto en interiores como al aire libre, adaptados a las necesidades de los clientes. Nuestro servicio integral abarca el diseño del sistema, la selección de equipos, la instalación, la integración de software, la puesta en marcha y la formación práctica, lo que permite a los clientes realizar sus propias calibraciones de acuerdo con las normas internacionales.
¿Son Clase A los sensores de irradiancia avanzados?
Sí, todos los modelos del sensor de irradiancia avanzada de SEVEN — 3S-IS+, 3S-IS-1+, 3S-IS-2+, 3S-IS-2T+, 3S-IS-3+, 3S-IS-4+, 3S-IS-5+, y 3S-IS-6+ — son Clase A de acuerdo a las normas IEC.
¿Se puede conectar el sensor de irradiancia avanzado directamente a mi sistema SCADA?
Sí. Si su sistema es compatible con RS485 / Modbus RTU, el sensor es totalmente compatible.
¿Viene con cable el sensor de irradiancia avanzado?
Sí. Cada producto incluye un cable PUR de 3m resistente a la intemperie y a los rayos UV. El cable cuenta con una estructura de 6 cables trenzados incluyendo conexión a tierra para datos y alimentación. Hay diferentes longitudes disponibles bajo pedido.
¿Qué fuente de energía necesita el sensor de irradiancia avanzado?
Opera con 12 – 30 V DC; recomendamos 24 V.
¿Cuál es el precio del sensor de irradiancia avanzado?
Dependiendo del modelo y de los accesorios adicionales, el precio de la serie 3S-IS+ oscila entre 200 y 600 EUR. Póngase en contacto con nosotros para obtener un precio exacto.
¿Cuáles son los tiempos de entrega para el sensor de irradiancia avanzado?
El plazo de entrega varía según la cantidad del pedido. Los pedidos pequeños se envían en un plazo aproximado de 3 a 5 días, mientras que los pedidos de gran volumen (100 unidades) se envían en aprox. 4 a 6 semanas.
¿Cuál es el periodo de garantía del sensor de irradiancia avanzado de SEVEN?
El periodo es de 5 años.
