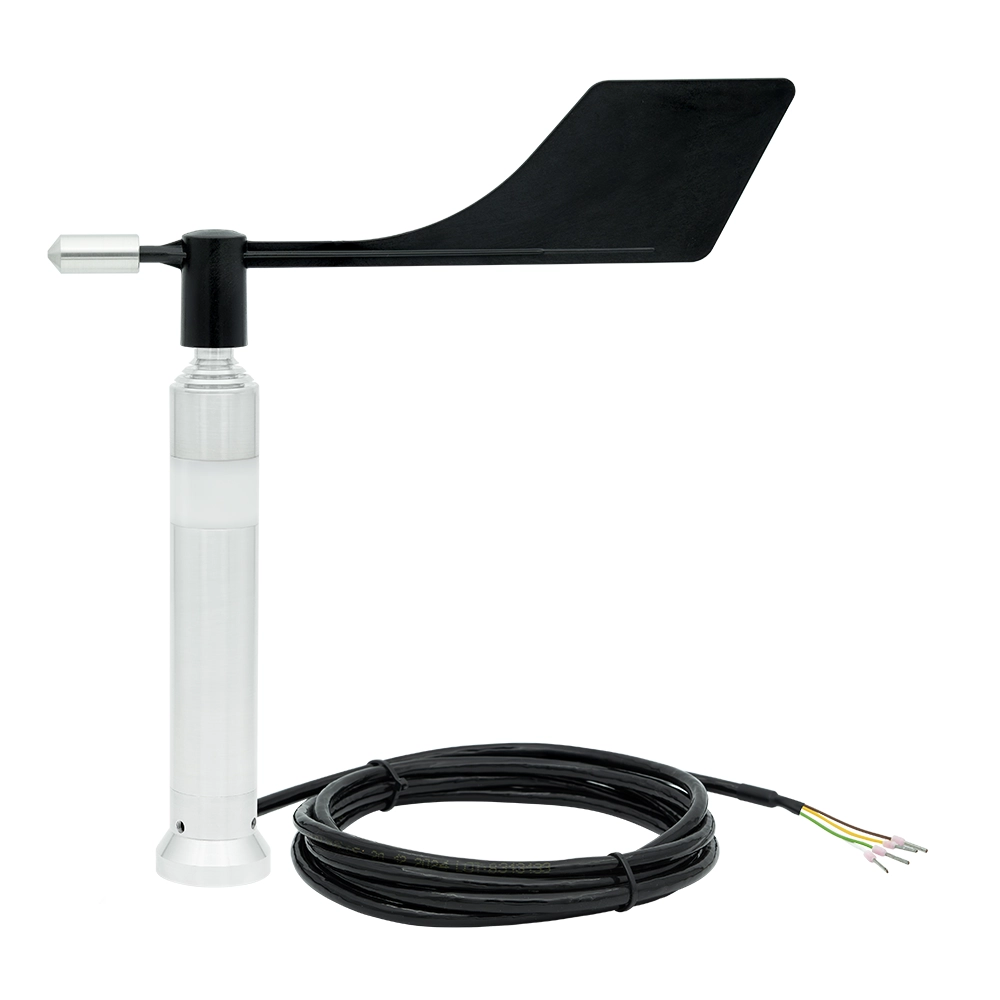

Sensor Calefactado de Dirección del Viento con Salida Modbus – 3S-WD-MB-H
El Sensor Calefactado de Dirección del Viento con Salida Modbus (3S-WD-MB-H) es un dispositivo resistente utilizado para medir la dirección horizontal del viento diseñado para el correcto funcionamiento en condiciones frías, con hielo y humedad. La dirección del viento es detectada por un sensor de posición con efecto Hall y medida en grados (0 a 359.9°). Los datos de dirección del viento son proporcionados como señal digital RS-485 Modbus RTU, apto para conexión en tiempo real a sistemas SCADA, PLC y procesadores de datos. El sensor tiene un calentador integrado para prevenir congelamiento, permitiendo su funcionamiento cuando las paletas de viento convencionales se detienen.
ESPECIFICACIONES TÉCNICAS DEL SENSOR DE DIRECCIÓN DEL VIENTO CON CALEFACCIÓN Y SALIDA MODBUS
| Código de Artículo | 3S-WD-MB-H |
| Tipo de Sensor | sensor de posición con efecto Hall accionado por paletas |
| Rango de Medición | 0-359,9° |
| Precisión | ±1% del valor de medición |
| Resolución | 0.1°C |
| Umbral | 1 m/s |
| Salida de Datos | RS485 hasta 38400 Baud |
| Protocolo de Comunicación | Modbus RTU |
| Características y Longitud del Cable | 18 a 30 V DC (se recomiendan 24 V DC) |
| Espectro de Temperatura de Funcionamiento | Típicamente en 24 V DC: Calentamiento encendido: 1A Calentamiento apagado: 53 mA |
| Características y Longitud del Cable | Cable LI2Y(st) C11Y de 1 m 3x2x0,22 mm², resistente a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | -40°C … +85°C |
| Dimensiones | Ø 265 mm x 285 mm |
| Dimensiones de la Caja | 80 mm x 82 mm x 55 mm (An x L x Al) |
| Peso | 0.34 kg |
| Clasificación IP | IP 54 |
| Material de la Cubierta | Aluminio y Poliamida |
| Material de la Veleta | P6GF20 |
| Método de Montaje | Montaje en Tubería o Suelo |
| Norma | Compatible con IEC 61724-1:2021 |
| Espectro de Calefacción | Luz azul: 10°C < calor de aluminio interno (°C) < 20°C (Calefacción apagada) Luz roja: desde calor de aluminio interno (°C) ≤ 10°C (Calefacción encendida), hasta calor de aluminio interno (°C) ≥ 20°C (Calefacción apagada) |
¿CUÁL ES LA VENTAJA DE USAR EL SENSOR DE DIRECCIÓN DEL VIENTO CALEFACTADO EN LUGAR DE UNO SIN CALEFACCIÓN?
Un sensor de dirección del viento simple puede no funcionar bien si en la veleta o partes móviles del sensor se encuentran formas de hielo o nieve, causando pérdidas de datos meteorológicos, falsas alarmas o mantenimiento más frecuente debido al congelamiento.
Para poder funcionar correctamente en este tipo de ambientes, el 3S-WD-MB-H está diseñado con un sistema de calefacción que está controlado por un sensor de temperatura integrado en la estructura del sensor. Esto ayudará a prevenir que el sensor se congele y asegurará que la dirección del viento pueda ser medida.
¿CUÁLES SON LAS VENTAJAS CLAVE DEL 3S-WD-MB-H?
El sensor calefactado de dirección del viento presenta varias ventajas, incluyendo:
- Puede trabajar correctamente en condiciones de clima gélido gracias al soporte de calefacción automático.
- La comunicación digital Modbus RTU por medio de RS-485 permite la transmisión de datos a distancia con cables largos en áreas industriales
- Compatible con IEC 61724-1:2021, lo que lo hace apto para aplicaciones monitorización solar y aplicaciones meteorológicas profesionales
- Puede ser instalado fácilmente en tuberías o suelo
- Cuenta con indicaciones visuales de estado con el comportamiento de la luz del calentamiento o estado, esto se muestra en los esquemas de la ficha técnica.
¿CÓMO FUNCIONA EL SENSOR DE DIRECCIÓN DEL VIENTO CON CALEFACCIÓN?
El sensor utiliza una veleta de viento para seguir la dirección del viento. Adentro del dispositivo, un sensor de posición efecto Hall detecta el ángulo de la veleta y lo convierte en una señal eléctrica que muestra la dirección en grados. Luego, este valor es transmitido digitalmente con Modbus RTU vía RS-485, para que el dispositivo conectado pueda leer la dirección del viento correctamente.
Lo que hace que este sensor sea diferente es la calefacción. El sensor revisa las condiciones de temperatura interna y controla la calefacción de acuerdo a los límites definidos. El sistema de calefacción está agregado para reducir problemas causados por congelamiento y también reducir la necesidad de descongelamiento manual.
¿CÓMO FUNCIONA LA CALEFACCIÓN?

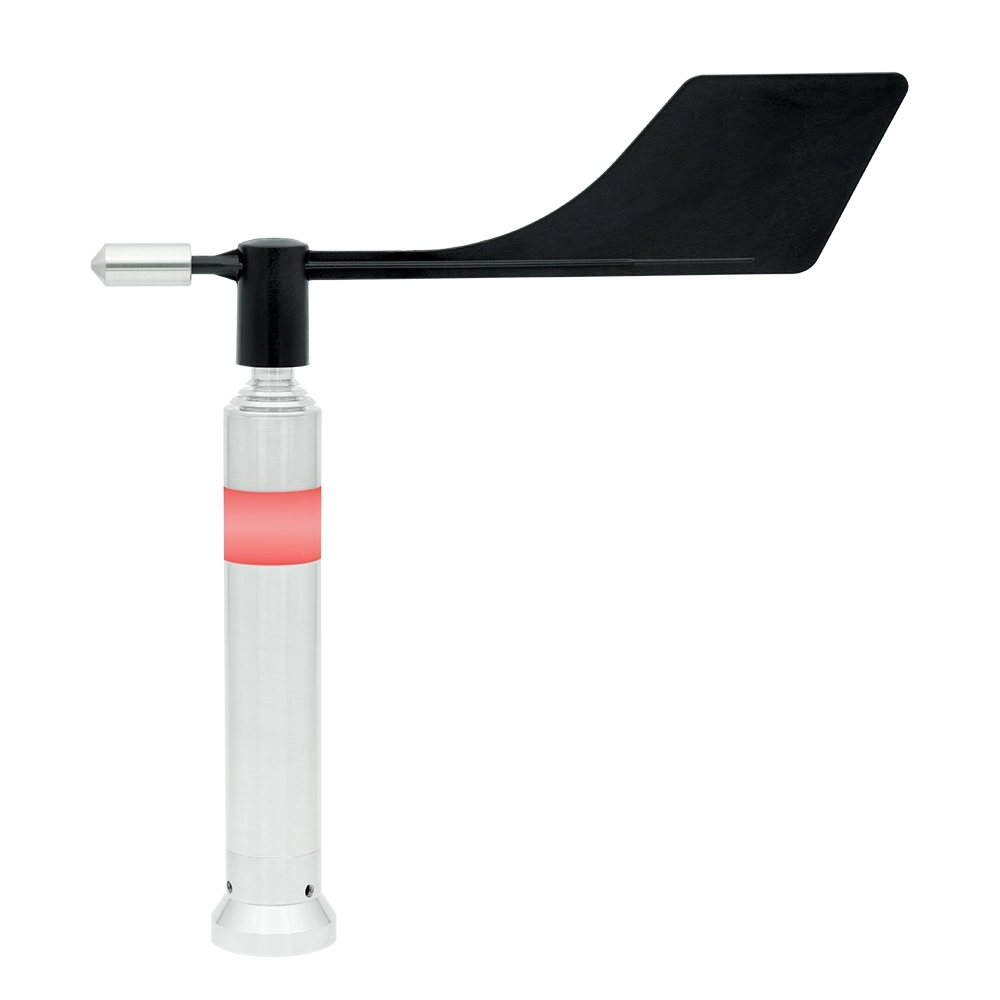

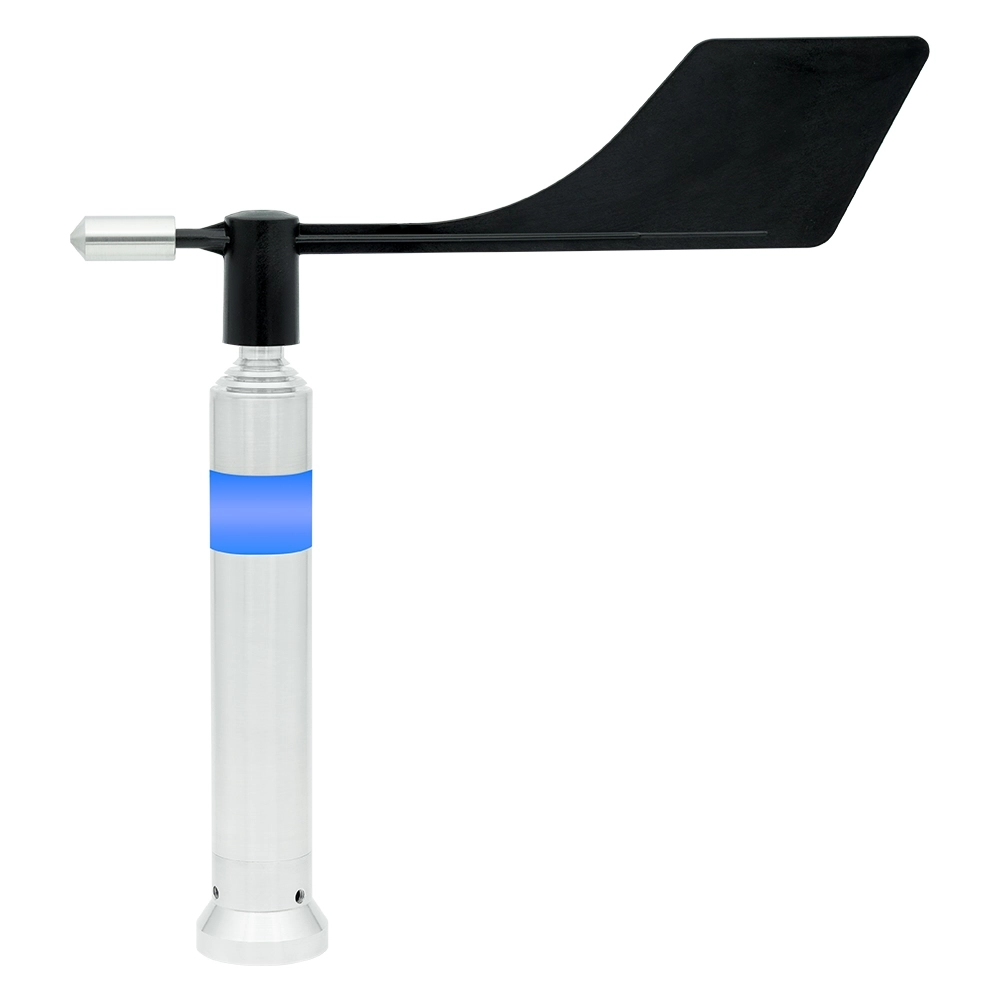

El sensor monitoriza continuamente la temperatura de aluminio interna para controlar la función de calentamiento de manera automática. Cuando la temperatura de aluminio interna es de 10°C o menor, la luz roja y la función de calentamiento se encienden. Cuando la temperatura llega a los 20°C o más, el calentamiento se detiene y se enciende la luz azul. Entre 10°C y 20 °C, la luz azul está encendida y la calefacción apagada.
El control automático de temperatura ayuda a proteger el sensor contra congelamiento y proporciona un funcionamiento confiable y continuo en condiciones de baja temperatura.
¿DÓNDE SE USA COMÚNMENTE EL 3S-WD-MB-H?
El sensor calefactado de dirección del viento es una buena opción para sitios donde los datos del viendo deben mantenerse disponibles durante invierno o condiciones meteorológicas severas. Algunas áreas de aplicación comunes son:
- Sitios de monitorización en montañas o a gran altitud
- Estaciones meteorológicas en climas gélidos
- Proyectos de monitorización ambiental
- Instalaciones industriales expuestas a congelamiento o nieve
¿CÓMO INSTALAR EL 3S-WD-MB-H?
Las instrucciones para instalación pueden ser diferentes dependiendo del proyecto, pero los pasos generales son simples:
- Monte el sensor en una estructura de tubería o suelo apropiado
- Ubíquelo en un lugar abierto, lejos de objetos o estructuras que puedan afectar el flujo del viento
- Debe alinear el sensor correctamente de acuerdo a la dirección de referencia del sitio
- Conecte la fuente de alimentación y las líneas de comunicación RS-485 de acuerdo al plan de cableado Modbus
- Durante la puesta en marcha, revise la comunicación y revise las indicaciones de estado
¿QUÉ MANTENIMIENTO ES NECESARIO PARA EL SENSOR?
Una ventaja práctica del funcionamiento con efecto Hall es que hay menos deterioro mecánico en comparación con otros modelos. En operaciones normales, el mantenimiento está normalmente limitado a:
- Inspección visual periódica
- Revisar condiciones de cable y estabilidad del montaje
- Asegurarse de que la veleta pueda moverse libremente
- Revisar el estado de comunicación y calefacción en condiciones de clima frío
Para instalaciones meteorológicas o FV críticas, la inspección anual es una práctica de mantenimiento razonable. En ambientes con climas más fríos, se necesitan revisiones más frecuentes.
TABLA DE RESUMEN: ¿POR QUÉ ESTE MODELO SOBRESALE?
El sensor de velocidad del viento con calefacción se diferencia por su funcionamiento correcto en condiciones meteorológicas muy frías, lo que contribuye a mantener las mediciones de dirección del viento incluso en ambientes fríos y congelados.
| Función | Ventaja |
| Calentamiento Automático | ayuda a prevenir pérdidas de datos relacionadas con congelamiento |
| Sensor con Efecto Hall | detección de dirección del viento estable y con poco deterioro |
| Modbus RTU por medio de RS485 | comunicación a larga distancia con fácil integración y confiable |
| Espectro de 0 a 359.9° | cobertura completa de la dirección del viento |
| Resolución 0.1° | medición direccional de alta precisión |
| Compatible con IEC 61724-1:2021 | apto para monitorización profesional FV |
| Estructura de aluminio + poliamida | estructura duradera para uso al aire libre |
PREGUNTAS FRECUENTES
¿Cuál es el espectro de medición del 3S-WD-MB-H?
El sensor mide la dirección horizontal del viento desde 0 a 359.9°
¿Qué salida utiliza el sensor de dirección del viento con calefacción?
Se comunica con Modbus RTU a través de RS485 y soporta una velocidad en baudios de hasta 38400.
¿Cómo inicia la función de calefacción?
La calefacción empieza cuando la temperatura de aluminio interna es 10°C o menos. Se detiene cuando la temperatura llega a 20°C o más.
¿Se puede utilizar el sensor en áreas con congelamiento?
Sí. El sensor fue especialmente hecho para condiciones con frío y hielo. El sistema de calefacción trabaja mejor bajo estas condiciones.
¿A qué sistemas puede ser conectado el sensor calefactado de dirección del viendo?
Puede ser conectado a sistemas SCADA, PLC, procesadores de datos y otros sistemas compatibles con Modbus.
¿Qué fuente de energía necesita el sensor 3S-WD-MB-H?
El sensor funciona con una fuente de poder de 18 a 30 V DC. Se recomiendan 24 V DC.
¿El sensor calefactado de dirección del viento es compatible con IEC 61724-1:2021?
Sí, el sensor cumple con la normativa IEC 61724-1:2021.
¿Cuál es la clasificación IP del sensor calefactado de dirección del viento 3S-WD-MB-H?
El sensor tiene clasificación IP54.
