Sensor de Irradiancia con Orientación Múltiple – 3S-4IS
El sensor de irradiancia con orientación múltiple 3S-4IS se ha desarrollado para plantas fotovoltaicas con tres o cuatro orientaciones diferentes. Permite realizar cálculos precisos del índice de rendimiento (PR) al generar un único valor de irradiancia efectiva basado en el número de paneles instalados en cada dirección. El número de paneles se configura para cada orientación, lo que permite que el sensor refleje la distribución real de la planta. Los números de paneles para cada orientación se introducen a través de la herramienta de configuración del 3S-4IS. A partir de estos datos, el sistema calcula la irradiancia efectiva total y la temperatura efectiva total de los módulos, y los transmite al registrador de datos a través de Modbus RTU, lo que permite a los sistemas de monitorización calcular correctamente el índice de rendimiento (PR) en instalaciones fotovoltaicas con múltiples orientaciones.
ESPECIFICACIONES TÉCNICAS DEL SENSOR DE IRRADIANCIA CON ORIENTACIÓN MÚLTIPLE
| Código de Artículo | 3S-4IS |
| Caja Electrónica | |
| Sensores Conectados | Cuatro Sensores de Irradiancia (3S-IS-Mv) Cuatro Sensores de Temperatura de Módulo (3S-MT-PT1000) Sensor de Temperatura Ambiente (3S-AT-PT1000) Sensor de Velocidad del Viento (3S-WS-PLS) Sensor de Dirección del Viento (3S-WD) |
| Salida de Datos | RS485 hasta 38400 Baud |
| Protocolo de Comunicación | Modbus RTU |
| Tasa de Producción | 1/s |
| Temperatura de Funcionamiento | -40°C a +85°C |
| Material de la Caja | ABS |
| Dimensiones de la Caja | 211 mm x 123 mm x 60 mm (largo x ancho x alto) |
| Peso de la Caja | 450 gr |
| Clasificación IP de la Caja | IP67 |
| Alimentación | 12 a 30 V DC |
| Consumo de Energía | 40 mA max @24 VDC |
| Conexión Eléctrica | Cable LIYYC11Y PUR de 3 m, resistente a los rayos UV y a la intemperie |
| Aislamiento Galvánico | 1000 V entre la fuente de alimentación y bus RS485 |
| Sensores de Irradiancia (3S-IS-mV) | |
| Celda de Referencia | Silicio Monocristalino (31 mm x 31 mm) |
| Shunt de Corriente | Resistor shunt de alta precisión soldado directamente a los terminales de la celda |
| Rango de Irradiancia | 0 – 1600 W/m² |
| Incertidumbre | ≤1%, (menos de 2%, según el estándar IEC 61724-1 Clase A) |
| Resolución | 0.1 W/m², (menos de 1W/m² según el estándar IEC 61724-1 Clase A) |
| Tiempo de Respuesta | 1 seg. (menos de 3 seg. según el estándar IEC 61724-1 Clase A) |
| Desviación | Muy pequeña de <0.3% / año |
| Campo de Visión | Mayor a 160°; según el estándar IEC 61724-1 Clase A |
| Ángulo de Inclinación/Azimut | 0°- 0° , ≤ 1°; según el estándar IEC 61724-1 Clase A |
| Salida de Datos | Señal mV |
| Tipo de Sensor de Temperatura de Celda | PT1000 Clase A de acuerdo a la norma EN 60751 |
| Dimensiones de la Caja | 140 mm x 110 mm x 42 mm (ancho x largo x alto) |
| Peso | 260 gr |
| Clasificación IP | IP54 (IP68 opcional) |
| Material de la Caja del Sensor | Aluminio |
| Norma | IEC 61724-1:2021 e IEC 60904 |
| Calibración | Cada sensor se calibra en un simulador solar de clase AAA según las normas IEC 60904-2 e IEC 60904-4 utilizando una celda de referencia calibrada por ISFH en Alemania. |
¿Por qué las plantas de orientación múltiple necesitan la irradiancia efectiva total?
Muchos emplazamientos ya no están orientados en una única dirección. Ejemplos habituales:
- techos industriales con fachadas orientadas al este, oeste o sur
- parques en suelo ampliados por fases con azimuts o inclinaciones mixtas
- cobertizos para coches y marquesinas con varios planos
- emplazamientos con diferentes bloques de seguimiento o islas de inclinación fija
En estas configuraciones, cada subconjunto recibe una irradiancia del plano de matriz (POA) diferente a distintas horas del día. Si el rendimiento (performance ratio) se calcula utilizando un solo sensor de POA, la «entrada solar» no se ajusta a la planta real.
3S-4IS evita esto midiendo cada plano de POA por separado y creando luego un valor de irradiancia efectivo que representa todo el campo en función de la distribución de la orientación de la planta.
¿CÓMO FUNCIONA EL 3S-4IS?
Los modelos 3S-4IS y 3S-3IS están diseñados para plantas fotovoltaicas en las que los módulos están orientados en tres o cuatro direcciones diferentes. Cada sensor de irradiancia se instala en el mismo plano que los paneles, por lo que el sistema mide por separado la irradiancia real en el plano del campo fotovoltaico para cada orientación.

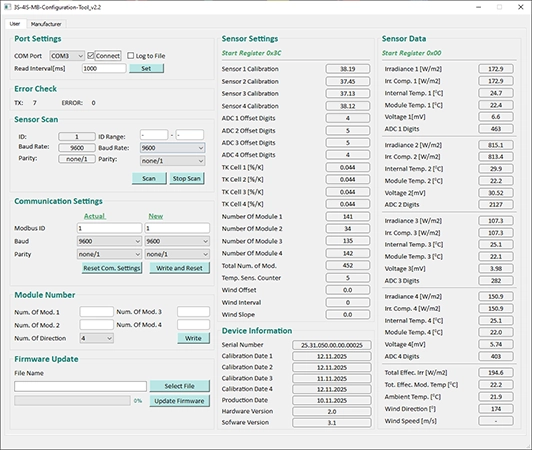

Durante la puesta en marcha, se introduce el número de paneles para cada dirección mediante la herramienta de configuración del 3S-4IS. A continuación, la caja electrónica combina las lecturas individuales de la irradiancia POA en un único valor de Irradiancia Efectiva Compensada Total que representa toda la planta, basándose en su disposición real. El mismo cálculo se realiza también con la temperatura de los módulos, lo que le permite supervisar la temperatura efectiva total de los módulos.
Todas las mediciones por orientación y los valores efectivos totales se envían a su registrador de datos a través de RS-485 Modbus RTU, de modo que su sistema de monitorización pueda calcular correctamente el PR sin necesidad de realizar promedios manuales ni scripts adicionales.
¿QUÉ PUEDE MEDIR EL SENSOR DE IRRADIANCIA CON ORIENTACIÓN MÚLTIPLE 3S-4IS?
El 3S-4IS transmite tanto los valores por orientación como los valores efectivos a nivel de la planta.
Entre los datos típicos medidos o derivados se incluyen:
- Irradiancia POA y temperatura interna de la celda para cada orientación (hasta 4 planos)
- Irradiancia efectiva total compensada por temperatura (entrada única por planta para PR)
- Temperatura del módulo por orientación (si hay sensores de temperatura del módulo conectados)
- Temperatura efectiva total del módulo
- Temperatura ambiente
- Velocidad del viento
- Dirección del viento
Todos los valores se transmiten a través de RS-485 Modbus RTU (compatible con SunSpec).
¿CUÁLES SON LAS CARACTERÍSTICAS CLAVE DEL SENSOR DE IRRADIANCIA CON ORIENTACIÓN MÚLTIPLE?
El sensor de irradiancia con orientación múltiple de SEVEN está diseñado para ofrecer mediciones fiables de la irradiancia en el plano de matriz (POA), con una instalación sencilla y una integración perfecta.
- Distribución de PR (índice de rendimiento) que se ajusta a la disposición real de la planta: especialmente importante para las pruebas de rendimiento contractuales y la evaluación comparativa a largo plazo.
- Puesta en marcha sencilla: basta con introducir una vez el número de paneles por dirección a través de la herramienta de configuración. No se requieren scripts externos de promediado.
- Una sola línea de comunicación para todos los sensores: cableado más limpio, menos nodos Modbus y menor riesgo de desviaciones en la integración a nivel de la instalación.
- Precisión conforme a la norma IEC: Diseñado para cumplir los requisitos de la norma IEC 61724-1:2021, Clase A, para la monitorización fotovoltaica.
- Rentable: Una solución alternativa a la división de la instalación en instalaciones independientes para cada orientación.
PREGUNTAS FRECUENTES
¿Con qué frecuencia se recomienda realizar la recalibración del sensor 3S-4IS?
Se recomienda la recalibración cada 2 años de acuerdo a las normas IEC para mayor precisión.
¿Qué sensores externos pueden ser conectados al sensor 3S-4IS?

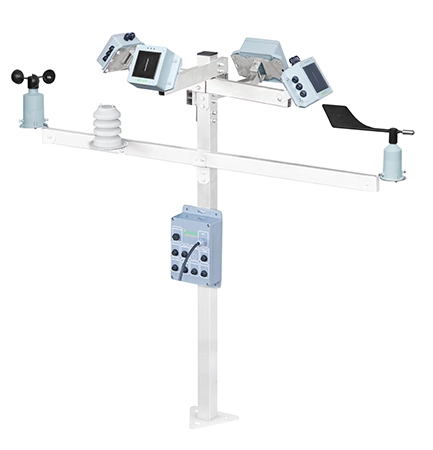

Un sensor 3S-4IS consiste de varios componentes, incluyendo:
- Electronic enclosure / controller
- Mounting structure (optional)
- Up to four irradiance sensors
- Up to four module temperature sensors can be connected
- One ambient temperature sensor can be connected
- One wind speed sensor can be connected
- One wind direction sensor can be connected

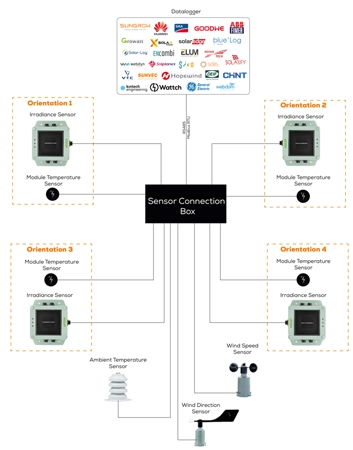

Cada sensor es conectado a la caja electrónica, permitiendo que el sistema tenga una sola salida de cable. Los datos medidos son transmitidos a unidades receptoras por medio de un protocolo Modbus RTU.
¿El sensor de irradiancia con orientación múltiple cuenta con un cable?
Sí, la caja electrónica se entrega con un cable PUR LIYYC11Y de 3 m, resistente a los rayos UV y a la intemperie. Además, cada sensor de irradiancia incluye su propio cable de 1 m.
¿Cuál es el precio del Sensor de Irradiancia con Orientación Múltiple 3S-4IS?
El precio oscila entre los 675 y los 1225 EUR.
¿El sensor de irradiancia con orientación múltiple es adecuado para desierto / sitios con altas temperaturas?
El rango de temperatura de funcionamiento es de −40°C a +85°C, con una caja de control IP67 sellada, por lo que está diseñada para ambientes FV críticos.
¿Cuáles son los tiempos de entrega del Sensor de Irradiancia con Orientación Múltiple?
Las órdenes pequeñas suelen ser entregadas en 2 – 3 semanas, mientras que las órdenes al por mayor (100 pzas.) suelen ser entregadas en un plazo de 8 – 10 semanas.
¿Cómo es el montaje del Sensor de Irradiancia con Orientación Múltiple?

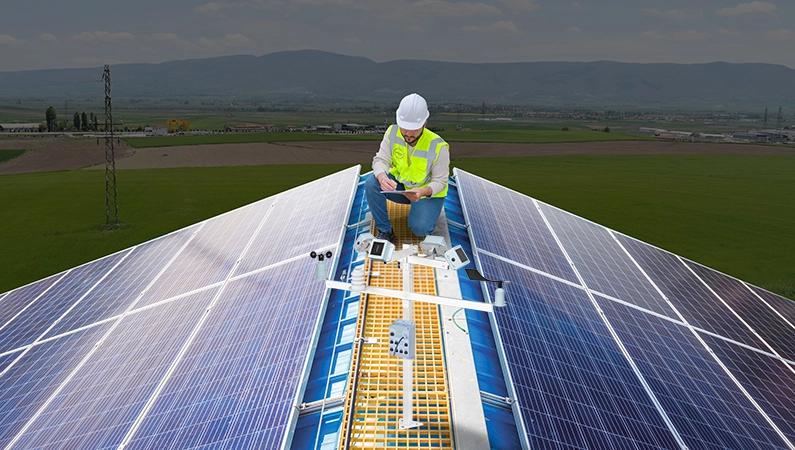

El sensor puede ser conectado directamente al lado de los paneles. SEVEN también ofrece una estructura de montaje especial que permite la conexión de todos los sensores y tiene una estructura compacta.
