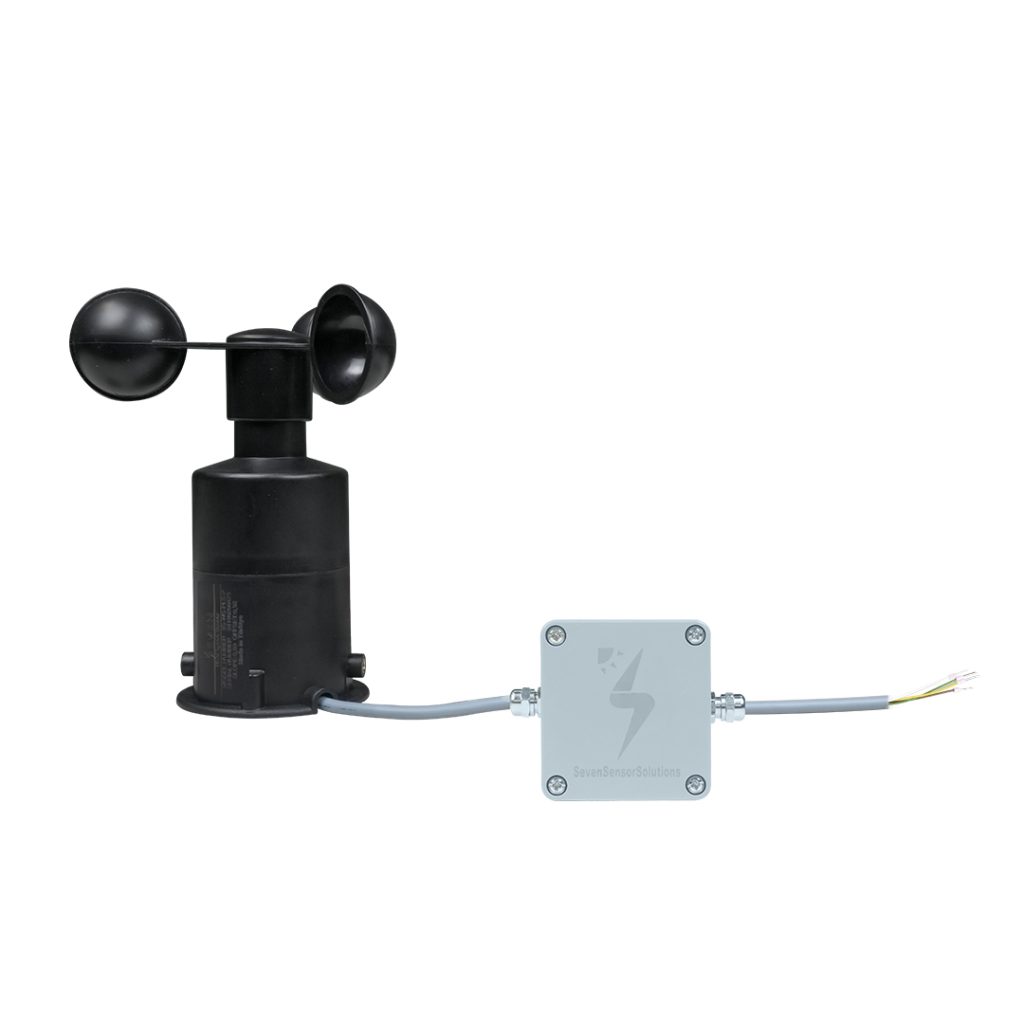

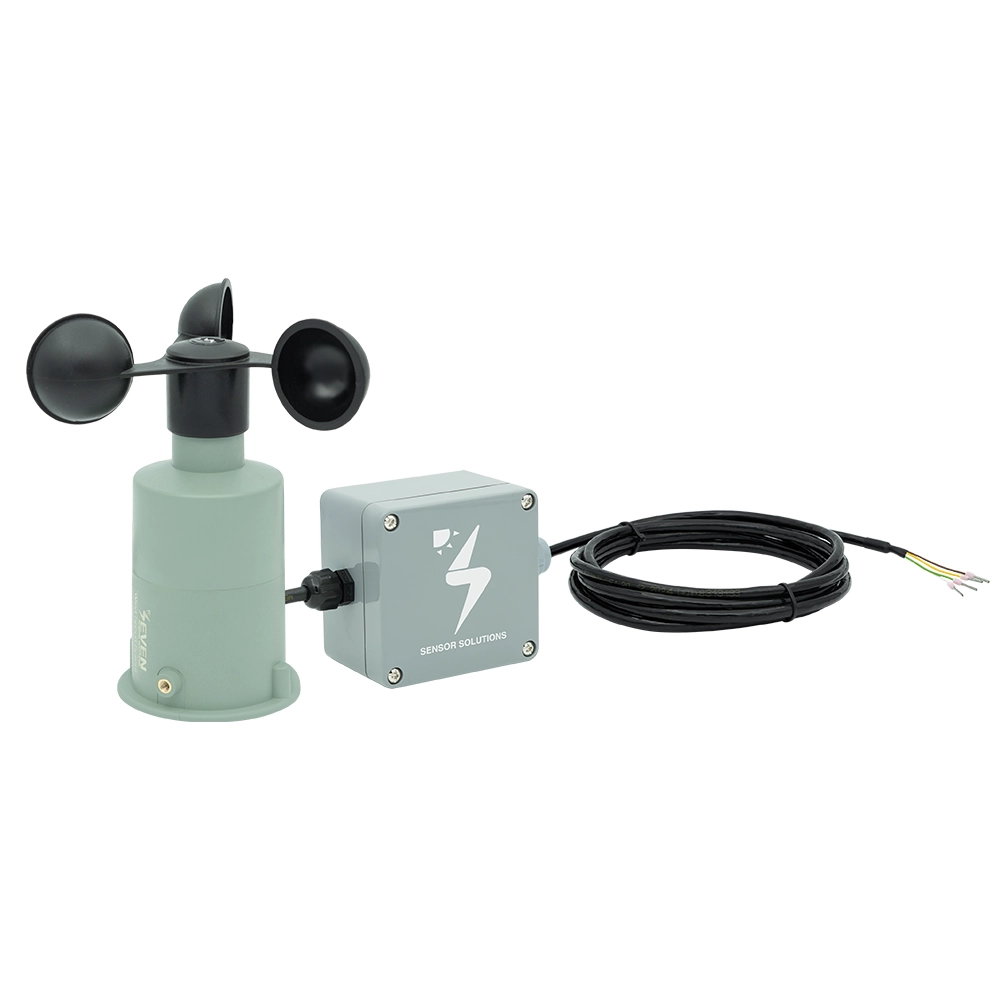

Sensor Plástico de Velocidad del Viento con Salida Analógica – 3S-WS-I-P
Este producto es un anemómetro de copa compacto hecho para plantas FV y otros usos de monitorización en exteriores en los cuales es necesario obtener datos de la velocidad del viento sin necesitar estructuras industriales de gran envergadura. Mide la velocidad horizontal del viento y envía una señal analógica 4-20mA, por lo que funciona con casi cualquier registrador de datos, Gateway, sistema PLC o SCADA que cuente con entrada analógica.
El sensor de velocidad del viento fue diseñado para medir la velocidad horizontal del viento, independientemente de la dirección del mismo. Su sistema de medición está basado en interruptor de lámina, activado por un imán giratorio conectado a las copas del anemómetro.
ESPECIFICACIONES TÉCNICAS DEL SENSOR Plástico de Velocidad del Viento con Salida Analógica
| Código de Artículo | 3S-WS-I-P |
| Tipo de Sensor | Anemómetro de Copa (interruptor de lámina) |
| Rango de Medición | 0.9 a 60 m/s |
| Precisión | Menos de 5 m/s 0.5 m/s y 10% de la lectura sobre 5 m/s |
| Resolución | 0.1 m/s |
| Umbral | 0.9 m/s |
| Velocidad de Supervivencia | 60 m/s |
| Salida de Datos | Analógica (4 – 20 mA) |
| Fuente de Alimentación | 12 a 30 V DC |
| Conexión Eléctrica | Cable PUR LIYYC11Y de 1m, resistente a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | -40°C to +85°C (libre de hielo) |
| Dimensiones | Ø 136 x 151 mm |
| Peso | 0.2 kg |
| Material de la Cubierta | ASA |
| Material de la Copa | ASA |
| Método de Montaje | Montaje en tubería o suelo |
| Norma | Compatible con IEC 61724-1:2021 |
¿QUÉ MIDE EL SENSOR Y CUÁL ES SU FUNCIÓN EN PLANTAS FOTOVOLTAICAS?
El modelo 3S-WS-I-P mide la velocidad horizontal del viento (m/s). En la monitorización de sistemas fotovoltaicos, la velocidad del viento es usada para:
- Entender los efectos del enfriamiento del módulo sobre la temperatura y funcionamiento
- Reportar eventos durante ráfagas fuertes de viento
- Mejorar el análisis de rendimiento junto con la irradiancia POA y la temperatura de módulo
Incluso una simple entrada de viento puede mejorar los diagnósticos del sitio, especialmente en climas calientes o lugares con cambios de temperatura frecuentes.
VENTAJAS DEL MODELO PLÁSTICO DE SENSOR DE VELOCIDAD DEL VIENTO CON SALIDA ANALÓGICA
Varios sitios FV necesitan datos sobre la velocidad del viento para monitorización compatible con IEC, pero no necesitan un anemómetro de metal costoso. Este modelo analógico de plástico es una buena opción si usted desea:
- Salida analógica 4 – 20 mA para compatibilidad universal
- Un sensor liviano y económico para estaciones meteorológicas estándar
- Un dispositivo fácil de sustituir en flotas con múltiples emplazamientos
Si su proyecto necesita una cubierta de aluminio para ambientes extremos o costeros, SEVEN también proporciona modelos con estructura de metal.
¿CÓMO FUNCIONA EL SENSOR PLÁSTICO DE VELOCIDAD DEL VIENTO 3S-WS-I-P?
El 3S-WS-I-P es un clásico anemómetro de copa. Cuando el viento fluye, giran las tres copas en la parte superior del sensor. Dentro del sensor, el interruptor de lámina detecta qué tan rápido están rotando las copas. La velocidad de rotación es proporcional a la velocidad real del viento.
Luego la señal se envía a la caja de transductores, la cual convierta los datos de rotación en una salida analógica de 4-20 mA. El registrador de datos o PLC lee esta señal de corriente y la traduce a velocidad del viento. En la práctica, las ráfagas de viento más fuertes hacen que las copas giren más rápido, el transductor aumenta la corriente de salida y su sistema de monitorización registra un valor más alto de velocidad del viento.
¿EN QUÉ SECTORES SE USA NORMALMENTE ESTE SENSOR?
Usted puede ver este modelo en las siguientes áreas:

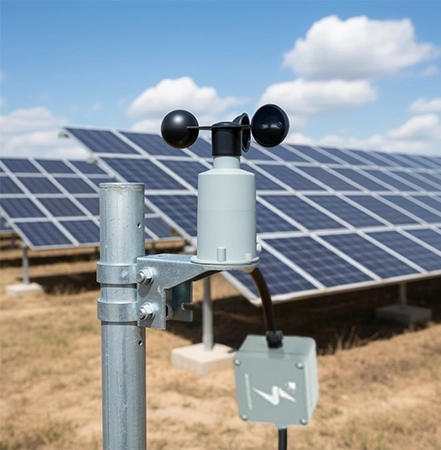

- Plantas fotovoltaicas en tejados, de nivel de utilidad o industrial y comercial (C&I) que practican la monitorización meteorológica según IEC 61724-1
- Estaciones meteorológicas compactas y redes medioambientales
- Sitios agrícolas o industriales que necesitan mediciones básicas de la velocidad del viento con salida analógica
PREGUNTAS FRECUENTES
¿Cumple este sensor con la normativa IEC 61724-1 para monitorización FV?
Sí. La familia de sensores plásticos de velocidad del viento está diseñada para cumplir con los requerimientos IEC 61724-1:2021 para estaciones meteorológicas.
¿Cómo son probados y calibrados los sensores?
Cada sensor es puesto a prueba y calibrado usando un túnel de viento de alta precisión en nuestra fábrica.
¿De cuánto es la precisión que ofrece el sensor?
La precisión depende de la velocidad del viento.
Para brisa muy suave por debajo de 5 m/s: los datos obtenidos son precisos entre ±0.5 m/s. Por ejemplo: si la velocidad real del viento es 3.0 m/s, la lectura del sensor estará entre 2.5 y 3.5 m/s.
Para vientos más fuertes que superan los 5 m/s: la precisión de la lectura es del ±10%. Por ejemplo: si el sensor proporciona un dato de 10 m/s, la velocidad real del viento puede estar entre los 9 y los 11 m/s. Si el sensor lee 20 m/s, el viento puede ser de 18 – 22 m/s.
¿Puede trabajar el sensor con mi registrador de datos o PLC?
Sí, solo debe conectar la salida analógica 4 – 20 mA (un buque de corriente estándar en la industria, donde 4 mA representa el valor medido mínimo y 20 mA representa el máximo) a la entrada analógica de su sistema SCADA, PLC o registrador de datos.
¿Cuál es el espectro de velocidades que mide el 3S-WS-I-P?
Mide velocidades entre 0.9 – 60 m/s.
¿El modelo plástico del sensor de velocidad del viento incluye un cable?
Sí. Este modelo se entrega con un cable resistente a la intemperie y a rayos UV para instalaciones en exteriores. El cable es PUR LIYYC11Y de 1 metro, pero se proporcionan otras longitudes si el cliente lo solicita.
¿Cuál es el periodo de garantía?
Los sensores de velocidad del viento de SEVEN cuentan con una garantía de 2 años para defectos de fábrica. Esta puede ser extendida si el cliente lo solicita.
¿Puedo usar este sensor para registrar ráfagas y eventos de viento fuerte?
Sí. Su registrador puede usar la señal de 4 – 20 mA a la frecuencia que usted elija para capturar el comportamiento de las ráfagas.
¿Cuál es el precio del 3S-WS-I-P?
El precio se encuentra entre los 110 – 200 EUR.
¿Cuánto tiempo suele tomar la entrega del sensor plástico para velocidad del viento?
Los tiempos de envío cambian según el volumen de la orden.
Órdenes pequeñas: aprox. 5 – 7 días
Órdenes al por mayor (100 piezas): aprox. 6 – 7 semanas
¿Cómo debe ser configurado el sensor?
Siga nuestras instrucciones paso a paso en el manual de usuario para la configuración de los sensores. SEVEN también ofrece un servicio de configuración remota si usted lo necesita.
