ESPECIFICACIONES TÉCNICAS DEL Sensor de Velocidad del Viento con Salida Modbus RTU

Código de Artículo	3S-WS-MB-A
Tipo de Sensor	anemómetro de copa (interruptor de lámina)
Rango de Medición	0.9 a 60 m/s
Precisión	menos de 5m/s 0.5m/s y 10% de lecturas sobre 5m/s
Resolución	0.1m/s
Umbral	0.9m/s
Velocidad de Supervivencia	60 m/s
Salida de Datos	Modbus RTU – RS485
Protocolo de Comunicación	Modbus RTU
Fuente de Alimentación	12 a 30 V DC
Longitud y Características del Cable	Cable PUR LIYYC11Y de 1m resistente a la intemperie y a rayos UV
Espectro de Temperatura de Funcionamiento	-40°C a +85°C (libre de hielo )
Dimensiones	Ø 180 x 145 mm
Dimensiones de la Caja del Transductor	82 x 80 x 55 mm (L x An x Al)
Peso	0.34 kg
Material de la Cubierta	Aluminio Anodizado
Material de la Copa	ASA
Método de Montaje	Montaje en tubería o en suelo
Norma	Compatible con la norma IEC 61724-1:2021

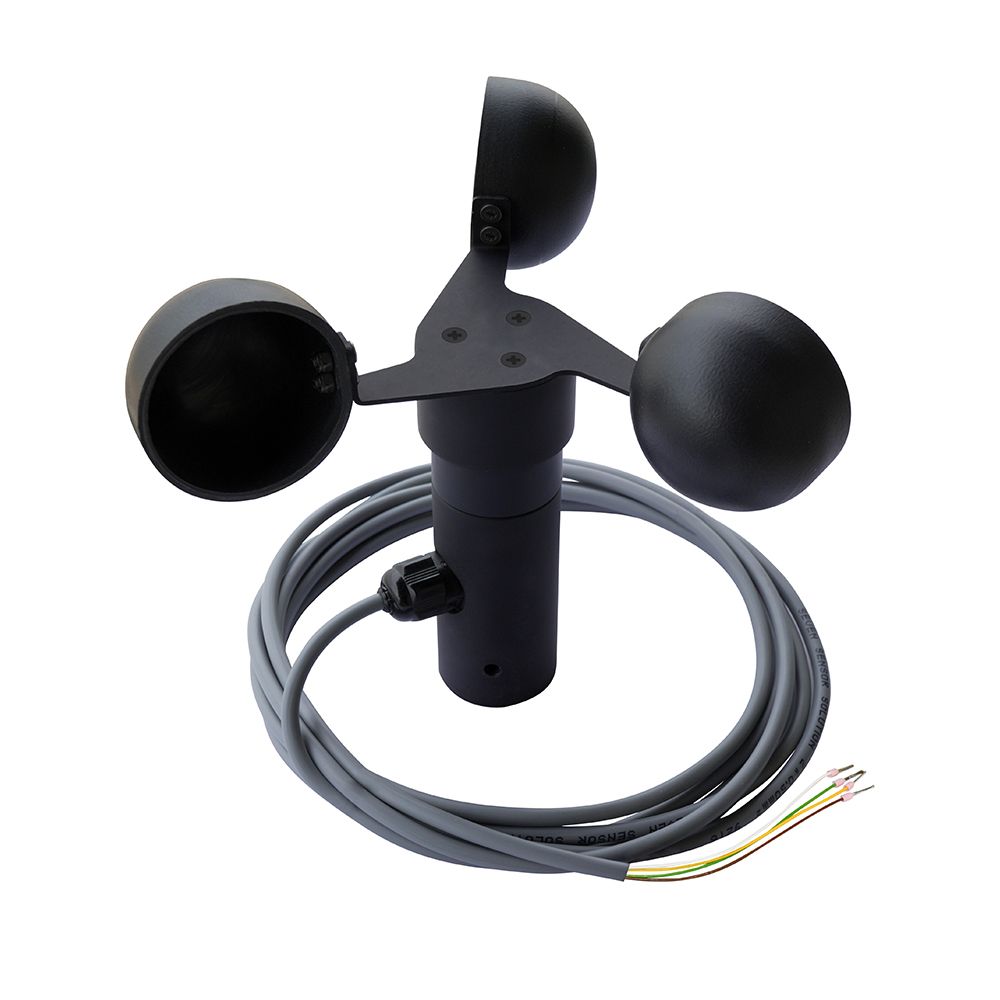

¿QUÉ ES EL SENSOR DE VELOCIDAD DEL VIENTO Y CÓMO FUNCIONA?

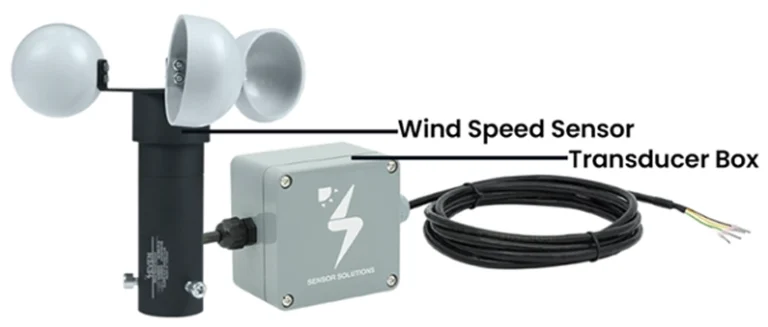

El anemómetro, comúnmente conocido como sensor de velocidad del viento, es un componente esencial de las estaciones para monitorización meteorológica y es usado para analizar condiciones ambientales. Este sensor convierte los datos de velocidad del viento en una señal eléctrica en metros por segundo (m/s). Debido a su diseño, puede medir la velocidad horizontal del viento independientemente de la dirección del viento. Este sensor es bastante duradero debido a su estructura hecha de aluminio anodizado, la cual es resistente al agua de mar. También cuenta con una caja de transductor.

Es una opción ideal para cumplir con los requerimientos estándar de las aplicaciones industriales y medioambientales, incluidas las plantas fotovoltaicas. El sensor de velocidad del viento con salida Modbus RTU es compatible con todos los registradores de datos Modbus RTU. También se entrega con un cable.

IMPORTANCIA DE LOS SENSORES DE VELOCIDAD DEL VIENTO

Además de ser usados para determinar la temperatura del módulo, los datos de la velocidad del viento son esenciales para consultas de garantía relacionadas con daños causados por el viento, de acuerdo a la norma IEC 61724-1:2021. Más específicamente, el viento puede indirectamente causar cambios en la eficiencia del sistema afectando la temperatura del módulo, además de sus efectos en la seguridad de la estructura. Por ejemplo, los sensores del viento evalúan la probabilidad de que los vientos causen daños en los paneles. En caso de que sí se produzcan daños, los sensores de velocidad del viento pueden ser usados para comprobar que se han producido vientos fuertes.

INSTALACIÓN DEL SENSOR DE VELOCIDAD DEL VIENTO

Existen dos diferentes métodos de montaje para la instalación del sensor: montaje en tubería y en suelo. Estos métodos de montaje se explican a continuación:

Montaje en Tubería

• 1er Paso: el sensor de velocidad del viento debe ser ubicado en el tubo de manera paralela al suelo.
• 2do Paso: los pernos M6 deben ser atornillados a los agujeros en los costados del sensor.
• 3er Paso: los pernos deben ser ajustados por una llave inglesa 10 – 11. El tubo debe estar fijado en una superficie plana.

Montaje en Suelo

• 1er Paso: el área de montaje debe ser plana y estar paralela al suelo.
• 2do Paso: 3 tuercas y tornillos M6 deben ser usados para el ensamblaje
• 3er Paso: los pernos deben ser ajustados por una llave inglesa 10 – 11.

VENTAJAS DE ESTE SENSOR

• Fue hecho para ofrecer sensibilidad óptima incluso en condiciones adversas y vientos fuertes.
• Cuenta con un diseño hecho para sobrevivir a un amplio espectro de climas, incluyendo desiertos y zonas costeras. Existe una variable opcional con clasificación IP66, pero la clasificación usual es IP54.
• Ofrece una integración fácil con una variedad de protocolos industriales, registradores de datos, sistemas SCADA e inversores.
• Debido a que no cuenta con piezas móviles externas y tiene cubierta resistente, existen menos probabilidades de que sufra desgaste, lo que permite que requiera menos mantenimiento.
• Antes de ser entregado, cada sensor es calibrado.

En conclusión, los productos SEVEN utilizan componentes de alta calidad para proporcionar información meteorológica correcta en usos industriales y ambientales. También son diseñados especialmente de acuerdo a los requerimientos para plantas de monitorización FV.
