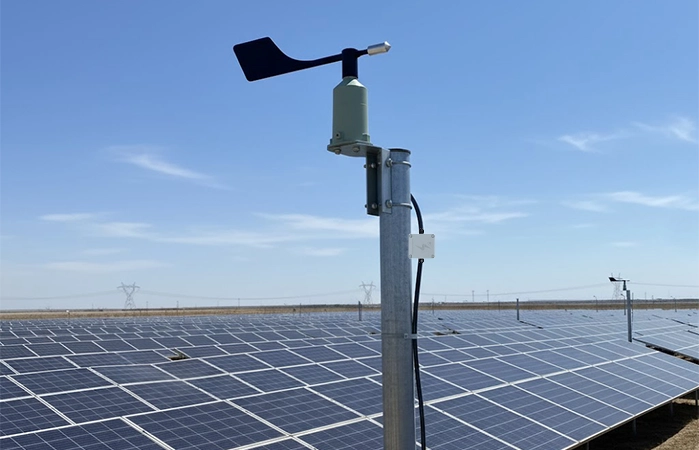

Sensor Plástico de Dirección del Viento con Salida Modbus – 3S-WD-MB-P
El sensor de dirección del viento con salida Modbus está diseñado para la medición precisa de dirección horizontal del viento en grados (°) en un espectro de 0 a 359 compatible con la normativa IEC 61724-1:2021. La estructura del sensor y la veleta de viento trabajan juntas para detectar la posición de la veleta y transmitir los datos de dirección del viento digitalmente por medio de RS-485 Modbus RTU. Esto hace que sea posible la integración con sistemas SCADA, PLC y procesadores de datos que funcionan con Modbus RTU. Es comúnmente usado en procesos de monitorización FV para la interpretación de temperatura de módulos y en seguimiento para casos de garantía relacionados con el viento. Este sensor es entregado con una estructura de montaje y cable.
ESPECIFICACIONES TÉCNICAS DEL SENSOR PLÁSTICO DE DIRECCIÓN DEL VIENTO CON SALIDA MODBUS
| Código de Artículo | 3S-WD-MB-P |
| Tipo de Sensor | sensor de posición con efecto Hall accionado por paletas |
| Rango de Medición | 0 a 359° |
| Precisión | ±1% del valor de medición |
| Resolución | 0.1° |
| Umbral | 1 m/s |
| Salida de Datos | RS485 hasta 38400 Baudios |
| Protocolo de Comunicación | Modbus RTU |
| Fuente de Alimentación | 12 a 30 V DC (24 V DC es recomendada) |
| Consumo de Energía | Normalmente 20 mA en 24 V DC |
| Conexión Eléctrica | Cable LI2Y(st)C11Y de 1 m 3x2x0,22 mm², resistente a la intemperie y a rayos UV |
| Espectro de Temperatura de Funcionamiento | -40°C to +85°C (libre de hielo) |
| Dimensiones | 265mm x 190mm |
| Dimensiones de la Caja | 80 x 82 x 55 mm (An x L x Al) |
| Peso | 0.33 kg |
| Peso de la Caja | 0.25 kg |
| Clasificación IP | IP 54 |
| Material de la Carcasa | ASA |
| Material de la Veleta | P6GF20 |
| Material de la Caja | ABS |
| Método de Montaje | montaje en tubería o suelo |
| Norma | compatible con normativa IEC 61724-1:2021 |
¿POR QUÉ USAR UN SENSOR MODBUS DE DIRECCIÓN DEL VIENTO DE PLÁSTICO?
En instalaciones más largas, las señales analógicas pueden degradarse a lo largo de la distancia o sufrir ruido eléctrico. La comunicación Modbus resuelve este problema transmitiendo datos digitales de manera eficiente con cables largos.
Elegir una cubierta de plástico añade beneficios prácticos al aire libre y usualmente una opción económica en comparación con alternativas con estructuras de metal, especialmente cuando se utilizan múltiples sensores en un mismo sitio.
¿CUÁLES SON LAS VENTAJAS CLAVE DEL SENSOR DE DIRECCIÓN DEL VIENTO DE PLÁSTICO?
El sensor plástico de dirección del viento con salida Modbus está diseñado para realizar mediciones de dirección del viento con una instalación sencilla y una integración sin complicaciones.
- Datos confiables en largas distancias: Modbus RTU a través de RS485 mantiene las lecturas estables, incluso son cables largos.
- Menos ruido eléctrico: la comunicación digital es afectada en un menor grado por interferencia de los inversores, transformadores y otro equipo industrial.
- Integración al sistema sencilla: trabaja sin complicaciones con sistemas SCADA, PLC y procesadores de datos compatibles con Modbus RTU.
- Múltiples sensores en una sola línea: usted puede conectar varios dispositivos al mismo bus RS-485 asignando diferentes direcciones Modbus.
- Resistencia a la corrosión: la cubierta de plástico es una fuerte selección para regiones costeras y climas húmedos donde las partes de metal pueden sufrir corrosión a lo largo del tiempo.
- Resistente a los rayos UV e intemperie: los plásticos de calidad para usos en exteriores pueden resistir la exposición al sol y ayudar a reducir el desgaste superficial a lo largo del tiempo.
- Ligero y fácil de manipular: la estructura de plástico hace que la instalación sea sencilla, especialmente en terrazas y mástiles.
- Más económico: una opción rentable cuando se necesitan datos consistentes de dirección del viento en múltiples ubicaciones.
Esto hace que el 3S-WD-MB-P sea apto especialmente para usos en plantas FV de gran escala y sitios de monitorización remota.
¿CÓMO FUNCIONA EL SENSOR PLÁSTICO DE DIRECCIÓN DEL VIENTO CON MODBUS?
El sensor mide la dirección del viento siguiendo la posición de la veleta de viento y transmitiendo el valor digitalmente vía Modbus RTU.
- El viento gira la veleta de manera que apunte hacia la dirección del viento
- Un sensor de efecto Hall integrado detecta el ángulo de la veleta sin contacto físico, lo cual ayuda a reducir el deterioro y mantiene las lecturas estables a lo largo del tiempo.
- Este sensor convierte el ángulo medido en un valor de dirección del viento en grados (de 0 a 359).
- Este valor es enviado como dato digital usando Modbus RTU por medio de RS-485, lo cual es efectivo para transmisión de datos con cables largos y ambientes con mucho ruido eléctrico.
- Los datos de dirección del viento son almacenados en registradores Modbus, de manera que su registrador de datos, PLC, inversor o sistema SCADA puedan leerlo en intervalos regulares.
Este principio de funcionamiento hace que el sensor esté bien equipado para plantas FV, estaciones meteorológicas y sitios de monitorización remota, donde los cables son largos, requieren poco mantenimiento y la transmisión de datos es esencial.
¿DÓNDE ES UTILIZADO COMÚNMENTE EL 3S-WD-MB-P?
El sensor Modbus de dirección del viento es usado en:
- Plantas FV de gran escala
- Instalaciones híbridas de energía solar y eólica
- Estaciones meteorológicas
- Sistemas de monitorización ambiental y climática
- Proyectos de energía fotovoltaica agrícola y agricultura inteligente
En aplicaciones FV, los datos de dirección del viento pueden usarse para el análisis de pérdidas térmicas, la evaluación de acumulación de suciedad y de riesgos estructurales, tal y como exige la norma IEC 61724-1.
¿QUÉ INSTALACIÓN Y MANTENIMIENTO SON NECESARIOS PARA EL SENSOR?
GUÍA PARA INSTALACIÓN
Cada sitio es diferente y presenta sus únicos desafíos. Por esta razón, la instalación del producto puede cambiar de acuerdo al sitio.
- Instale el sensor en un lugar sin obstrucciones, lejos de edificios o árboles
- Debe alinear la marca de referencia del norte usando una brújula
- Monte la estructura en tubería o en suelo usando el hardware proporcionado
- Conecte las líneas RS-485 de acuerdo al diagrama de cableado Modbus
MANTENIMIENTO
- No se requiere calibración regular
- Se recomienda la inspección visual
Para plantas FV, IEC 61724-1 recomienda inspecciones anuales o más frecuentes en ambientes con condiciones climáticas más adversas.
PREGUNTAS FRECUENTES
¿Cuál es la presión del sensor plástico de dirección del viento 3S-WD-MB-P?
La precisión es ±1% del valor de medición, compatible totalmente con la normativa IEC 61724-1 Clase A.
¿El sensor plástico de dirección del viento con salida Modbus es compatible con mi SCADA y procesador de datos?
Sí. El sensor utiliza Modbus RTU por medio de RS-485, el cual es compatible con la mayoría de procesadores de datos industriales, PLCs y sistemas SCADA.
¿Qué fuente de energía necesita el 3S-WD-MB-P?
3S-WD-MB-P funciona con 12–30 V DC, se recomienda 24 V DC para rendimiento estable.
¿Cuál es el precio típico del sensor plástico de dirección del viento?
El 3S-WD-MB-P está disponible a precios entre €185 y €335.
¿El sensor de plástico de dirección del viento puede ser usado en entornos con climas adversos?
Sí, la cubierta de plástico resistente a rayos UV y la protección IP54 opcional lo hacen adecuado para uso en exteriores durante largos periodos de tiempo. También puede ser actualizado a IP65 si el cliente lo solicita.
¿Cuál es el periodo de garantía del 3S-WD-MB-P?
Todos los sensores 3S-WD-MB tienen una garantía de 2 años para defectos de fábrica, esta puede ser extendida si se solicita.
¿Cuáles son los tiempos de entrega para el sensor plástico de dirección del viento con salida Modbus?
Los tiempos de entrega para el sensor plástico de dirección del viento con salida Modbus suelen ser de 5 – 7 días para órdenes pequeñas y 6 – 7 semanas para órdenes al por mayor (100 pzas).
¿El sensor plástico de dirección del viento incluye un cable?
Cada unidad cuenta con un cable LI2Y(st)C11Y de 1 m 3x2x0,22 mm² (resistente a la intemperie y a rayos UV) con 6 cables trenzadas (incluyendo tierra para datos y alimentación). Otras longitudes se encuentran disponibles si el cliente lo solicita.
