Los sistemas modernos de energía solar, especialmente los proyectos en tejados, están adoptando diseños de montaje con 2 orientaciones. Para capturar una imagen real del rendimiento del sistema, es esencial medir la irradiación solar desde ambas orientaciones. El Sensor de Irradiación de Doble Orientación SEVEN proporciona justamente eso: monitoreo simultáneo de la irradiación en dos planos, ayudando a los operadores a afinar el rendimiento y maximizar la producción de energía.
¿Qué es un Sensor de Irradiación de Doble Orientación?
Un Sensor de Irradiación de Doble Orientación está diseñado para medir la irradiación solar en dos superficies distintas, típicamente con diferentes ángulos de inclinación o acimut.
Al rastrear la irradiación desde dos planos, este sensor proporciona el valor total de irradiación efectiva al considerar la cantidad de módulos fotovoltaicos en cada orientación. El sensor de irradiación efectiva total se utiliza para calcular el rendimiento de la planta fotovoltaica.
Dónde:
- Producción Real de Energía = Lectura real de la planta
- Producción Esperada de Energía = Producción nominal teórica calculada en base a la irradiación efectiva total, definida como:
- IS1: Irradiación desde la Orientación 1
- IS2: Irradiación desde la Orientación 2
Características Principales del Sensor de Irradiación de Doble Orientación
- Dos Sensores de Silicio Independientes: Montados con los mismos ángulos que los módulos fotovoltaicos para rastrear la radiación solar desde ambas orientaciones.
- Alta Precisión: Cada sensor está calibrado de fábrica y optimizado para la respuesta direccional.
- Diseño Compacto y Duradero: Carcasa resistente a la intemperie (IP54), diseñada para uso a largo plazo en tejado o montaje en tierra.
- Soporte Listo para Instalar: Monturas preanguladas para una instalación fácil en los ángulos de inclinación deseados.
¿Cómo Funciona el Sensor de Irradiación de Doble Orientación?

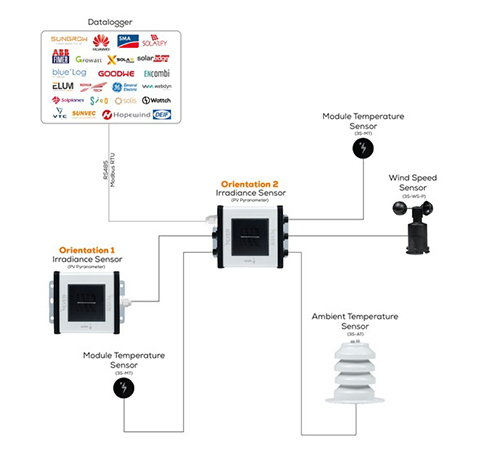

El sensor incluye dos sensores de irradiación combinados, montados para representar las dos orientaciones que se desean monitorear (por ejemplo, hacia el este y hacia el oeste, o diferentes ángulos de inclinación). El sensor proporciona ambos valores de irradiación, así como la irradiación efectiva total calculada en base al número de paneles en cada orientación, lo cual se define previamente a través de la herramienta de configuración de SEVEN.
¿Por Qué Usar un Sensor de Doble Orientación?
En lugar de dividir los sitios con diferentes orientaciones como sitios separados, lo que significa inversores separados y registradores de datos separados, el Sensor de Irradiación de Doble Orientación es rentable y permite al usuario calcular con precisión la relación de rendimiento.
Integración y Compatibilidad
Este sensor está listo para integrarse con:
- Sistemas SCADA
- Sistemas de monitoreo de inversores
- Registradores de datos personalizados
Con su función de salida Modbus, asegura compatibilidad con todas las interfaces industriales comunes de monitoreo.
Mejores Prácticas para una Precisión Óptima
Para asegurar datos confiables y consistentes:
- Monte los sensores con la inclinación y el acimut correctos para que coincidan con la orientación real de su arreglo.
- Mantenga las superficies del sensor limpias e inspeccione regularmente por suciedad.
- Evite el sombreado parcial de los marcos de los módulos, cables o componentes estructurales.
Sensor de Irradiación de Doble Orientación SEVEN: Capture la Imagen Completa
Los sistemas de energía solar se están volviendo más dinámicos, y sus herramientas de monitoreo también deberían serlo. Con la medición en doble plano, el Sensor de Irradiación de Doble Orientación SEVEN le ayuda a monitorear el rendimiento de manera más completa, optimizar la producción de energía y detectar problemas ocultos a tiempo.
¿Necesita ayuda para seleccionar la orientación correcta o el método de integración?
Contacte a SEVEN para soporte experto en configuración, soluciones personalizadas de montaje y orientación sobre interfaces de datos.
