A medida que los diseños de sistemas fotovoltaicos se vuelven más diversos, con configuraciones de techos multidireccionales, la necesidad de datos precisos de irradiación en múltiples planos nunca ha sido mayor. El Sensor de Irradiación de Múltiples Orientaciones SEVEN ofrece mediciones completas de irradiación en tres o más orientaciones de módulos, lo que permite un modelado de rendimiento preciso y una evaluación de energía confiable incluso para las plantas solares más complejas.
¿Qué es un Sensor de Irradiación de Múltiples Orientaciones?

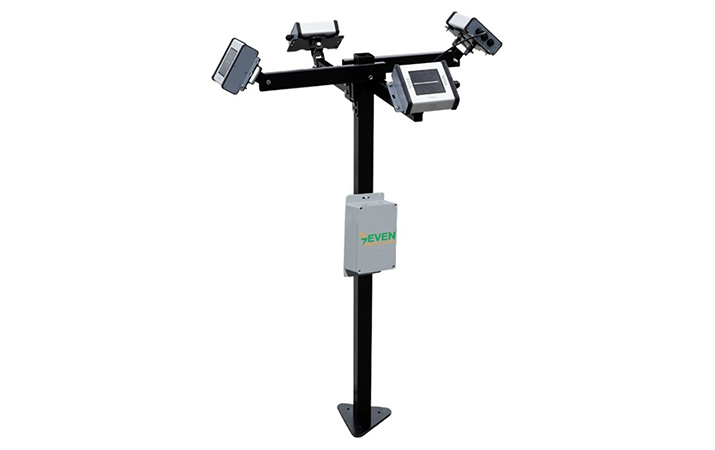

El Sensor de Irradiación de Múltiples Orientaciones SEVEN es un conjunto de tres o cuatro celdas de referencia calibradas de forma independiente conectadas a una caja de conexión que permite la comunicación vía Modbus RTU. Cada uno de los sensores se monta con ángulos específicos de inclinación y acimut que coinciden con las orientaciones reales de los módulos fotovoltaicos. Está diseñado para sistemas con más de dos orientaciones fotovoltaicas, como techos planos este-oeste, sistemas de seguimiento de doble inclinación…
Usando una Herramienta de Configuración SEVEN, se ingresa el número de módulos por orientación para que el sistema calcule la irradiación efectiva total para un análisis preciso del índice de rendimiento (PR) de sistemas con diseños mixtos.
Donde:
- Producción Real de Energía = Lectura real de la planta
- Producción Esperada de Energía = Salida de energía nominal teórica, calculada basada en la irradiación efectiva total, definida como:
- ISi: Irradiación desde la Orientación i
Características Clave del Sensor de Irradiación de Múltiples Orientaciones
- 3 o 4 Sensores de Celdas de Referencia Independientes:
Cada sensor está montado con una inclinación y acimut predefinidos que coinciden con el diseño del sistema fotovoltaico. - Precisión Clase A (<1.2%)
Los sensores cumplen con los estándares Clase A de IEC 61724-1:2021 para un monitoreo de rendimiento confiable en campo. - Salida de Irradiación Efectiva Total
Calculada automáticamente por la herramienta de configuración de SEVEN utilizando la proporción de módulos por orientación. - Salida Digital vía Modbus RTU (RS485)
Integración sencilla con SCADA, inversores y sistemas de adquisición de datos. - Diseño Robusto para Entornos Hostiles
Carcasa resistente a la intemperie con clasificación IP54; opción IP68 para condiciones exigentes. - Sistema de Montaje Opcional
SEVEN ofrece un sistema de montaje con soportes ajustables para los sensores de irradiación para garantizar su instalación correcta.
¿Cómo Funciona el Sensor de Irradiación de Múltiples Orientaciones?
Cada sensor se monta para replicar la inclinación y el acimut del grupo de módulos o cadena fotovoltaica correspondiente.
El sistema emite valores individuales de irradiación para cada orientación.
Usando la herramienta de configuración del sensor, se define la proporción de módulos fotovoltaicos por orientación ingresando el número de paneles en cada orientación.
La unidad luego calcula y emite un valor total de irradiación efectiva, ponderado según el diseño del sistema, para ser usado en los cálculos de PR.
¿Por Qué Usar un Sensor de Múltiples Orientaciones?
Muchas plantas fotovoltaicas modernas presentan orientaciones mixtas debido a restricciones de espacio o diseño de techos. Con el Sensor de Múltiples Orientaciones SEVEN, los operadores pueden:
- Evitar duplicar registradores de datos o inversores para cada orientación
- Asegurar un análisis preciso y unificado del índice de rendimiento en todas las orientaciones
- Monitorear y comparar condiciones de irradiación en tiempo real en diferentes secciones de la planta
- Reducir la complejidad y el costo en comparación con el uso de múltiples sensores independientes
Integración y Compatibilidad de los Sensores de Irradiación de Múltiples Orientaciones
Los Sensores de Irradiación de Múltiples Orientaciones SEVEN son totalmente compatibles con:
- Sistemas SCADA y de gestión energética
- Sistemas de monitoreo basados en inversores
- Registradores de datos personalizados
Buenas Prácticas para la Instalación de Sensores de Irradiación de Múltiples Orientaciones
Para lograr resultados óptimos:
- Asegúrese de que cada sensor esté montado con la inclinación y acimut correctos, coincidiendo con su grupo de módulos respectivo. Puede utilizar la Estructura de Montaje SEVEN para esto.
- Use la Herramienta de Configuración SEVEN para ingresar la distribución precisa de módulos por orientación
- Mantenga las superficies de los sensores limpias e inspecciónelas regularmente por suciedad
- Instale en una ubicación con exposición solar sin obstrucciones, evitando sombras de módulos o estructuras cercanas
Sensor de Irradiación de Múltiples Orientaciones SEVEN: Diseñado para la Complejidad del Mundo Real
Ya sea que esté implementando una disposición bifacial de múltiples filas, un proyecto de techo de alta densidad o una matriz de seguimiento personalizada, el Sensor de Irradiación de Múltiples Orientaciones SEVEN le brinda la visibilidad completa que necesita para monitorear, modelar y maximizar el rendimiento fotovoltaico, todo en una unidad integrada.
¿Necesita ayuda para configurar su sensor?
Contacte al Equipo Técnico de SEVEN para obtener orientación experta y soporte de puesta en marcha.
