Instalar correctamente el Sensor Automático de Suciedad de SEVEN es fundamental para garantizar la precisión de la recopilación de datos y un rendimiento fiable en sistemas fotovoltaicos de seguidores. Esta guía recopila prácticas de campo probadas y comprobaciones esenciales de instalación para ayudarle a evitar errores comunes y a hacerlo bien en la primera vez.

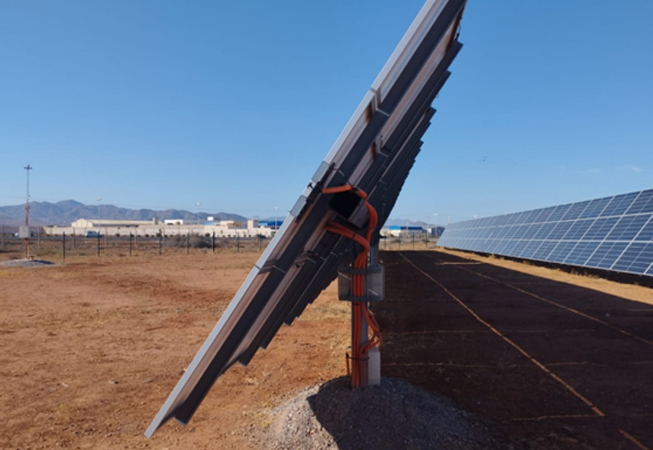

¿POR QUÉ LA ORIENTACIÓN Y LA INCLINACIÓN DEL RASTREADOR DEBEN COINCIDIR EXACTAMENTE?
Es fundamental que el Sensor de Suciedad siga el movimiento exacto de los módulos fotovoltaicos. De lo contrario, los datos no tendrán sentido. Si el seguidor se inclina o gira, el sensor debe hacer lo mismo.
En la práctica, esto es lo que funciona:

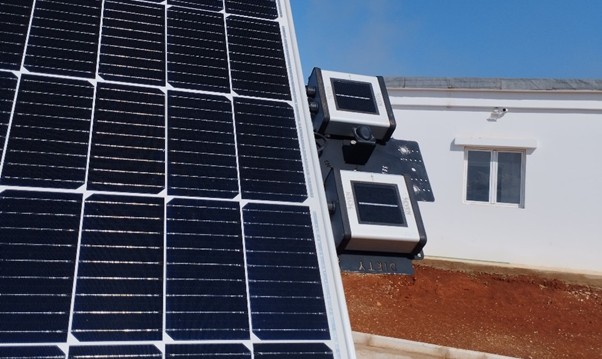

- Monte el brazo del sensor directamente sobre el tubo de torsión o el marco en movimiento, no sobre estructuras estáticas cercanas.
- Compruebe que las celdas limpias y sucias estén colocadas en el mismo ángulo y orientación que los módulos.
- Retroceda y asegúrese de que ambas celdas estén expuestas a la luz solar de la misma manera que los paneles.
Incluso una pequeña discrepancia en la inclinación o el azimut puede alterar la tasa de suciedad y generar datos erróneos. Podría recibir falsas alarmas o terminar programando limpiezas innecesarias, lo que cuesta tiempo y dinero.
¿DÓNDE DEBE INSTALAR EL SENSOR PARA OBTENER RESULTADOS PRECISOS?
Esto es algo que se pasa por alto fácilmente. Hay casos en los que los sensores se instalan en los bordes de los paneles, junto a las vías de acceso o en sombra parcial, lo que afecta los resultados.
Esto es lo que hay que tener en cuenta:
- Manténgase en una ubicación central dentro del conjunto, idealmente en una fila que represente las condiciones promedio del sitio.
- Evite lugares protegidos por estructuras, cercanos a vegetación o más expuestos al polvo arrastrado por el viento.
- Intente hacer coincidir la elevación del sensor con el lugar donde se ubican los módulos fotovoltaicos reales y no lo monte demasiado alto ni demasiado bajo.
Si el sensor no está expuesto al mismo entorno de suciedad que el resto del sistema, no se puede confiar en los datos.
¿CÓMO SE PUEDEN EVITAR INTERFERENCIAS ELÉCTRICAS DURANTE LA INSTALACIÓN?
El sensor utiliza Modbus RTU sobre RS-485, una señal de bajo voltaje que se ve fácilmente afectada por interferencias eléctricas si no se instala correctamente.
Por experiencia, esto es lo que funciona:
- Mantenga los cables de comunicación al menos a 30 cm de distancia de las líneas eléctricas de CA o CC
- Utilice siempre cables de par trenzado blindados de SEVEN y conéctelos a tierra correctamente.
- Proteja todos los puntos de entrada de cables con conductos o pasacables
- Deje bucles sueltos para tener en cuenta el movimiento del rastreador
Por qué es importante: Hemos observado errores de comunicación causados por el ruido de inversores o motores. Es prevenible, así que simplemente enrute y proteja sus cables con cuidado.
¿QUÉ HAY QUE TENER EN CUENTA DURANTE LA LIMPIEZA DEL SENSOR?
Este punto es crucial. En los sistemas de seguimiento, el sensor de irradiancia limpio debe estar orientado hacia abajo durante el proceso de limpieza. Si se coloca más arriba que el sensor de irradiancia sucio, el líquido limpiador puede derramarse hacia abajo, limpiándolo.
Por qué esto es importante: si accidentalmente el líquido toca la celda sucia, su sistema informará condiciones de limpieza falsas, alterando su índice de suciedad y afectando los programas de limpieza o las alertas de operación y mantenimiento.
Consejo profesional: Verifique siempre las posiciones del sensor de irradiancia durante la instalación y el mantenimiento.
¿CUÁNDO Y CÓMO SE DEBE PROGRAMAR LA LIMPIEZA DEL SENSOR?
Tenga cuidado al configurar el programa de limpieza automática. El equipo de SEVEN preconfigura la limpieza inicial para que se realice tres horas antes del mediodía local. El usuario final puede programar las dos limpiezas opcionales adicionales mediante la herramienta de configuración de SEVEN. Sin embargo, programar la limpieza con el sensor sucio hacia abajo, como se mencionó anteriormente, puede afectar negativamente las mediciones del índice de suciedad debido a la posible contaminación cruzada del líquido de limpieza.
Qué hacer:
- Planifique el tiempo de lavado en la mañana cuando la irradiación limpia esté hacia abajo.
- Ajuste la frecuencia de limpieza según las condiciones del sitio.
- Supervisar la eficacia de la limpieza y reevaluar el tiempo según sea necesario
¿POR QUÉ EL SUMINISTRO DE AGUA Y EL DRENAJE SON FUNDAMENTALES PARA LA LIMPIEZA?
El sistema de limpieza incorporado es tan bueno como el agua que recibe.
Recomendaciones:
- Utilice agua pura para evitar gotas en el sensor.
- La capacidad del tanque es de 18 litros, lo que permite una limpieza diaria durante 6 meses. Por lo tanto, si aumenta la frecuencia de limpieza, deberá programar el llenado del tanque de agua según corresponda.
¿CÓMO CALIBRAR Y REGISTRAR CORRECTAMENTE EL SENSOR?
No olvide la configuración después del montaje. Esto garantiza una comunicación y un registro de datos correctos desde el primer día.
Lista de verificación:
- Asignar la dirección Modbus correcta
- Confirme la comunicación de datos con su SCADA o registrador
- Ejecute mediciones de prueba para verificar las lecturas del sensor limpio y sucio
- Consulte el manual del sensor SEVEN o comuníquese con el soporte técnico para obtener orientación
¿POR QUÉ SIGUEN SIENDO IMPORTANTES LAS INSPECCIONES VISUALES DE RUTINA?
Incluso con la limpieza automática, debe inspeccionar el sensor durante sus visitas de operación y mantenimiento de rutina.
Buscar:
- Obstrucciones en las boquillas pulverizadoras
- Cableado o soportes sueltos
- Daños físicos o signos de desgaste
- Señales de desalineación o residuos de líquido cerca de los sensores
Un sensor automático de suciedad SEVEN bien instalado le proporciona los datos fiables que necesita para gestionar su planta de forma eficiente. No escatime en gastos e invierta tiempo en una instalación cuidadosa y probada en campo. Así evitará falsas alarmas, reducirá las limpiezas innecesarias y maximizará el rendimiento energético.
PREGUNTAS FRECUENTES
P: ¿Cómo distingue el sensor SEVEN entre condiciones limpias y sucias?
R: El sensor compara los valores de irradiancia de dos celdas separadas (una limpia y otra expuesta) montadas en el mismo ángulo que los módulos fotovoltaicos.
P: ¿Qué tipo de agua se debe utilizar para la limpieza?
R: Utilice agua pura o desmineralizada para evitar la acumulación de residuos o manchas en las superficies del sensor.
P: ¿Con qué frecuencia se debe inspeccionar el sistema?
R: Si bien la limpieza está automatizada, se recomiendan controles visuales durante las visitas regulares de operación y mantenimiento para detectar desalineaciones, bloqueos o problemas de cableado.
