Monitoreo de la estación meteorológica de Huawei en FusionSolar

¿QUÉ ES FUSIONSOLAR?

Huawei, uno de los principales fabricantes de inversores, proporciona a sus usuarios registradores de datos para registrar los datos de las plantas fotovoltaicas, así como el sistema de monitoreo FusionSolar para monitorear las plantas fotovoltaicas. El sistema de monitoreo Huawei FusionSolar simplifica muchos procesos para usuarios e instaladores relacionados con la instalación y operación del sistema fotovoltaico con tecnología Huawei. Lo mejor de todo es que el sistema de monitoreo FusionSolar es compatible con todos los módulos y componentes actuales. Este sistema también permite visualizar el rendimiento de las plantas fotovoltaicas mediante el uso de estaciones meteorológicas.

Foto 1: La eficiencia del sistema PR y la irradiancia total se pueden mostrar en la página de inicio

ESTACIÓN METEOROLÓGICA SEVEN PARA HUAWEI

Seven Sensor es un fabricante de estaciones meteorológicas compatibles con los registradores de datos Huawei y el sistema de monitoreo FusionSolar. Esta estación meteorológica contiene varios sensores que se utilizan para calcular el índice de rendimiento de las plantas fotovoltaicas. La estación meteorológica de Huawei incluye un sensor de irradiancia (piranómetro PV), un sensor de temperatura del módulo, un sensor de temperatura ambiente, un sensor de velocidad del viento y un sensor de dirección del viento para medir los factores mencionados. PR se calcula automáticamente en FusionSolar con los datos recibidos de estos sensores a través de Huawei Smartlogger.

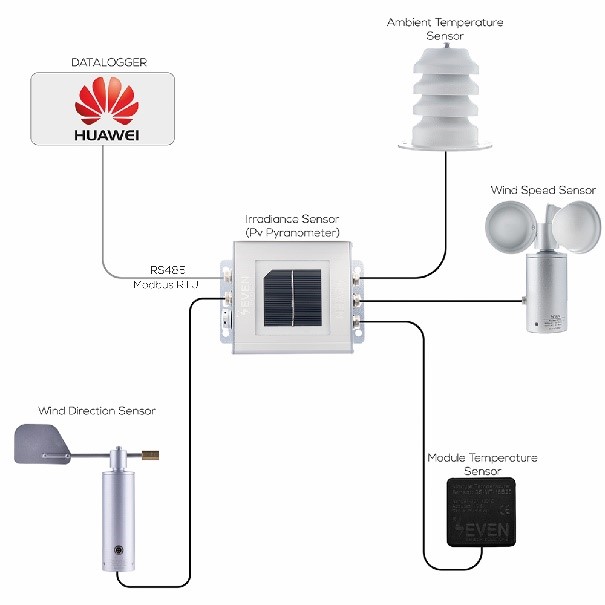

Foto 2: Estación meteorológica de Huawei compatible con todos los modelos de Smartlogger de Huawei

LA CONFIGURACIÓN DE LA ESTACIÓN METEOROLÓGICA HUAWEI EN FUSIONSOLAR

Por lo general, la estación meteorológica convierte los datos meteorológicos que recibe de los sensores en una señal de salida de acuerdo con la solicitud del Smartlogger. Los datos se transfieren a Smartlogger a través de RS485 con protocolo Modbus RTU. El Smartlogger luego transmite estos datos al sistema de monitoreo FusionSolar.

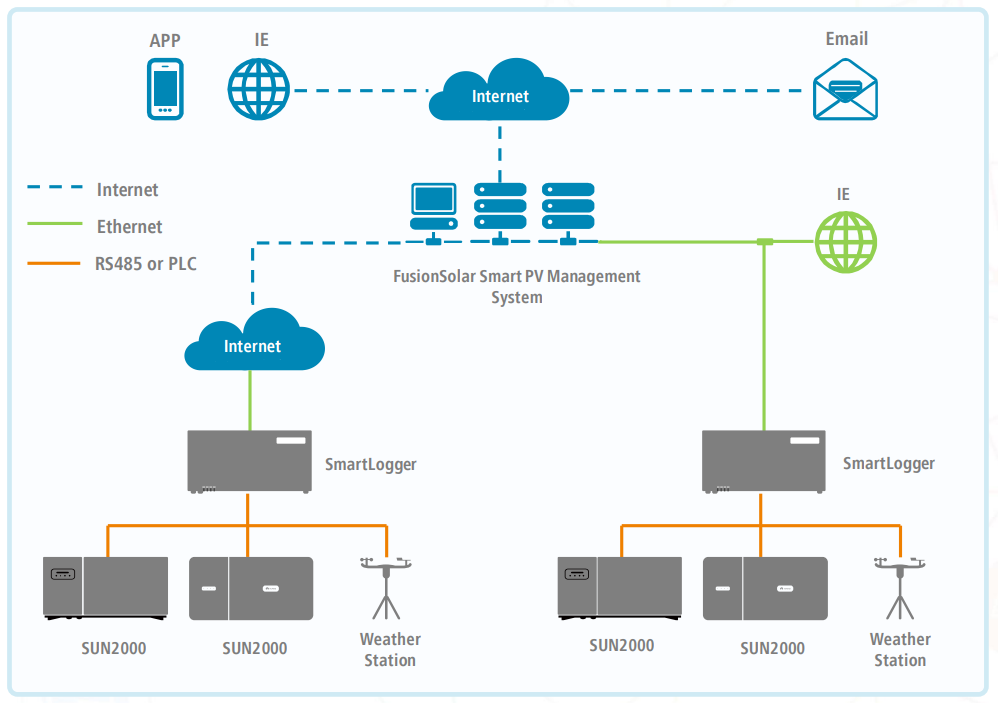

Foto 3: Estructura de red del sistema de gestión fotovoltaica inteligente FusionSolar

Después de la instalación física de la estación meteorológica en la planta fotovoltaica, se deben realizar algunos ajustes necesarios en la interfaz Huawei Smartlogger Enspire y el sistema de monitoreo FusionSolar para poner en marcha la estación meteorológica.

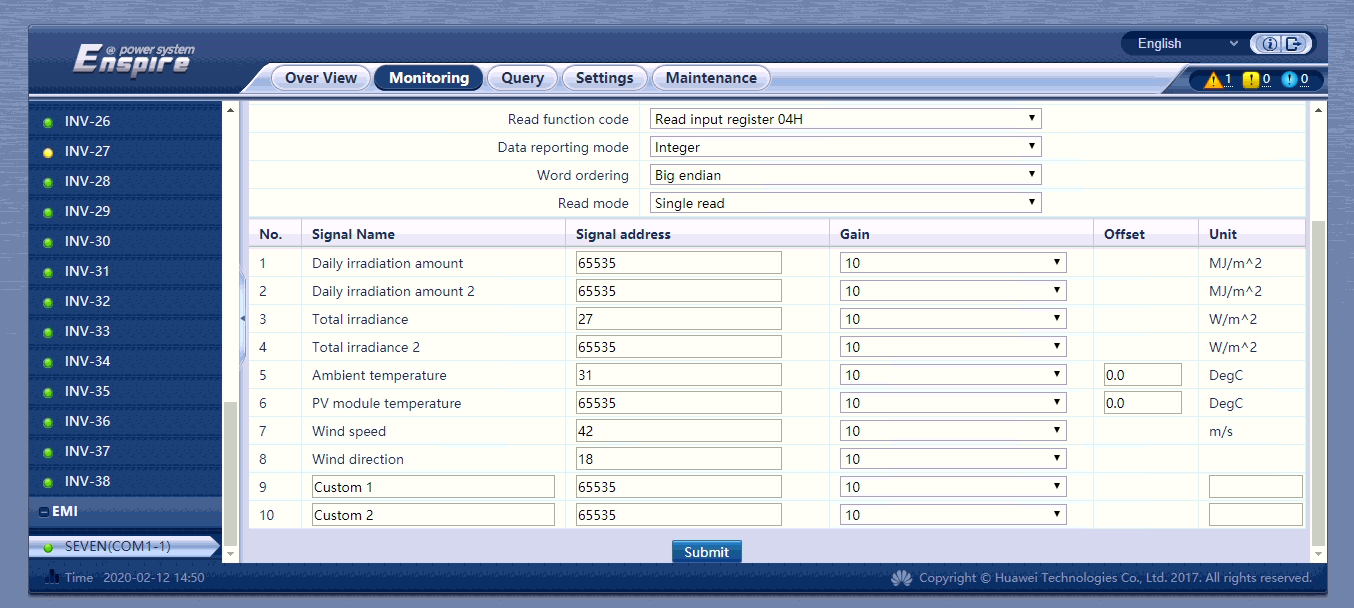

Foto 4: Configuración de la estación meteorológica en Enspire (interfaz Huawei Smartlogger)

Después de que todas estas configuraciones y configuraciones de cadenas se hayan realizado correctamente, los datos de la estación meteorológica aparecerán en FusionSolar y el PR se calculará automáticamente.

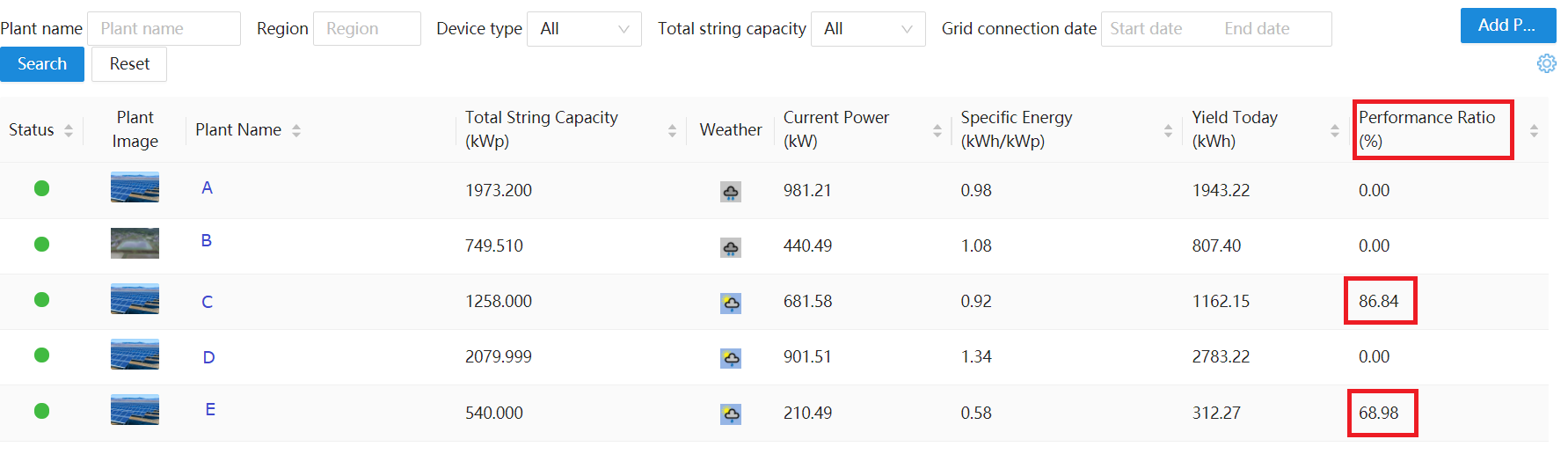

Foto 5: Relación de rendimiento en FusionSolar para diferentes plantas fotovoltaicas
