En los sistemas de energía solar, la medición precisa de la irradiación es crucial para optimizar el rendimiento de la planta fotovoltaica. Los Sensores de Irradiación SEVEN proporcionan los datos solares críticos en los que confían los profesionales fotovoltaicos, ya sea para instalaciones a gran escala, sistemas en tejados o bancos de pruebas de I+D.
Diseñados para la precisión, durabilidad e integración flexible, la gama de sensores de irradiación de SEVEN permite a los operadores de plantas solares medir con confianza la radiación solar en tiempo real bajo cualquier configuración o presupuesto.
¿Qué Son los Sensores de Irradiación?
Los sensores de irradiación miden la radiación solar recibida en una superficie, típicamente expresada en vatios por metro cuadrado (W/m²). En los sistemas fotovoltaicos, los datos de irradiación son esenciales para monitorear los índices de rendimiento y la producción de energía.
SEVEN ofrece una gama completa de sensores de irradiación, desde sensores rentables hasta ensamblajes de múltiples orientaciones para satisfacer diversas necesidades de proyecto.
Gama de Productos de Sensores de Irradiación SEVEN
Sensores de Irradiación Estándar
Sensores precisos y resistentes para monitoreo de irradiación en un solo plano, disponibles en múltiples formatos de salida de señal.
- Tecnología: Célula de Referencia Calibrada
- Opciones de Salida:
– 0–1.5 V: Ideal para registradores de datos simples y sistemas analógicos
– 4–20 mA: Adecuado para transmisión a larga distancia y sistemas industriales
– Modbus RTU (RS485): Para integración digital en SCADA e inversores - Precisión: <1.2%, lo que significa que es Clase A según la Norma IEC61724-1:2021

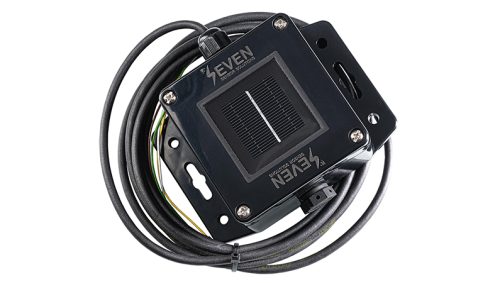

Sensor de Irradiación de Bajo Costo
Ideal para proyectos con presupuesto limitado.
- Tecnología: Célula de Referencia sin Sensor de Temperatura Interno
- Salida: Digital (Modbus RTU)
- Precisión: ±5%
- Mejor Para: Proyectos Residenciales

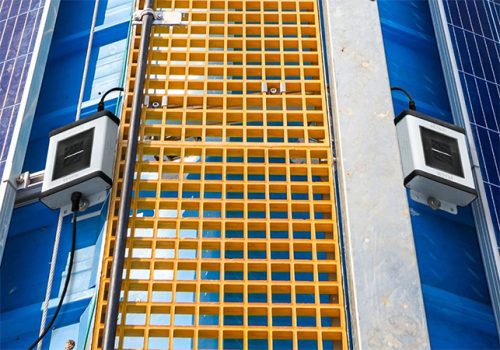

Sensor de Irradiación de Doble Orientación
Mide simultáneamente la irradiación en dos planos (por ejemplo, este/oeste).
- Dos sensores de célula de referencia montados en ángulos diferentes
- Un único valor de irradiación efectiva para calcular el Índice de Rendimiento
- Mejor Para: Proyectos de Doble Orientación, generalmente en tejados

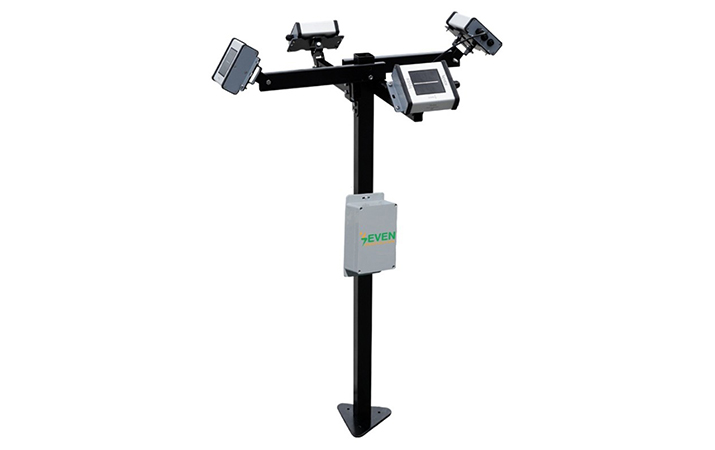

Sensor de Irradiación de Múltiples Orientaciones
Proporciona datos de irradiación desde tres o cuatro ángulos, ideal para diseños solares avanzados.
- 3–4 sensores calibrados en un solo conjunto
- Configuración de orientación personalizada disponible
- Salida digital (RS485)
Mejor Para: Instalaciones a escala industrial con múltiples orientaciones
Piranómetros de Termopila
Para aplicaciones que requieren mediciones de irradiación de la más alta precisión.
- Tecnología: Termopila
- Cumplimiento Clase A (ISO 9060)
- Usado para calibraciones y comparación de referencia
- Mejor Para: Investigación, estaciones de calibración, sitios de alta precisión
Tabla Comparativa de Sensores de Irradiación SEVEN
| Tipo de Sensor | Tecnología | Precisión | Rango de Medición | Rango de Longitud de Onda | Opciones de Salida | Aplicación |
| Sensor Estándar | Célula de Referencia Calibrada | ≤1% (Clase A, IEC 61724-1:2021) | 0–1600 W/m² | 280–1200 nm | 0–1.5 V, 4–20 mA, Modbus RTU (RS485) | Monitoreo general de plantas FV |
| Sensor de Bajo Costo | Célula de Referencia (sin temp) | ≤3% | 0–1600 W/m² | 280–1200 nm | Digital (Modbus RTU) | Proyectos residenciales o de bajo presupuesto |
| Sensor de Doble Orientación | Dos Células de Referencia | ≤1% (Clase A, IEC 61724-1:2021) | 0–1600 W/m² | 280–1200 nm | Digital (Modbus RTU) | Tejados, plantas FV de doble orientación |
| Sensor de Múltiples Orientaciones | 3–4 Células de Referencia Calibradas | ≤1% (Clase A, IEC 61724-1:2021) | 0–1600 W/m² | 280–1200 nm | Digital (Modbus RTU) | Tejados, diseños de múltiples orientaciones |
| Piranómetro de Termopila | Termopila | Clase A (ISO 9060:2018) | 0–4000 W/m² | 280–3000 nm | Digital (Modbus RTU) | Investigación, laboratorios de calibración, meteorología |
Características Clave de los Sensores de Irradiación SEVEN
- Calibración de Fábrica: Cada sensor es probado individualmente para asegurar precisión.
- Carcasa Resistente a la Intemperie: Clasificación IP54 para exteriores severos, con opción IP68 si se requiere.
- Montaje Flexible: Compatible con inclinación o configuraciones horizontales.
- Modbus RTU / RS485 Disponible: Integración fluida con redes SCADA e industriales.
- Estabilidad a Largo Plazo: Diseñados para lecturas consistentes a lo largo de los años.
Integración y Compatibilidad de los Sensores de Irradiación SEVEN
Los Sensores de Irradiación SEVEN están diseñados para funcionar con:
- Registradores de datos con puertos de entrada de sensores
- Sistemas SCADA
- Registradores de datos de terceros
- Plataformas de monitoreo para análisis del índice de rendimiento
Ya sean analógicos o digitales, SEVEN proporciona documentación de cableado y protocolo para una configuración sencilla y un despliegue rápido.
Mejores Prácticas de Instalación
Para obtener una medición precisa de la irradiación, se deben seguir algunos consejos clave:
- Instalar los sensores con la misma inclinación y azimut que los módulos fotovoltaicos.
- Limpiar las superficies del sensor regularmente para evitar acumulación de polvo.
- Posicionar con vista despejada al cielo, sin sombras de módulos o cables.
- Usar sensores redundantes en grandes campos para validación cruzada y tolerancia a fallos.
SEVEN Sensores de Irradiación: Claridad que Impulsa el Rendimiento
Desde el monitoreo económico hasta la precisión de nivel investigativo, los Sensores de Irradiación SEVEN ofrecen un portafolio completo para medir la radiación solar con confianza. Con un rendimiento confiable, construcción resistente e integración sencilla, son una herramienta de confianza para los profesionales solares en todo el mundo.
