Los piranómetros de termopila son instrumentos de precisión usados para medir la radiación solar y juegan un rol crucial en meteorología, investigación climática y sistemas de energía solar. Mientras los piranómetros tradicionales típicamente cuentan con una superficie recubierta de carbono negro y un diseño de cristal de doble cúpula, los piranómetros de termopila de nueva generación SEVEN utilizan un difusor de cuarzo blanco y un diseño de cristal de cúpula única, representando un avance tecnológico significativo.

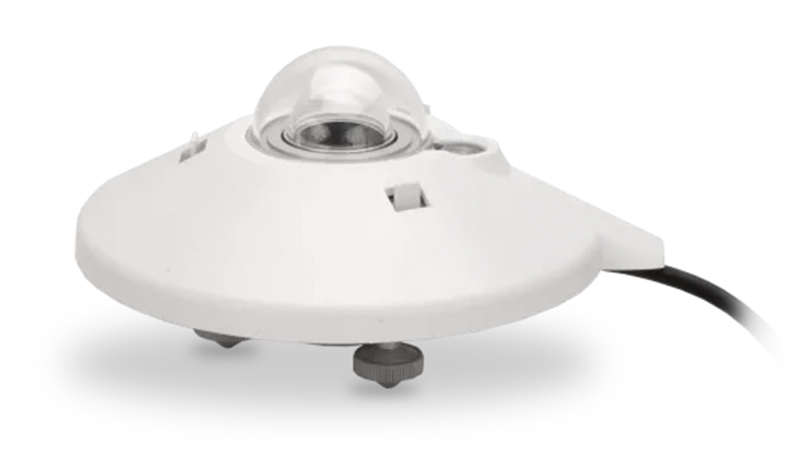

Piranómetro Tradicional: Superficie de Carbono Negro y Tecnología de Cristal de doble Cúpula
En los piranómetros tradicionales, una superficie de carbono negro que absorbe la luz y un diseño de cristal de doble cúpula son usados. El carbono negro ofrece una amplia sensibilidad espectral, absorbiendo radiación en un rango de 300 nm – 2800 nm.
Ventajas de la superficie de carbono negro y diseño de cristal de doble cúpula:
- Estabilidad Térmica: Proporciona buen aislamiento contra influencias externas.
- Protección Contra la Condensación y la Contaminación: La cúpula interna impide que la condensación y la suciedad en el cristal externo alcance la termopila.
Desventajas de Piranómetro Tradicional:
- Reflejos Internos y Pérdidas Ópticas: La luz se refracta entre dos superficies de vidrio, lo que provoca pérdidas ópticas.
- Estabilización Térmica Retrasada: Las capas dobles necesitan más tiempo para alcanzar el equilibrio térmico.
- Costos de Producción y Mantenimiento más Altos: El diseño de doble cúpula es más complejo y requiere mantenimiento más frecuente.
- Calibración Costosa: Estos dispositivos típicamente requieren recalibrado cada 2 años.

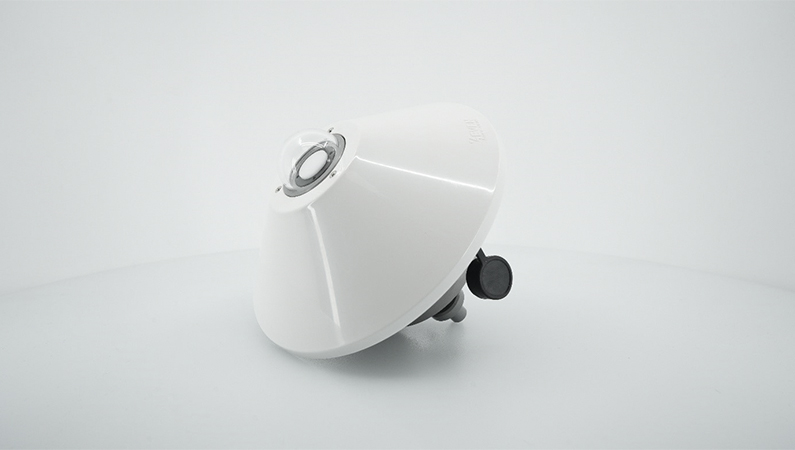

Piranómetro de Termopila de Nueva Generación: Difusor de Cuarzo Blanco y Tecnología de Cristal Monocúpula
En los nuevos Piranómetros SEVEN 3S-TP-MB-A, se han introducido importantes innovaciones en los componentes ópticos usados en piranómetros tradicionales. En lugar de superficies de carbono negro, se usa un difusor de cuarzo blanco; y la doble cúpula es reemplazada con un cristal de cúpula única, mejorando la precisión de medidas y acortando significativamente el tiempo de respuesta.
Ventajas del Piranómetro de Termopila de Nueva Generación SEVEN:
- Gama Espectral Amplia: La alta transmitancia en el rango de 280 nm – 2800 nm permite mediciones más precisas de la radiación UV e infrarroja.
- Tiempo de Respuesta Ultra Rápido (0.5 segundos): Captura cambios rápidos en radiación que los piranómetros tradicionales pueden no detectar.
- Estabilidad muy Alta del Sensor: Requiere recalibración solamante cada 5 años, reduciendo costos de labor y logística en proyectos de energía solar.
- Mediciones más Homogéneas: El difusor de cuarzo blanco distribuye luz de manera pareja en la termopila, aumentando la precisión en las mediciones.
- Alta Duración: Ofrece mayor resistencia a la radiación UV y retiene sus propiedades ópticas a lo largo del tiempo.
- Baja Deriva de Cero Incluso sin Ventilación: Permite medidas de alta precisión durante mañanas y tardes, particularmente bajo condiciones de cielo limpio.
- Bajo Mantenimiento y Larga Vida: El diseño de cúpula única minimiza la necesidad de limpieza y mantenimiento.
- Estabilización Térmica Más Rápida: Alcanza balance térmico más rápido que sus oponentes de doble cúpula.
Comparación de Piranómetros Tradicionales vs. Piranómetros de Nueva Generación
| Piranómetro de Carbono Negro y Cristal de Doble Cúpula | Piranómetro con Difusor de Cuarzo Blanco y Termopila con Vidrio Monocúpula | |
| Rango Espectral | 300 nm – 2800 nm | 280 nm – 2800 nm |
| Precisión de Medición | Media | Alta |
| Tiempo de Respuesta | Medio | Rápido |
| Distribución de Luz | Absorción Directa | Dsitribución Homogénea |
| Reflexiones Internas | Alta | Baja |
| Pérdidas Ópticas | Alta | Muy Baja |
| Estabilización Térmica | Lenta | Rápida |
| Resistencia UV | Media | Alta |
| Frecuencia de Calibración | Frecuente (cada 2 años) | Baja (cada 5 años) |
| Costos de Producción | Altos | Bajos |
Los piranómetros de nueva generación con difusores de cuarzo blanco y cristal de monocúpula claramente ofrece muchas ventajas sobre los diseños tradicionales con superficies de carbono negro y doble cúpula. Estos beneficios incluyen un tiempo de respuesta más rápido, recalibración menos frecuente, pérdidas ópticas reducidas, distribución de luz más uniforme, equilibrio térmico más rápido y necesidades mínimas de mantenimiento.
Como tal, los piranómetros de termopila de SEVEN son ideales para su uso en sistemas fotovoltaicos, meteorología e investigación climática, medición de radiación solar precisa, y aplicaciones científicas. Esta nueva tecnología SEVEN representa un paso mayor en términos de precisión, durabilidad y eficiencia económica. Se espera que en los siguientes años aumente la transición de piranómetros tradicionales a piranómetros de nueva generación, y SEVEN Sensor Solutions
Si desea echar un vistazo al Piranómetro SEVEN, visite: “https://www.sevensensor.com/pyranometers “
