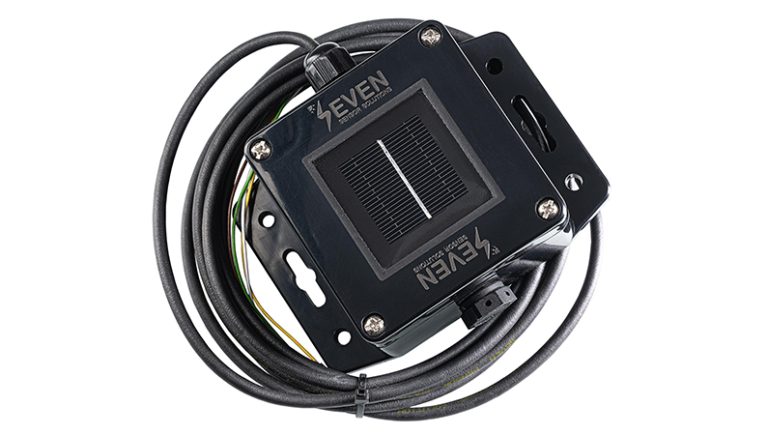

Sensor de Irradiancia de Bajo Coste – 3S-IS-LR
El sensor de irradiancia de bajo coste mide la irradiancia solar para proyectos fotovoltaicos residenciales, en tejados y otros proyectos a pequeña escala. A diferencia de los sistemas industriales, comerciales y a escala que exigen funciones avanzadas y máxima precisión, los proyectos a pequeña escala no requieren las mismas funciones, en estas el coste debe ajustarse a la escala del sistema. SEVEN ofrece precisamente eso con el sensor de irradiancia de bajo coste. Los datos medidos se envían a dispositivos de monitorización, registradores de datos y otros receptores a través de una interfaz de serie RS-485 utilizando el protocolo Modbus RTU.
ESPECIFICACIONES TÉCNICAS DEL SENSOR DE IRRADIANCIA DE BAJO COSTE
| Código de Artículo | 3S-IS-LR |
| Celda de Referencia | Silicio Monocristalino (31 mm x 31 mm) |
| Rango de Irradiancia | 0 – 1600 W/m² |
| Incertidumbre | ≤3% |
| Resolución | 0.1 W/m² |
| Desviación | Muy pequeña de <0.3% / año |
| Tasa de Producción | 1/s |
| Salida | RS485 hasta 38400 Baud |
| Protocolo de Comunicación | Modbus RTU |
| Alimentación | 12 a 30 V DC |
| Consumo de Energía | 10 mA max @24 VDC |
| Conexión Eléctrica | Cable LIYYC11Y PUR de 1 m, resistente a los rayos UV y a la intemperie |
| Aislamiento Galvánico | 1000 V entre la fuente de alimentación y bus RS485 |
| Dimensiones de la Caja | 118 mm x 84 mm x 55 mm (ancho x largo x alto) |
| Peso | 300 gr |
| Clasificación IP | IP67 |
| Material de la Caja del Sensor | ABS |
| Norma | IEC 61724-1:2021 e IEC 60904 |
¿POR QUÉ HICIMOS EL SENSOR DE IRRADIANCIA DE BAJO COSTE?
No todos los proyectos fotovoltaicos necesitan una estación meteorológica de clase A. Las instalaciones residenciales y los pequeños proyectos comerciales necesitan datos correctos sobre la irradiancia solar para validar el rendimiento y facilitar las tareas de operación y mantenimiento, a un coste acorde con la escala del sistema. Esa es la necesidad que cubre 3S-IS-LR: precisión y presupuesto a la medida.
¿QUÉ MIDE EL SENSOR DE IRRADIANCIA DE BAJO COSTE Y CÓMO AYUDA?

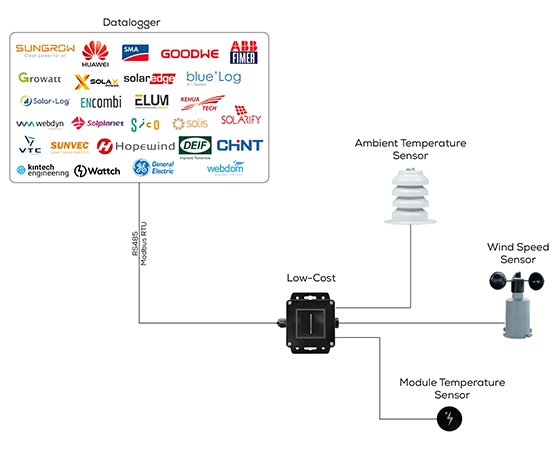

El sensor de irradiancia de bajo coste de SEVEN mide la irradiancia en el plano del panel (POA) y, según el modelo, también puede conectarse a hasta tres sensores externos. Esto proporciona un conjunto más completo de datos ambientales y de rendimiento para la supervisión y la resolución de problemas.
- Irradiancia POA (W/m²): la luz solar que el sistema fotovoltaico “recibe” sobre los módulos, este dato es necesario para realizar comprobaciones del índice de rendimiento (PR).
- Temperatura del módulo: mide la temperatura en la parte posterior del módulo fotovoltaico. La temperatura del módulo es uno de los factores más importantes que afectan a la producción de energía y al funcionamiento general de la planta.
- Temperatura ambiente: mide la temperatura del aire alrededor de la planta fotovoltaica. La temperatura ambiente influye en el enfriamiento o calentamiento de los módulos y, por lo tanto, afecta a la temperatura de las células y a la producción de energía (las temperaturas más altas suelen reducir la potencia fotovoltaica).
- Sensor de velocidad del viento: mide la velocidad del viento en dirección horizontal. Según la norma IEC 61724-1:2021, la velocidad del viento es importante para calcular la temperatura de los módulos y también puede servir de apoyo en reclamaciones de garantía relacionadas con daños causados por el viento.
A continuación, se encuentran los modelos disponibles. La única diferencia entre ellos es cuántos y cuáles sensores externos pueden ser conectados.
| Modelo | Comunicación | Opciones de Sensores Externos |
| 3S-IS-LR | RS485 Modbus RTU | No puede ser conectado un sensor externo |
| 3S-IS-LR-1 | RS485 Modbus RTU | Sensor de Temperatura Ambiente o Sensor de Temperatura de Módulo |
| 3S-IS-LR-2 | RS485 Modbus RTU | Sensor de Temperatura Ambiente o Sensor de Temperatura de Módulo, Sensor de Velocidad del Viento |
| 3S-IS-LR-2T | RS485 Modbus RTU | Sensor de Temperatura Ambiente, Sensor de Temperatura de Módulo |
| 3S-IS-LR-3 | RS485 Modbus RTU | Sensor de Temperatura Ambiente, Sensor de Temperatura de Módulo, Sensor de Velocidad del Viento |
¿CUÁLES SON LAS VENTAJAS PRINCIPALES DEL SENSOR DE IRRADIANCIA DE BAJO COSTE 3S-IS-LR?
El sensor de irradiancia de bajo coste SEVEN está diseñado para medir la irradiancia en el plano del panel (POA), con una instalación sencilla y una integración perfecta.
- Asequible y fácil de instalar: rápido de montar y de cablear, con un precio accesible.
- Compatible con SunSpec y Modbus RTU: integración fluida con inversores, registradores y sistemas SCADA terceros.
- Estructura resistente: cubierta IP67 y cable resistente a los rayos UV.
- Características que proporcionan confianza: aislamiento galvánico, especificaciones de deriva a largo plazo, soporte de software continuo y garantía de 5 años.
¿Cómo instalar y poner en marcha el sensor de irradiancia de bajo coste?

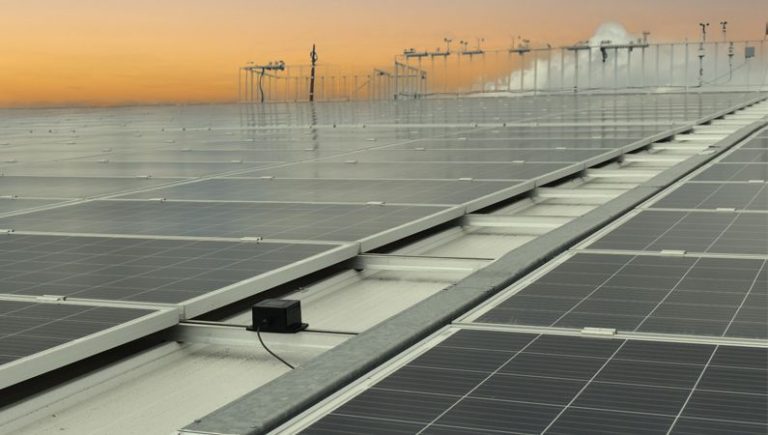

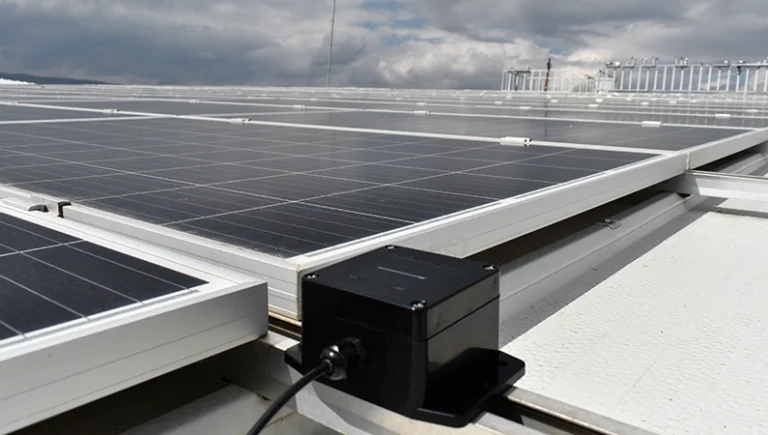

- Montaje para POA:
Debe ser instalado con la misma inclinación y azimut que el parque fotovoltaico. Se debe mantener la superficie de detección en el mismo plano que los módulos para reflejar las condiciones reales del funcionamiento. - Se deben evitar las sombras y los reflejos:
Compruebe que no haya conductos, rieles u objetos cercanos que puedan proyectar sombra sobre la celda a lo largo del día o del año. Si es posible, mantenga una distancia de al menos varios anchos de marco del módulo respecto a los bordes. - Cableado RS485:
Conecte los cables de datos y de alimentación a los puertos correspondientes. El dispositivo comenzará a realizar mediciones automáticamente. - Mantenimiento:
Limpie la superficie periódicamente. El polvo y las deposiciones de aves pueden provocar lecturas inferiores a las reales. Le será de ayuda agregar un recordatorio mensual a su lista de comprobación de operación y mantenimiento. Para más detalles, puede consultar nuestro manual de usuario.
¿CUÁNDO USAR EL MODELO DE SENSOR DE IRRADIANCIA DE BAJO COSTE?
Si su proyecto debe cumplir con la norma IEC 61724-1 Clase A (por ejemplo, proyectos a gran escala o garantías de rendimiento en contratos EPC), opte por los sensores SEVEN de irradiancia de clase superior. Para aplicaciones residenciales o pequeñas instalaciones comerciales e industriales en las que sea adecuada una incertidumbre ≤3 %, el modelo 3S-IS-LR es la opción más recomendable.
PREGUNTAS FRECUENTES
¿Cuál es la precisión del Sensor de Irradiancia de Bajo Coste?
Menos del 3% de incertidumbre con menos de 0.3%/año de desviación. Está diseñado para la monitorización FV de complejos pequeños/residenciales y revisiones de PR (índice de rendimiento). Para requisitos más estrictos de clase A, utilice un modelo de clase más alta.
¿Dónde puede ser usado el Sensor de Irradiancia de Bajo Coste 3S-IS-LR?
Tejados residenciales: dueños de hogares e instaladores que desean visualizaciones de PR sin complicar el diseño de la estación meteorológica.
Complementos para establecimientos pequeños y del sector comercial e industrial (C&I): reequipamientos rápidos en plantas existentes para mejorar las visitas de servicio técnico y la claridad en las garantías.
¿Cuál es el grado de protección de la cubierta?
El sensor tiene clasificación IP67 y está equipado con un cable PUR resistente a los rayos UV y diseñado para uso en terrazas.
¿Puede ser conectado este sensor directamente a mi sistema/procesador de datos SCADA?
Si su dispositivo se comunica a través de RS-485 Modbus RTU, usted puede conectarlo a cualquier procesador de datos SCADA.
¿Qué opciones ofrece el Sensor de Irradiancia de Bajo Coste?
3S-IS-LR (estándar): irradiancia POA vía RS485/Modbus RTU
3S-IS-LR-1: agrega una entrada para un módulo externo o un sensor de temperatura ambiente.
3S-IS-LR-2: agrega dos entradas para sensores externos de temperatura ambiente o de módulo y sensores de velocidad del viento
3S-IS-LR-2T: agrega dos entradas para sensores externos de temperatura ambiente o de módulo
3S-IS-LR-3: agrega tres entradas para sensores externos de temperatura ambiente, de módulo y de velocidad del viento
Incluido: cable PUR LIYYC11Y de 1 m. Con solicitud del cliente podemos suministrar longitud extra del cable.
¿Cuál es el precio del Sensor de Irradiancia de Bajo Coste?
Dependiendo del modelo y los accesorios incluidos, la serie 3S-IS-LR está disponible con precios entre los 190 y 250 euros.
¿Cuáles son los tiempos de envío para el sensor de irradiancia de bajo coste?
Nuestros tiempos de entrega varían según el volumen de la compra.
Órdenes pequeñas: aprox. 1 – 2 semanas
Pedidos al por mayor (100 pzas.): aprox. 6 – 7 semanas
